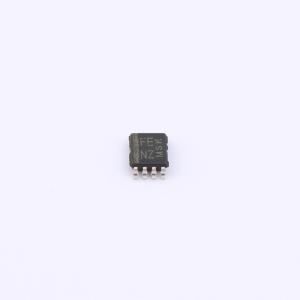

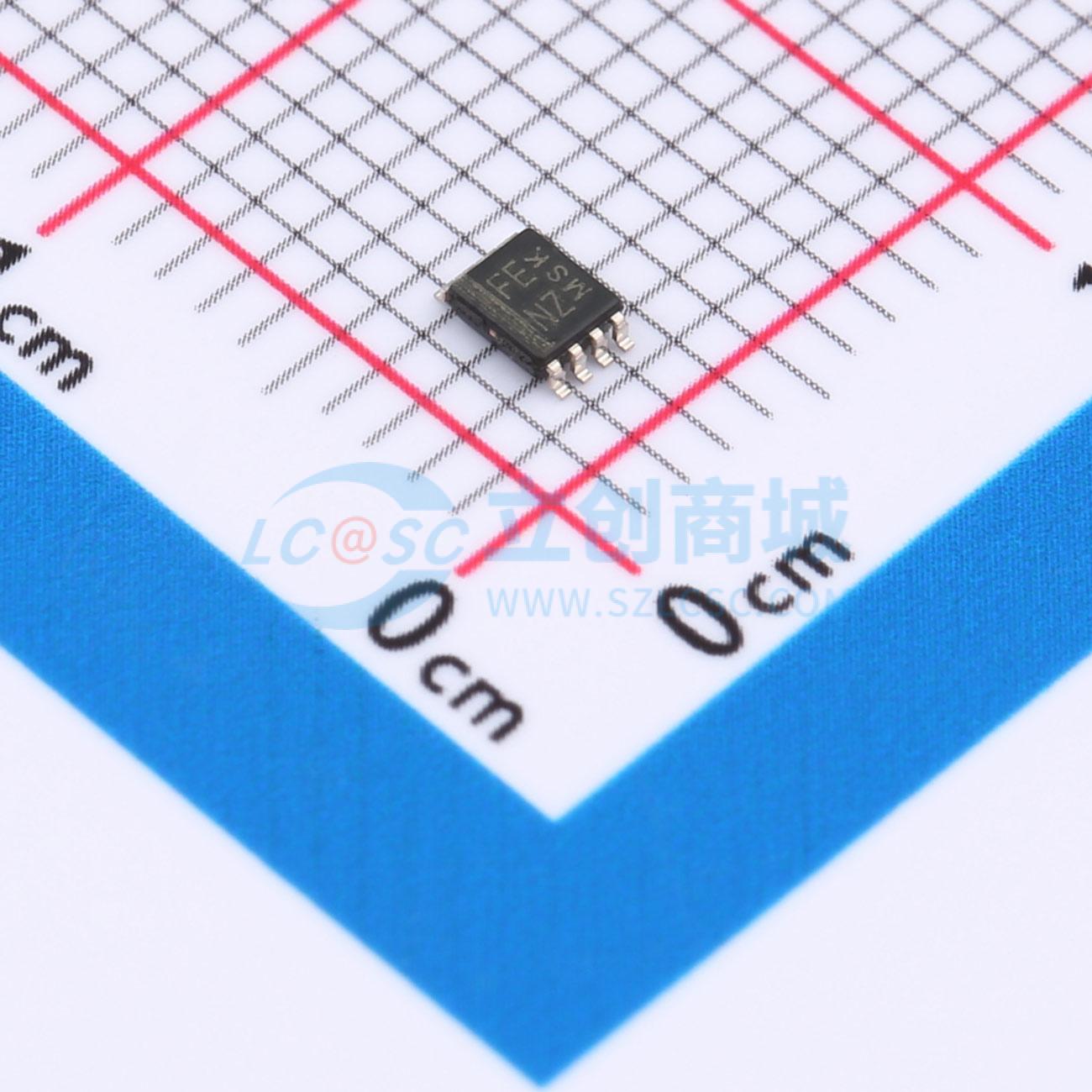

MTXS0102DCUR
双向电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款电平转换芯片，采用VSSOP-8封装，低功耗设计：低静态电流，在保证性能的同时，最大限度地降低了功耗，适用于对功耗要求严格的电池供电设备和低功耗应用场景，被广泛应用于：工业领域、汽车领域、医疗领域、消费电子领域、通信领域。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MTXS0102DCUR
- 商品编号
- C42403135
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.039133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 数据速率 | 24Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V | |
| 工作电压(VCCB) | 2.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 |
商品概述
该器件是一款双位非反相转换器，作为双向电压电平转换器，可用于在多电压系统之间建立数字开关兼容性。此集成电路采用两条独立可配置的电源轨，其中A端口支持1.65 V至3.6 V的工作电压并跟踪VCCA供电，B端口支持2.3 V至5.5 V的工作电压并跟踪VCCB供电。上述优势提供了对较低和较高逻辑信号电平的支持，同时能在1.8 V、2.5 V、3.3 V和5 V电压节点之间提供双向转换能力。将输出使能输入置为低电平时，所有输入/输出端口均被强制进入高阻态，从而显著降低静态电流消耗。为确保上电或掉电期间保持高阻态，输出使能引脚应通过下拉电阻连接到地；该电阻的最小值由驱动器的电流源能力决定。
商品特性
- 无方向控制
- 数据速率：24 Mbps（推挽式），2 Mbps（开漏式）
- A端口电压范围1.65 V至3.6 V，B端口电压范围2.3 V至5.5 V（VCCA ≤ VCCB）
- VCC隔离特性：若任一VCC输入接地，则两个端口均处于高阻态
- 无需电源时序：VCCA或VCCB均可先上电
- Ioff支持部分掉电模式操作
- 工作温度范围：-40℃ 至 +85℃
应用领域
- 手机/智能手机
- MART
- IPC
- GPIO
