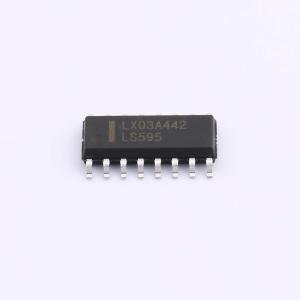

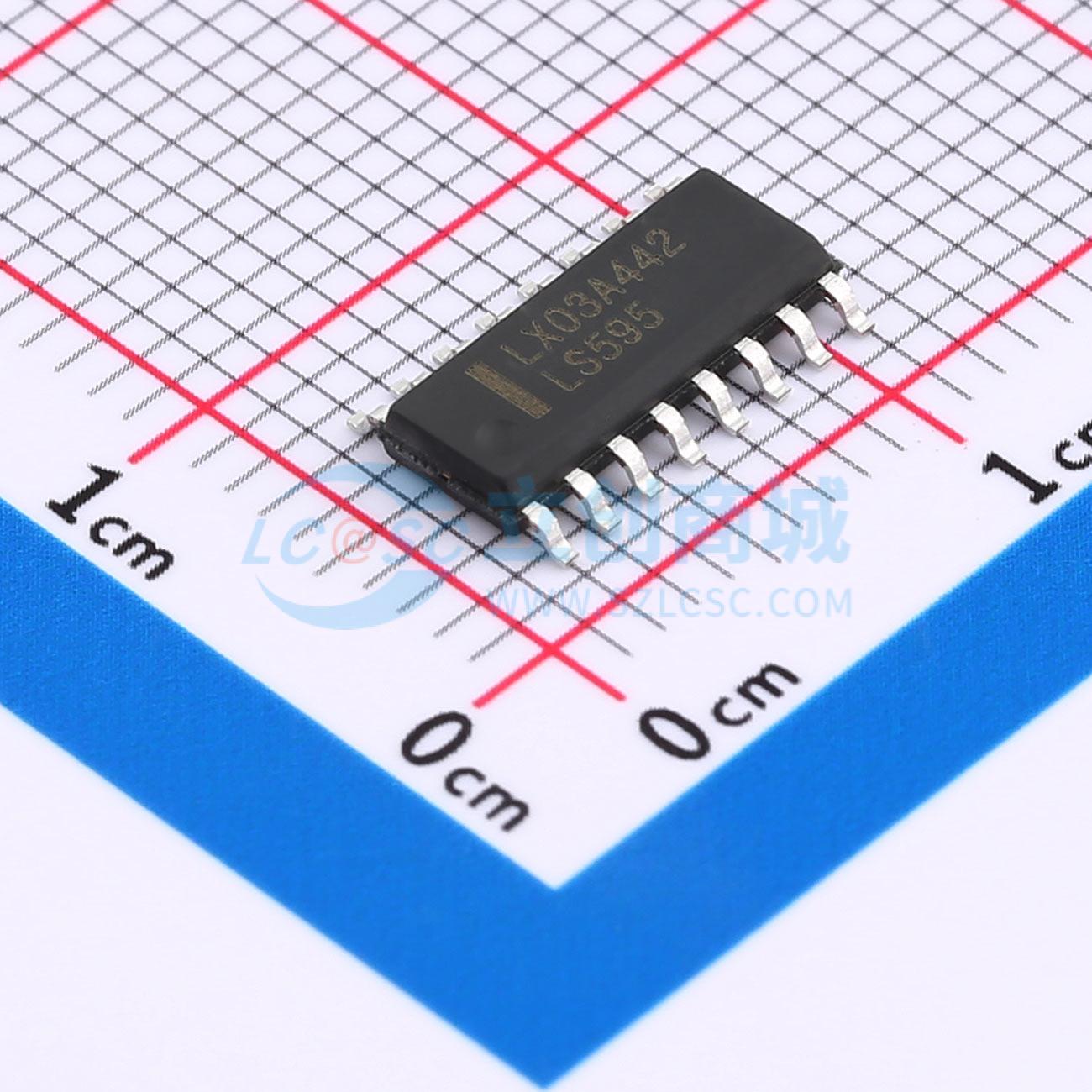

SN74LS595DR(LX)
SN74LS595DR(LX)
- 描述
- SN74LS595是带有一个存储寄存器和三态输出的8位串入/串或并出的移位寄存器。移位寄存器和存储寄存器都有独立的时钟。该器件具有一个串行输入(DS)和一个串行输出(Q7S),以实现级联和一个异步复位MR输入。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS595DR(LX)
- 商品编号
- C42403067
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74LS | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 42ns@6V,50pF |
商品概述
SN74LS595是带有一个存储寄存器和三态输出的8位串入/串或并出的移位寄存器。移位寄存器和存储寄存器都有独立的时钟。该器件具有一个串行输入(DS)和一个串行输出(Q7S),以实现级联和一个异步复位MR输入。MR上的低电平将复位移位寄存器。数据在SHCP输入上升沿时发生移位。移位寄存器中的数据在STCP输入的上升沿时被传输到存储寄存器。如果两个时钟都连接在一起,则移位寄存器将始终比存储寄存器早一个时钟脉冲。每当使能输入(OE)为低电平时,存储寄存器中的数据就会出现在输出中。OE上的高电平导致输出呈现高阻态。OE输入的变化不会影响寄存器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平:CMOS电平
- 8位串行输入
- 8位串行/并行输出
- 带有三态输出的存储寄存器,带有直接清零的移位寄存器
- 工作环境温度范围:-40°C ~ +125°C
- 封装形式:DIP16/SOP16/TSSOP16
