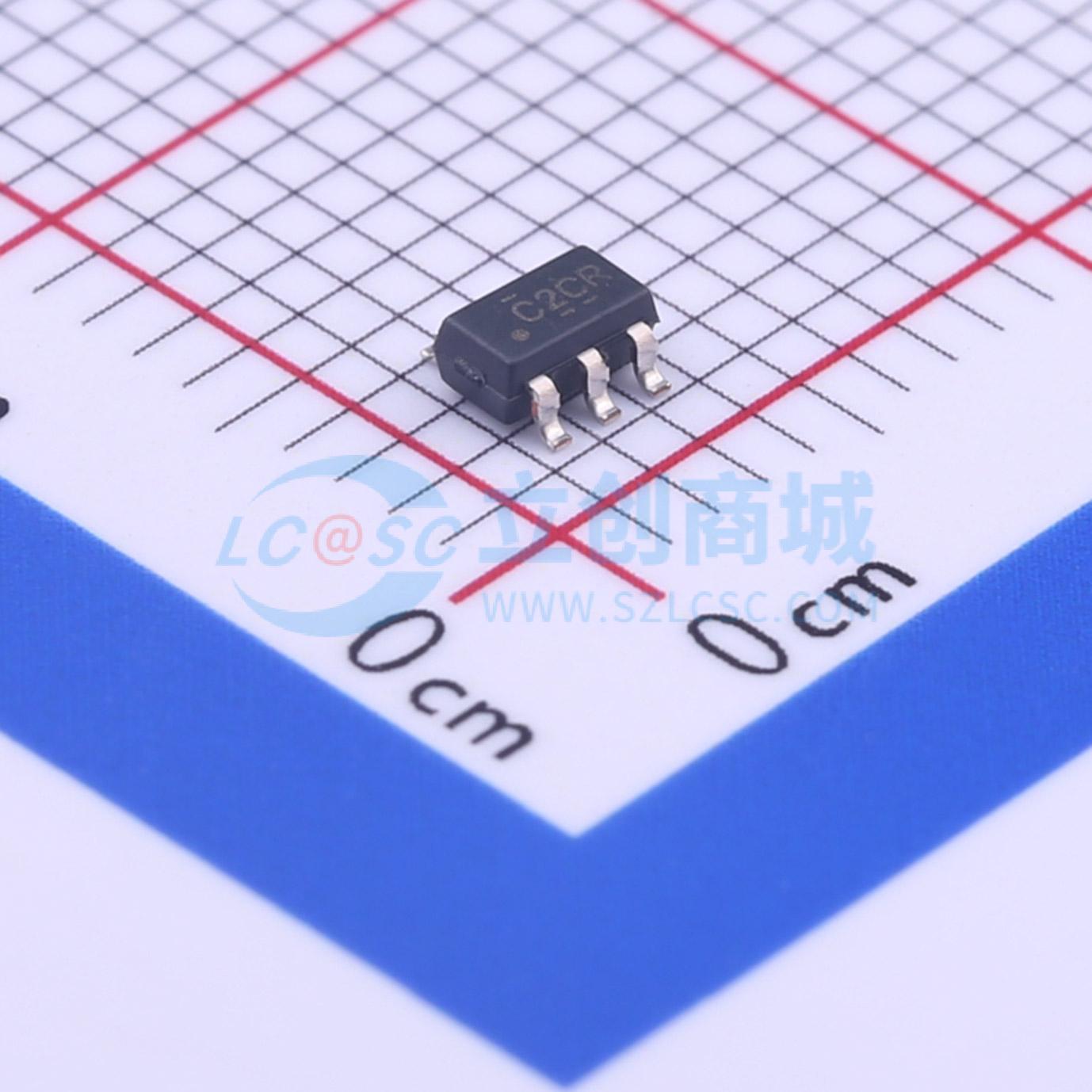

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G332DBVR
单路三输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G332 单通道、3 输入、1.65V 至 5.5V、32mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G332DBVR
- 商品编号
- C43368
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G332为正逻辑器件，可实现布尔功能Y = A + B + C 或 Y = 非A × 非B × 非C，采用将裸片作为封装的封装技术，可完全满足部分掉电应用的规范要求，Ioff电路可禁用输出，避免器件断电时产生损坏性回流电流。
商品特性
- 提供NanoStar、NanoFree、DBV、DCK、YEP、YZP多种封装类型
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4.5ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持部分掉电模式运行
- 闩锁性能超过JESD 78 II类标准的100mA要求
- ESD防护性能符合JESD 22标准，人体模式可达2000V，机器模式可达200V，带电器件模式可达1000V
- 所有未使用输入必须接至Vcc或GND，以保证器件正常工作
