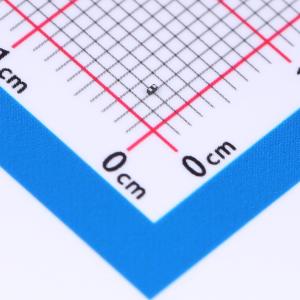

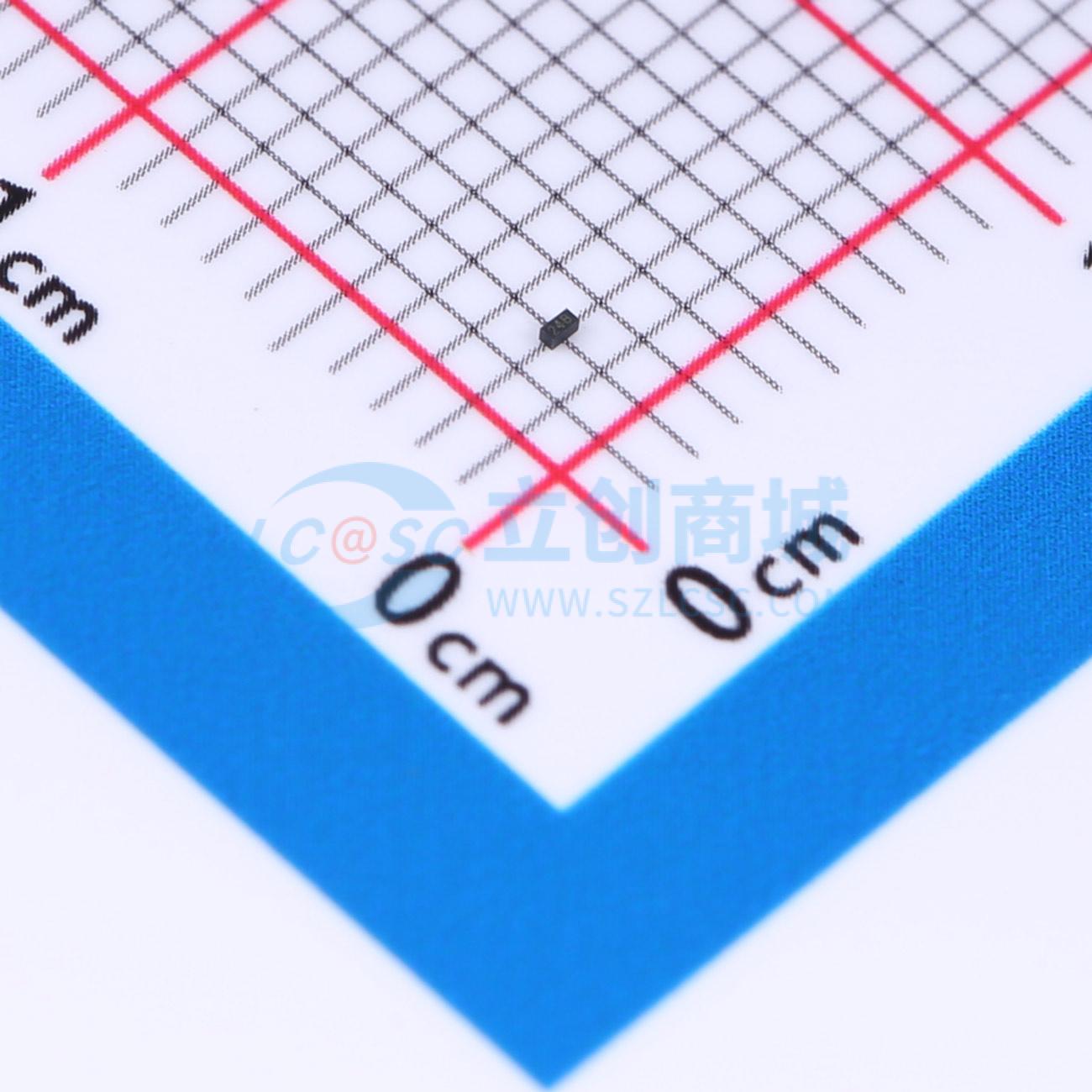

温馨提醒：图片仅供参考，商品以实物为准
SEUCS2X24V1B
0.12pF 24V深回扫超低电容超低钳位单路双向ESD防护器件，6A、15kV、0.12pF；Thounderbolt3/4/5、USB3.X/4.0，40G-120G通讯速率，PD3.0 TYEPE-C/VCON引脚防VUS短接防护。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SEUCS2X24V1B是一款超低电容瞬态电压抑制器（TVS），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）引起的过应力影响。根据IEC61000 - 4 - 2标准，SEUCS2X24V1B可提供高达±15 kV（接触放电）的静电放电保护，并能承受高达6的峰值脉冲电流
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SEUCS2X24V1B
- 商品编号
- C42400631
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 5.6V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压(VBR) | 31V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.12pF |
商品概述
SEUCS2X24V1B 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。该器件专门用于保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。根据 IEC61000-4-2 标准，SEUCS2X24V1B 可提供高达 ±15kV（接触放电）的 ESD 保护；根据 IEC61000-4-5 标准，其可承受高达 6.0A（8/20μs）的峰值脉冲电流。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准：±15kV 接触放电，±15kV 空气放电
- 50W 峰值脉冲功率（8/20μs），低钳位电压
- 工作电压：24V
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 低结电容：典型值 0.12pF
应用领域
- 高速接口
- HDMI 和 USB 3.2
- 手机及配件
- 便携式电子产品与笔记本电脑
- 电视与显示器
- 数码相机
