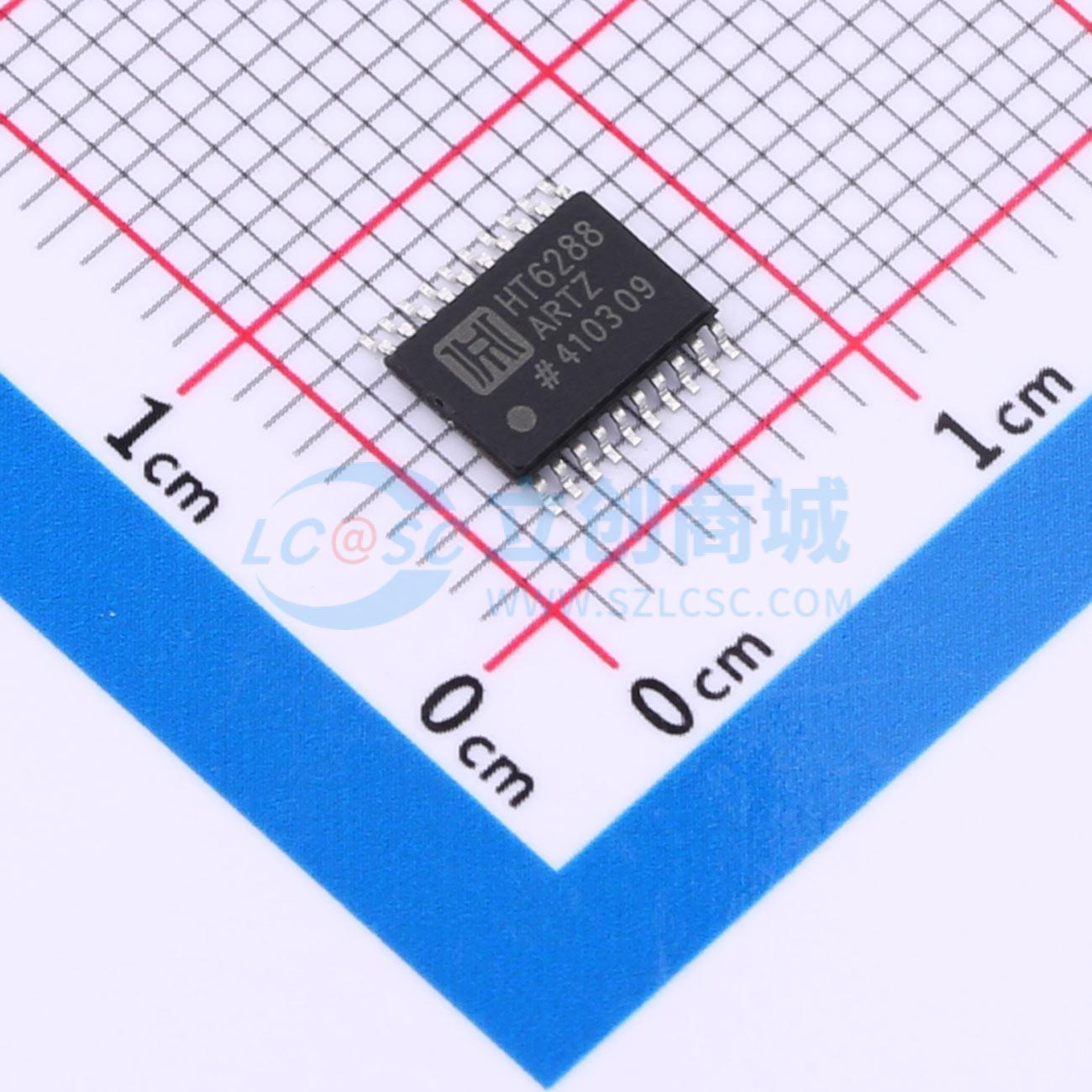

温馨提醒：图片仅供参考，商品以实物为准
HT6288ARTZ
150V三相BLDC栅极驱动器
- 描述
- 150V三相BLDC栅极驱动器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT6288ARTZ
- 商品编号
- C42400675
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.161224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.3A；1A | |
| 工作电压 | 4V~18V | |
| 静态电流(Iq) | 90uA；250uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
一款高性价比的三相BLDC栅极驱动专用电路，用于大功率MOS管、IGBT管栅极驱动。IC内部集成了逻辑信号处理电路、死区时间控制电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中驱动电路。
商品特性
- 高端悬浮自举电源设计，耐压150V
- 适应5V，3.3V输入电压VHINx/VLINx
- 最高频率支持500KHz
- 内建死区控制电路，启动和保护点为4.4V和4.1V
- 上下桥电源欠压保护
- 内部集成低内阻自举充电二极管
- 输出拉灌电流|0+/|0·为+1.0A -1.3A
- HIN输入高电平有效，控制上桥HO输出
- LIN输入高电平有效，控制下桥LO输出
应用领域
- 三相直流无刷电机驱动器
- 电动车控制器
