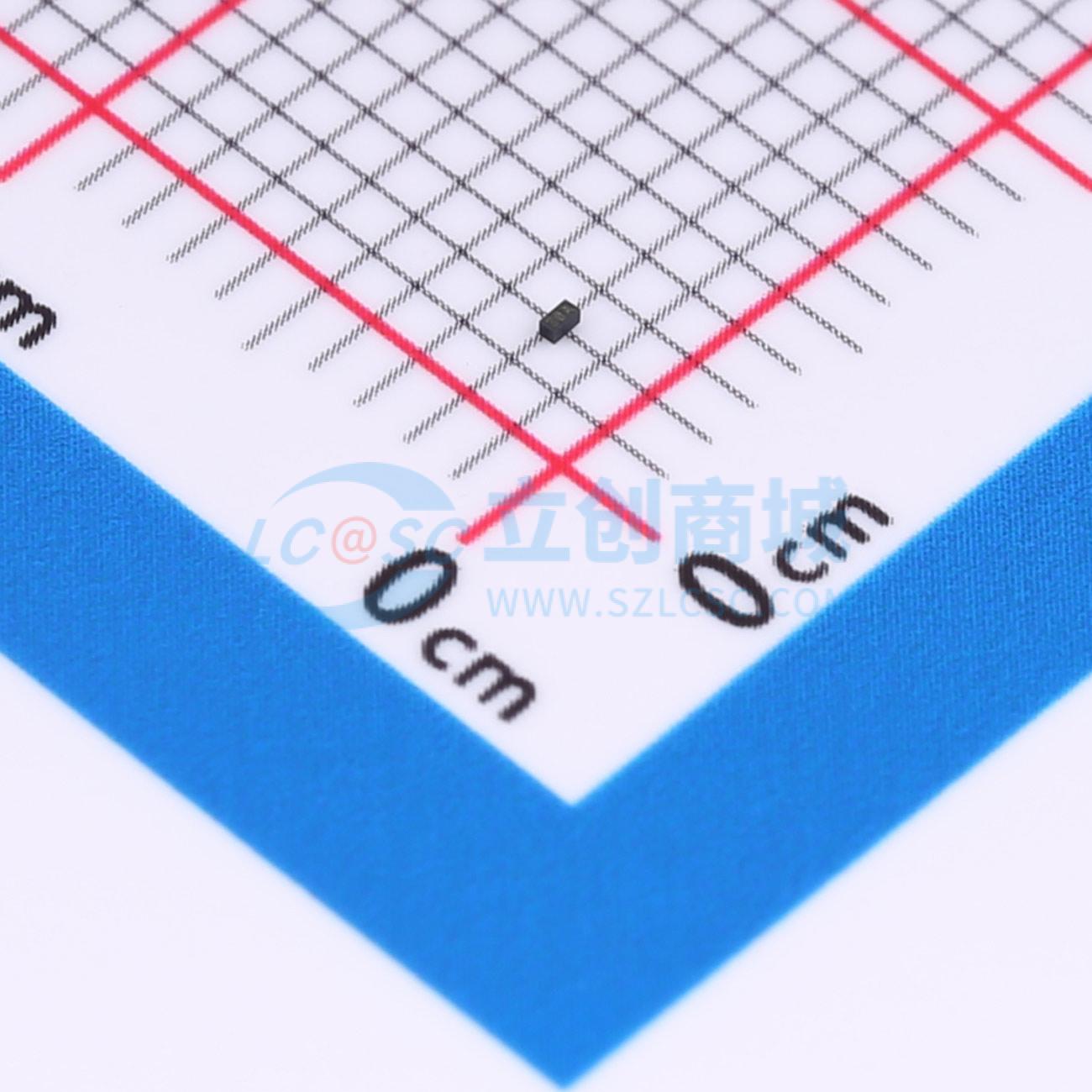

温馨提醒：图片仅供参考，商品以实物为准

ESD8011MUT5G(ES)

极低电容0.1pF，1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，4.5A、10kV、0.1pF；Thounderbolt5、USB4.0 80G-120G信号线超高速通讯防护。

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESD8011MUT5G(ES)是一款超低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD8011MUT5G(ES)可提供高达±10 kV（接触放电）的ESD保护，并能承受高达4的峰值脉冲电流
品牌名称: ElecSuper(静芯)
商品型号: ESD8011MUT5G(ES)
商品编号: C42400200
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.00843克(g)

商品参数

商品概述

ESD8011MUT5G(ES) 是一款超低电容 TVS（瞬态电压抑制器），专为保护高速数据接口而设计。其设计旨在保护连接至数据线和传输线的敏感电子元件，使其免受静电放电引起的过应力损伤。该器件可提供符合 IEC61000-4-2 标准的 ±10kV（接触放电）ESD 保护，并能承受符合 IEC61000-4-5 标准的 4.5A（8/20μs）峰值脉冲电流。

商品特性

符合 IEC 61000-4-2 第 4 级 ESD 保护标准：±10kV 接触放电，±10kV 空气放电
40W 峰值脉冲功率（8/20μs），具备低钳位电压
工作电压：3.3V，漏电流低
符合 RoHS 标准
可保护一条双向线路
典型结电容低至 0.10pF

应用领域

高速接口
HDMI与USB 3.2
手机及配件
便携式电子设备与笔记本电脑
电视与显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	7.2V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	40W
	击穿电压(VBR)	7.8V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.1pF
