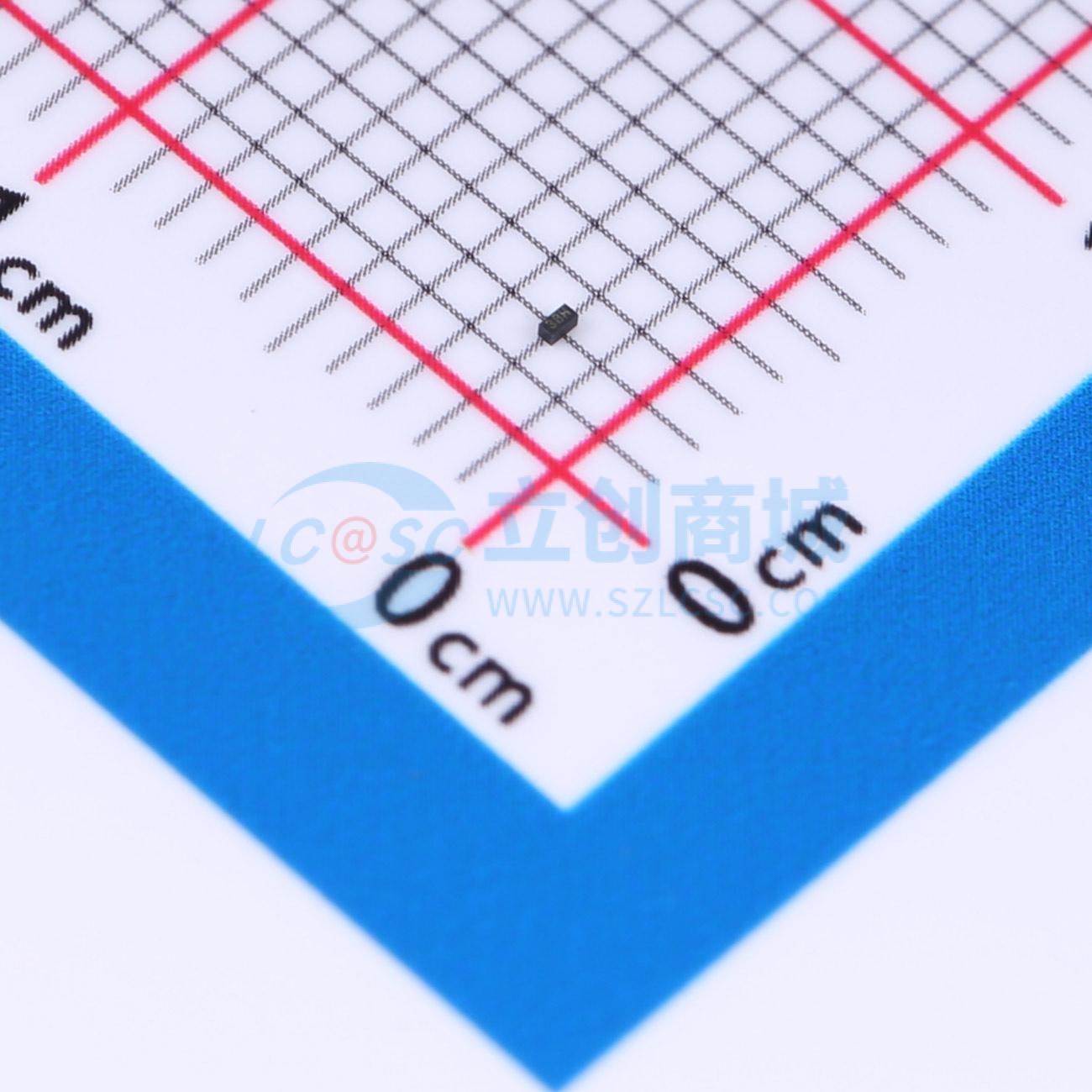

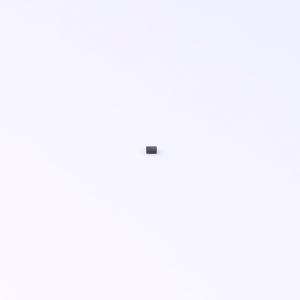

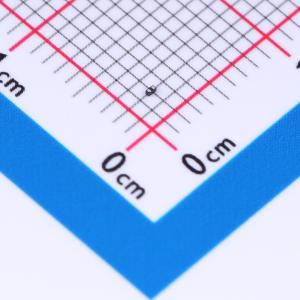

温馨提醒：图片仅供参考，商品以实物为准

PESD3V6Z1BCSF(ES)

1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.28pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PESD3V6Z1BCSF(ES)是一款超低电容瞬态电压抑制器（TVS），旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）引起的过应力影响。根据IEC61000 - 4 - 2标准，PESD3V6Z1BCSF(ES)可提供高达±30kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，它能够承受高达14A（8/20μs）的峰值脉冲电流
品牌名称: ElecSuper(静芯)
商品型号: PESD3V6Z1BCSF(ES)
商品编号: C42400210
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.00842克(g)

商品参数

商品概述

PESD3V6Z1BCSF(ES) 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。它专门用于保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。该器件可提供高达 ±30kV（接触放电）的静电放电保护，符合 IEC61000-4-2 标准，并能承受高达 14A（8/20μs）的峰值脉冲电流，符合 IEC61000-4-5 标准。

商品特性

符合 IEC 61000-4-2 标准第 4 级静电放电保护
±30kV 接触放电
±30kV 空气放电
110W 峰值脉冲功率（8/20μs）
低钳位电压
工作电压：3.3V / 5.0V
低漏电流
符合 RoHS 标准
保护一条双向线路
低结电容：典型值 0.28pF

应用领域

高速接口
USB 2.0 和 USB 3.2
蜂窝手机及配件
便携式电子设备与笔记本电脑
电视与显示器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	6.4V
	峰值脉冲电流(Ipp)	14A
	峰值脉冲功率(Ppp)	110W
	击穿电压(VBR)	7.8V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.28pF
