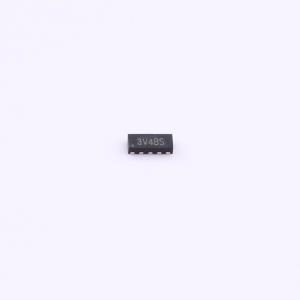

ESD73034D-10/TR(ES)
3.3/5.0V深回扫超低电容超低钳位4路双向ESD防护器件，7A、15kV、0.17pF；USB3.X/USB4.0/HDMI2.0/2.1等高速通讯防护。
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD73034D - 10/TR(ES)是一款超低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感电子元件而设计，使其免受ESD（静电放电）引起的过应力影响。该器件集成了四对超低电容转向二极管和一个TVS二极管
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD73034D-10/TR(ES)
- 商品编号
- C42400206
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.029133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.18pF |
