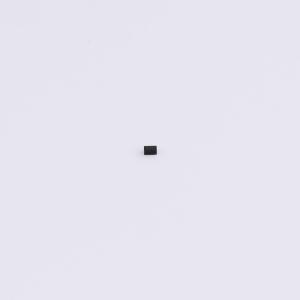

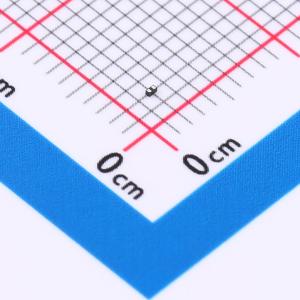

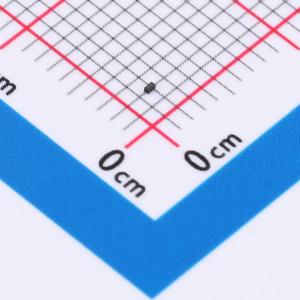

SEUCS2X3V1BB

1.0/1.5/3.3/5.0V深回扫超低电容超低钳位单路双向ESD防护器件，14A、30kV、0.28pF；Thounderbolt3/4、USB3.0X/4.0、蓝牙信号线超高速通讯防护。

描述: SEUCS2X3V1BB是一款超低电容瞬态电压抑制器（TVS），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）引起的过应力影响。根据IEC61000 - 4 - 2标准，SEUCS2X3V1BB可提供高达±30kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，它能承受高达14A（8/20μs）的峰值脉冲电流
品牌名称: ElecSuper(静芯)
商品型号: SEUCS2X3V1BB
商品编号: C42400194
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.00844克(g)

商品参数

商品概述

SEUCS2X3V1BB是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。根据IEC61000-4-2标准，该器件可提供高达±30kV（接触放电）的ESD防护；根据IEC61000-4-5标准，可承受高达14A（8/20μs）的峰值脉冲电流。

商品特性

符合IEC 61000-4-2标准4级ESD防护
接触放电：±30kV
空气放电：±30kV
峰值脉冲功率：110W（8/20μs）
低钳位电压
工作电压：3.3V/5.0V
低漏电流
符合RoHS标准
保护一条双向线路
低结电容：典型值0.28pF

应用领域

高速接口
USB 2.0与USB 3.2
手机及配件
便携式电子设备与笔记本电脑
电视与显示器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	6.4V
	峰值脉冲电流(Ipp)	14A
	峰值脉冲功率(Ppp)	110W
	击穿电压(VBR)	7.8V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-5
	类型	ESD
	Cj-结电容	0.28pF
