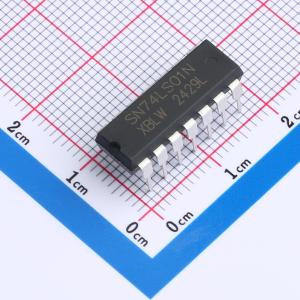

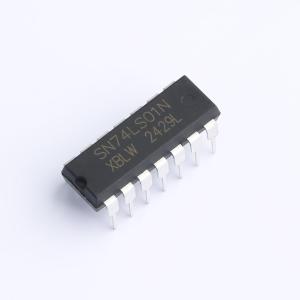

SN74LS01N(XBLW)
四路二输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XBLW-SN74LS01，是一款四路2输入与非门（Quad 2-input Nand Gate），具有开漏输出。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS01N(XBLW)
- 商品编号
- C42395505
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.60451克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.2V~1.5V；3.2V~4.2V；2.4V~3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~800mV；1.35V~2.1V；1.8V~2.8V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 100mV；330mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | - | |
| 工作温度 | -20℃~+85℃ | |
| 输入通道数 | 2 |
