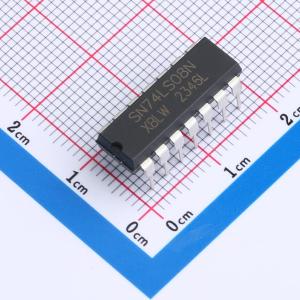

温馨提醒：图片仅供参考，商品以实物为准
SN74LS08N(XBLW)
四路二输入与门，带输入钳位二极管，可通过限流电阻对接高于 Vcc 电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS08是一款四路2输入与门，输入包含钳位二极管，允许使用限流电阻将输入接口至超过Vcc的电压。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS08N(XBLW)
- 商品编号
- C42395507
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.668922克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V；5.9V；4.4V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 15ns@6V | |
| 工作温度 | -20℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
