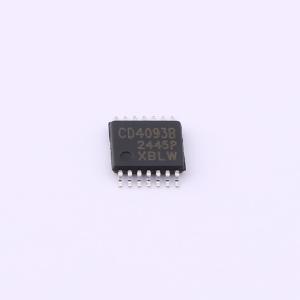

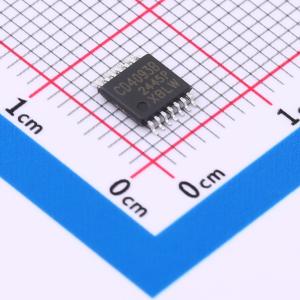

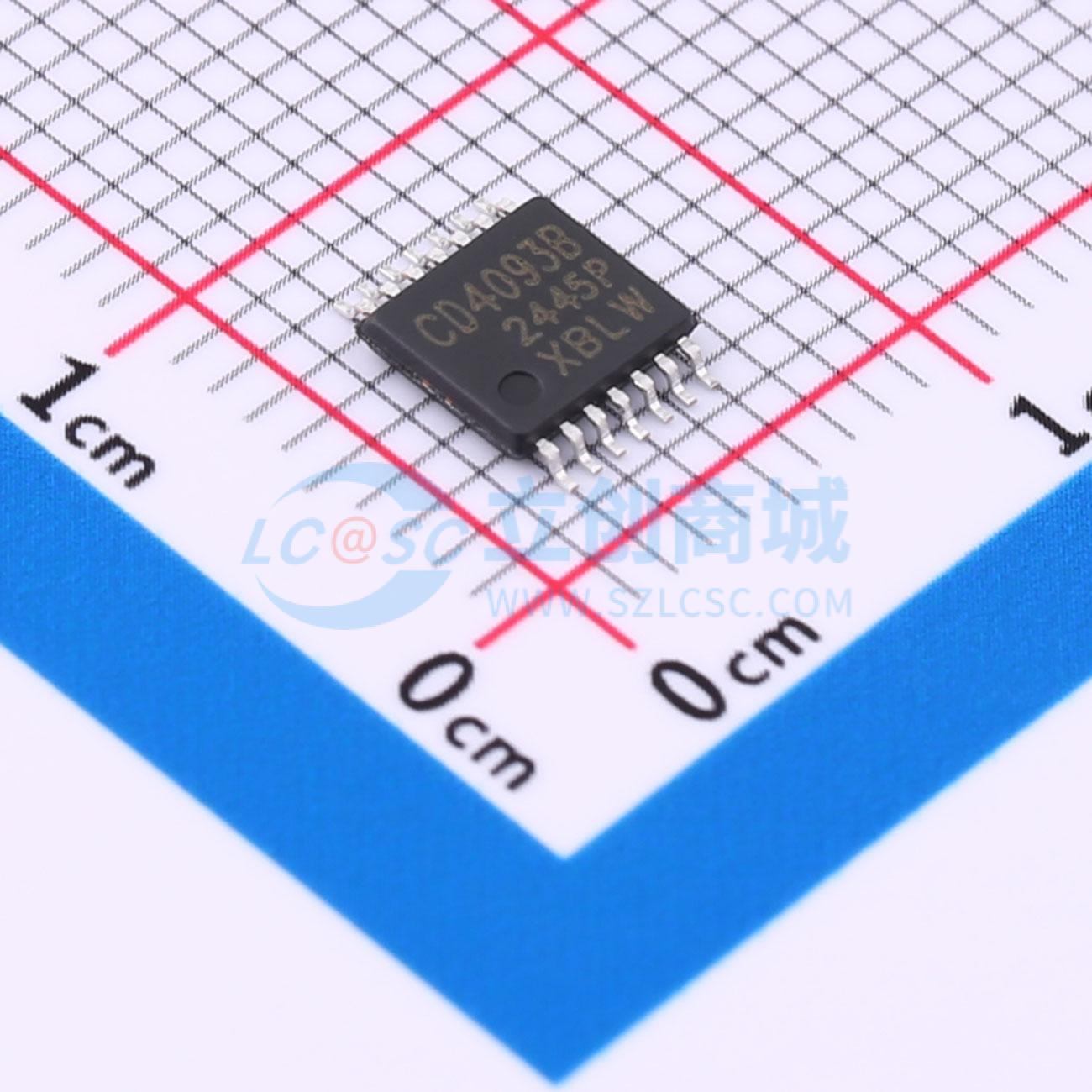

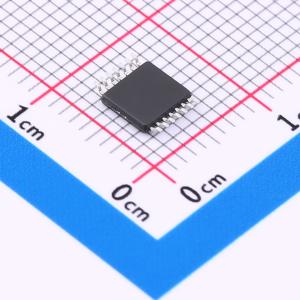

CD4093BPWR(XBLW)
4路2输入施密特与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4093是一个四路2输入NAND门，每个输入带有施密特触发电路。门在正向和负向信号的不同点切换，正电压（Vr+）和负电压（Vr-）之间的差值定义为滞后电压（Vh）。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- CD4093BPWR(XBLW)
- 商品编号
- C42395513
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.17872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4000 | |
| 传播延迟(tpd) | 40ns@15V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 电子开关
- 工控应用
- 信号振荡发生器
