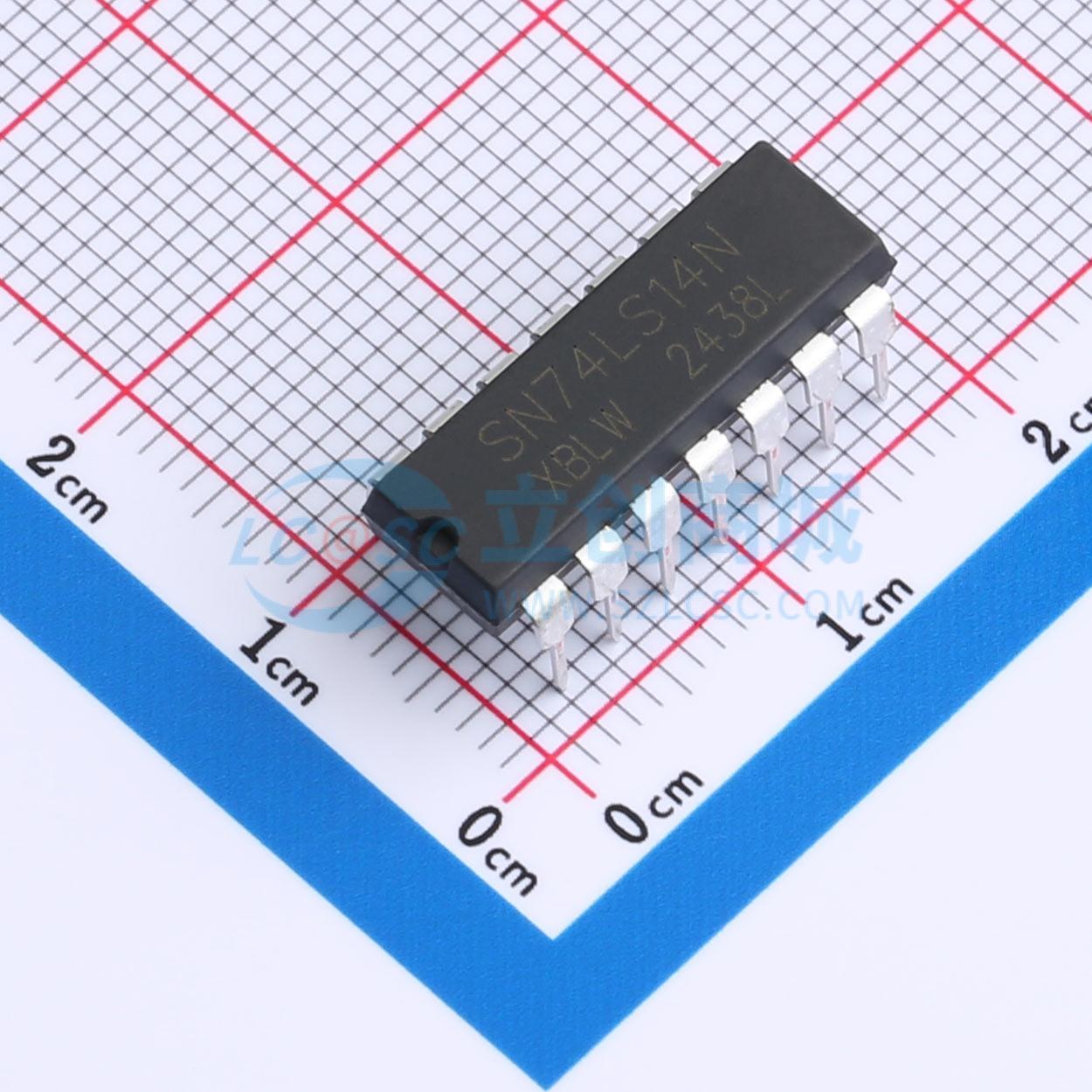

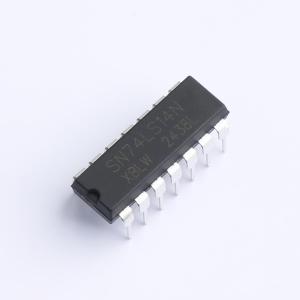

SN74LS14N(XBLW)
六施密特反相器，带输入钳位二极管，可整形缓变信号，适配 TTL 逻辑接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS14是一个六反相施密特触发器。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS14N(XBLW)
- 商品编号
- C42395517
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.607157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 700mV~1.5V；2.1V~4.2V；1.7V~3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~900mV；1.2V~2.6V；900mV~2V | |
| 输出高电平(VOH) | 1.9V；4.4V；5.9V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 传播延迟(tpd) | 15ns@4.5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 噪声抑制功能 | |
| 输出类型 | 推挽式 |
