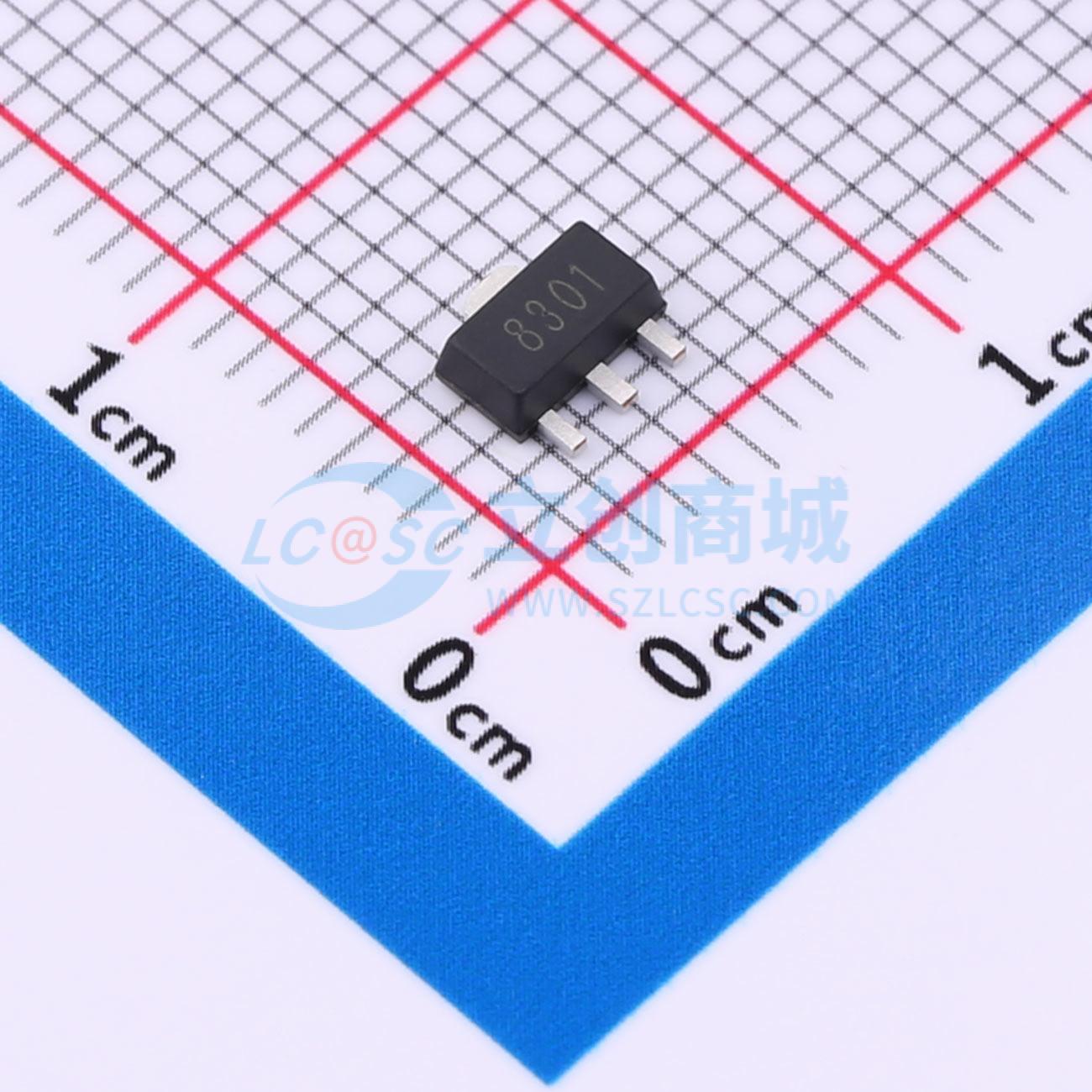

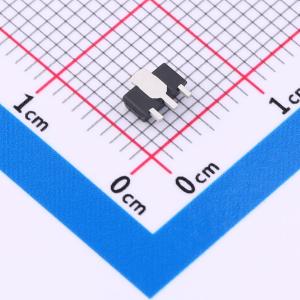

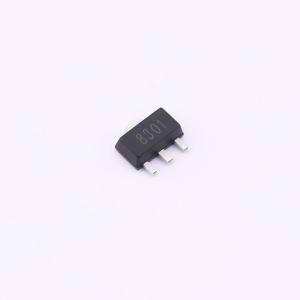

温馨提醒：图片仅供参考，商品以实物为准
PJL8301SQ
恒流驱动IC PJL8301SQ
- 描述
- 高压性线恒流LED驱动芯片，内置500V MOSFET,可通过外部电阻设置电流5~100mA,也可以多芯片并联增加电流输出能力，内置过温降电流功能，系统外围无需电感、变压器等磁性元件，结构简单，成本低。
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJL8301SQ
- 商品编号
- C42388543
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 通道数 | 1 | |
| 输出电流 | 100mA | |
| 特性 | 过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
PJL8301 是一款单通道高压线性恒流 LED 驱动芯片，采用线性恒流技术，电流精度可控制在 4% 以内，可通过外部电阻设定电流 5~100mA ，也可多芯片并联使用增加电流输出能力。PJL8301 内置过温降电流功能。系统外围无需电感或变压器等磁性元件，整个系统结构简单，成本低。
商品特性
- 恒流设置：5mA~100mA
- 芯片应用无 EMI 问题
- 内置 500V 高压 MOSFET
- 外围线路精简，成品电源体积小
- 过温降电流功能
- 封装类型：ESOP - 8，SOT - 89 和 TO - 252
应用领域
- LED 日光灯管 T5/T8/T10
- LED 灯丝灯
- 球泡灯
- 筒灯
- 其它小功率的 LED 电光源
