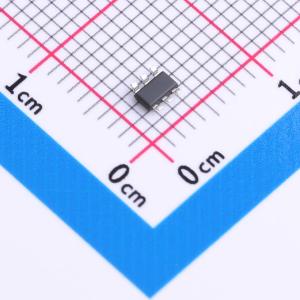

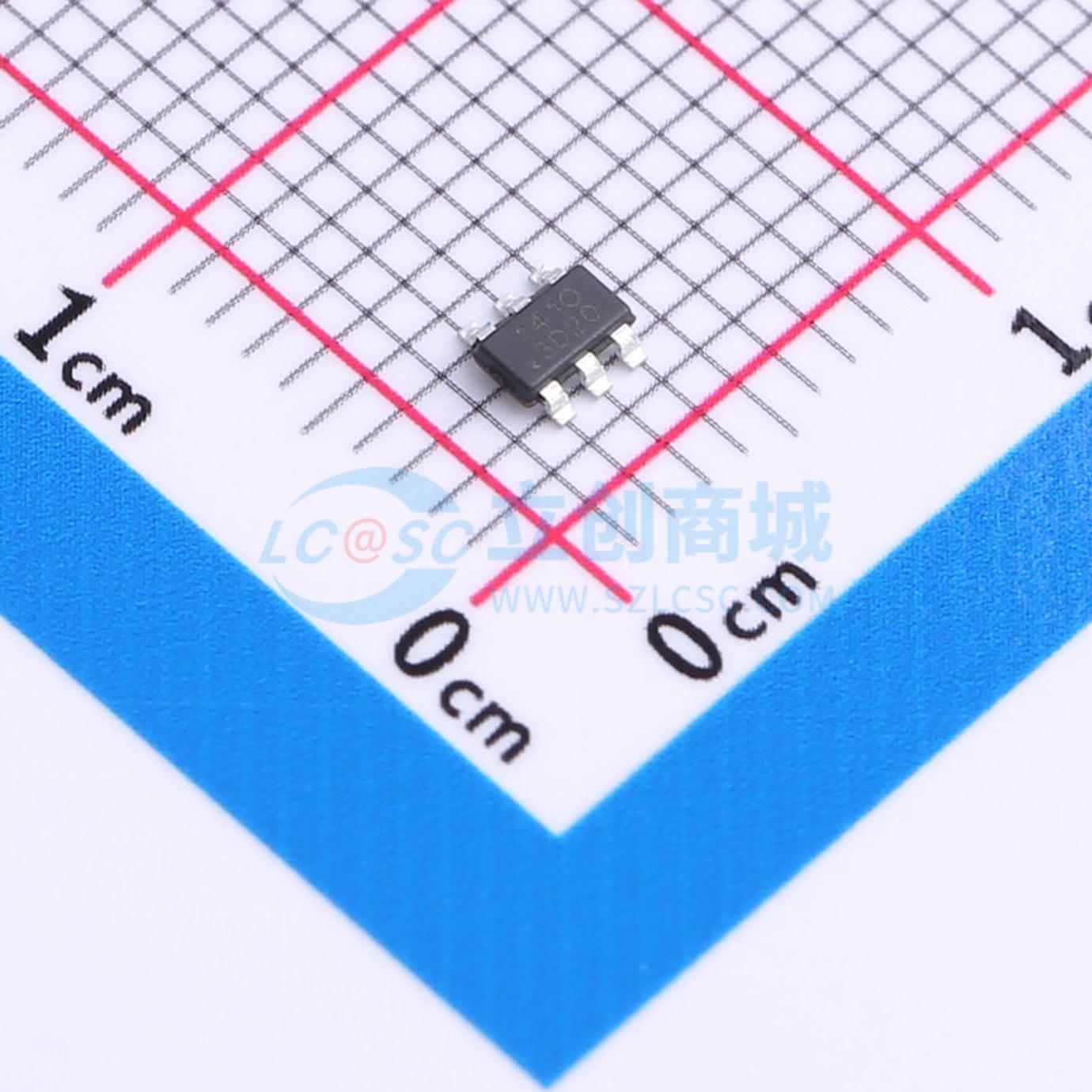

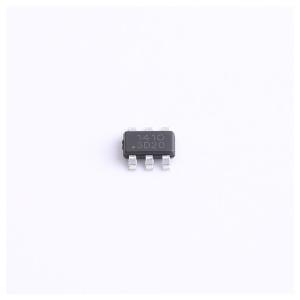

GBI1410TKBR
40V 1A, 1MHz Synchronous Step-Down DCDC Converter
- 描述
- GBI1410是一款40V、1A的降压转换器,集成了一个400mΩ的高端MOSFET和一个200mΩ的低端MOSFET。GBI1410的输入电压范围宽,为4.6V至40V,适用于来自非稳压电源的各种应用,如工业或汽车应用。
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI1410TKBR
- 商品编号
- C42371104
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.6V~40V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
GBI1410是一款40V、1A的降压转换器,集成了400mΩ的高端MOSFET和200mΩ的低端MOSFET。该器件输入电压范围宽,为4.6V至40V,采用峰值电流模式,支持1MHz的固定开关频率,以减少片外元件数量。GBI1410具有1ms的内部软启动时间。 该器件在睡眠模式下的静态电流为80μA,关断电流为1μA。GBI1410具有1ms的内部软启动时间。该器件默认的输入启动电压为4.3V,迟滞为450mV。EN引脚是一个高精度阈值的高压引脚,可通过两个外部电阻调节输入电压锁定阈值,以满足更精确的欠压锁定(UVLO)系统要求。EN引脚浮空可使能该器件。将EN引脚直接连接到VIN可自动启动该器件。 该器件集成了多种保护功能,如逐周期电流限制、热关断保护、输出过压保护、输出短路保护和输入欠压保护。该器件还支持预偏置输出条件下的单片启动。 GBI1410采用固定频率峰值电流模式控制。内部时钟在每个周期启动集成的高端功率MOSFET导通,然后电感电流线性上升。当通过高端MOSFET的电流达到内部误差放大器的内部补偿电压设定的阈值水平时,高端MOSFET关断。当高端MOSFET关断时,电感电流通过低端MOSFET放电,直到下一个时钟周期开始。 集成的误差放大器和内部补偿电路构成反馈环路,将输出电压调节到参考电压。误差放大器将FB引脚的电压与0.81V的内部参考电压进行比较。负载电流增加会降低反馈电压,这相当于误差放大器输出电压升高,直到平均电感电流与增加的负载电流匹配。 该器件还集成了内部斜率补偿电路,以防止在固定频率峰值电流模式控制下占空比大于50%时出现次谐波振荡。 GBI1410在轻负载电流时以脉冲跳跃模式(PSM)工作,以提高效率。负载电流减小会导致反馈电压升高,从而使补偿电压降低。当补偿电压降至低钳位阈值时,触发PSM。在跳跃期间,输出电容放电导致输出电压下降,使FB电压衰减。一旦FB电压降至参考电压以下,且补偿电压升至低钳位阈值以上,集成的高端MOSFET将在下一个时钟脉冲导通。在几个典型峰值电感电流为0.2A的开关周期后,如果输出继续处于轻载状态,内部补偿电压下降并再次被钳位,脉冲跳跃模式重复。 这种PSM通过跳过周期来减少开关功率损耗和栅极驱动充电损耗,有助于实现更高的效率。为进一步提高效率,在无开关的跳跃期间,静态电流为80μA。 GBI1410设计用于在4.6V至40V的输入电压范围内工作,建议至少使用0.1μF和10μF的去耦陶瓷电容来旁路电源噪声。 GBI1410的EN引脚是一个高压引脚,可以连接
商品特性
- 宽输入电压范围:4.6V - 40V
- 高达1A的连续输出电流
- 0.81V ± 2.5%的反馈参考电压
- 集成400mΩ高端和200mΩ低端功率MOSFET
- 固定频率1MHz
- 轻载时采用脉冲跳跃模式(PSM)
- 睡眠模式下80μA的静态电流
- 80ns的最小导通时间
- 1ms的内部软启动时间
- 过流保护和打嗝保护
应用领域
- 工业24V分布式电源总线
- 功率计
- 电梯、可编程逻辑控制器(PLC)、伺服系统
- 自动控制
