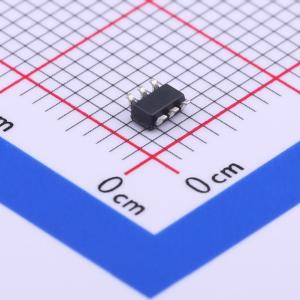

LD5523KMGL

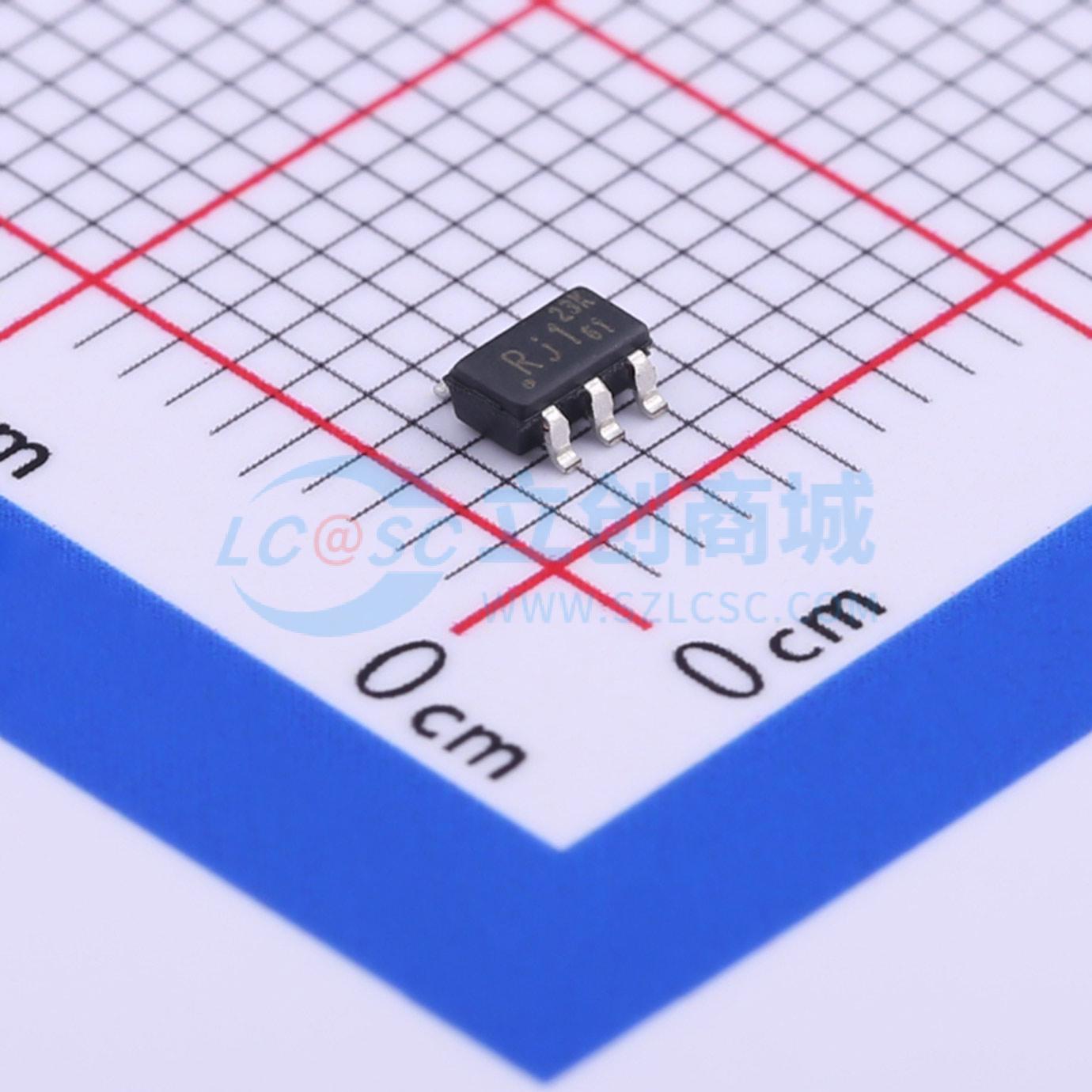

为提高效率性能，LD5523K集成了多模式PWM控制器，该控制器由适用于轻载条件的准谐振（QR）PWM控制和适用于重载条件的连续导通模式（CCM）组成。此外，QR控制器虽然能提升系统性能，但会降低EMI性能，而LD5523K的频率交换功能可降低开关电源（SMPS）的EMI辐射，有助于电源电路设计人员轻松处理EMI滤波器，减少元件数量并节省开发时间。 LD5523K采用SOT - 26封装，具备全面的保护功能，如过载保护（OLP）、过压保护（OVP）、输出短路保护（OSCP）和内部过温保护（OTP）。此外，还内置了可编程的欠压/过压恢复和大容量电容过压保护功能。

• 采用准谐振 + CCM工作模式的次级侧反馈控制
• 低启动电流（<1μA）0.285mA
• 轻载时超低工作电流
• 带逐周期电流限制的电流模式控制
• 绿色模式控制
• 欠压锁定（UVLO）
• CS引脚前沿消隐（LEB）
• VCC过压保护（OVP）
• FB引脚可调过压/欠压保护
• FB引脚可调欠压/过压恢复、大容量电容过压保护
• 过载保护（OLP）
• CS引脚外部过温保护（OTP）
• 内部过温保护（OTP）
• 次级二极管短路保护（SDSP）
• 栅极源极/漏极驱动能力：在输出引脚接33nF电容时为220mA / -350mA。

• 开关型AC/DC适配器
• 典型应用
