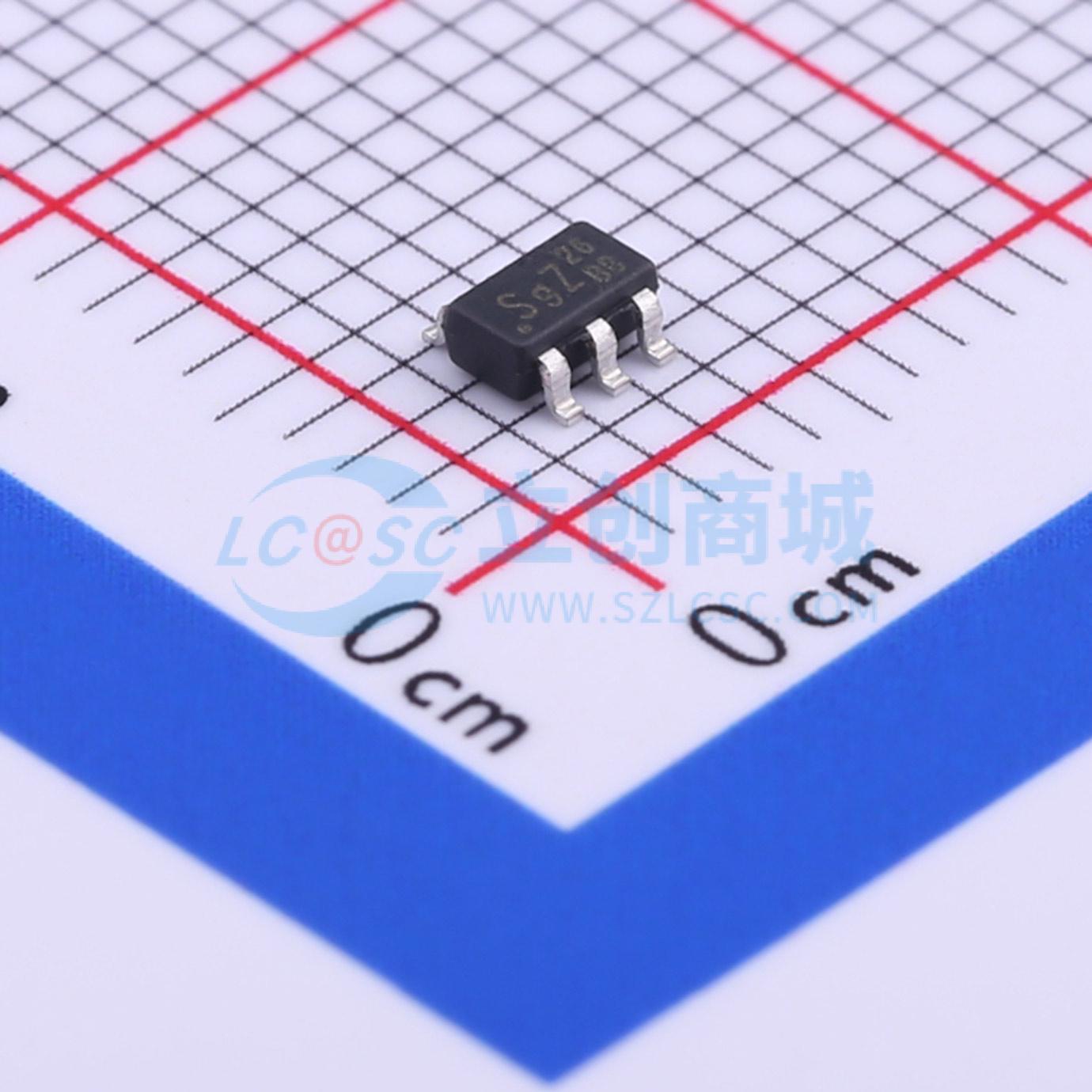

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 3V~6V | |
| 开关频率 | 130kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 200mW | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过热保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR；DCM | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
LD8526是一款次级侧同步整流（SR）驱动IC。它适用于CCM、DCM和QR模式下的反激式低端和高端同步整流。对于正激续流整流应用，LD8526可用于CCM和DCM工作模式。 在轻载条件下，LD8526将进入绿色模式，通过停止SR MOSFET驱动功能来降低工作电流。 LD8526可通过低输出电压或高端整流应用产生自身的供电电压，为电池充电。
商品特性
- 适用于CCM、DCM和QR（谷底锁定）模式下的低端和高端反激式同步整流
- 适用于CCM和DCM模式下的正激续流整流
- 无需辅助绕组，可在低输出电压和/或高端整流应用中实现自供电运行
- 适用于具有峰值负载功能的初级侧（最大频率130kHz）
- 适用于PD应用，输出电压范围为3V至21V，VCC范围为3V至6V
- 可编程关断电平
- 快速关断总延迟30ns
- 200μA超低绿色模式工作电流
- 栅极源极/灌电流能力：0.5A / -3A
应用领域
- 开关型AC/DC适配器和电池充电器
- 开放式开关电源
