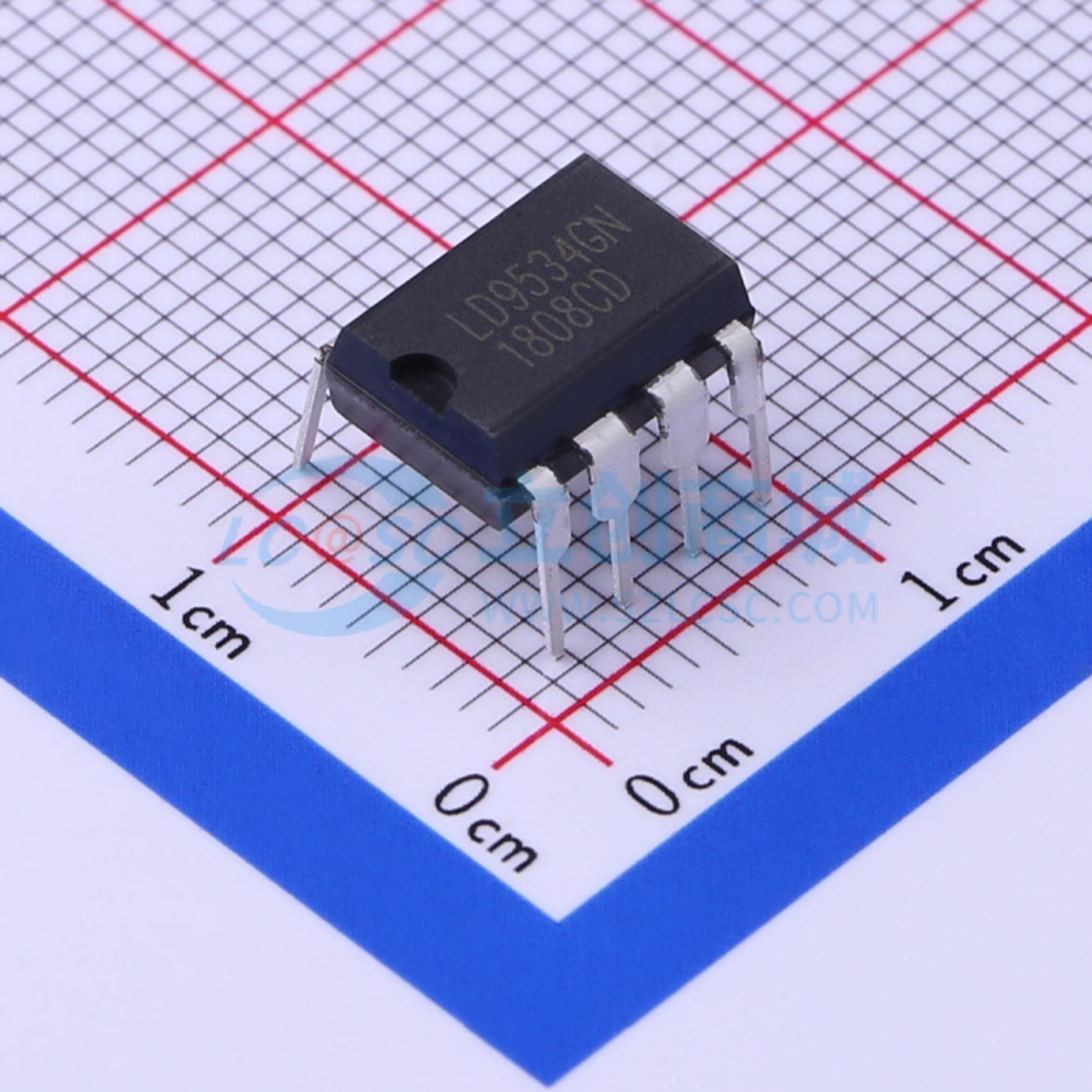

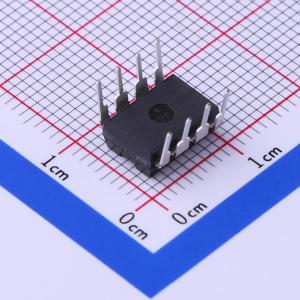

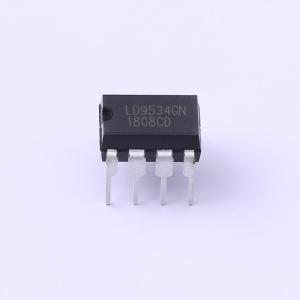

LD9534GN
LD9534GN
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD9534GN
- 商品编号
- C440809
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~26.5V | |
| 开关频率 | 21kHz~27kHz；60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 500mW | |
| 最大占空比 | 81% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
LD9534内置多模式PWM控制器，并集成了一个650V MOSFET。该多模式PWM控制器由适用于轻载条件的准谐振（QR）PWM控制和适用于重载条件的连续导通模式（CCM）组成。此外，QR控制器不仅能提升系统性能，还会带来较差的EMI性能，而LD9534的频率切换功能可降低开关电源（SMPS）的EMI辐射，帮助电源电路设计人员轻松处理EMI滤波器，节省多个元件和开发时间。 LD9534采用DIP - 8封装，具备全面的保护功能，如过载保护（OLP）、过压保护（OVP）、输出短路保护（OSCP）和内部过温保护（OTP）。
商品特性
- 采用准谐振+CCM工作模式的次级侧反馈控制
- 内置650V MOSFET开关
- 低启动电流（<1μA）
- 轻载时超低工作电流
- 具备逐周期电流限制的电流模式控制
- 绿色模式控制
- 欠压锁定（UVLO）
- CS引脚前沿消隐（LEB）
- VCC过压保护（OVP）
- FB引脚可调过压保护（OVP）
- FB引脚可调欠压保护（UVP）
- 过载保护（OLP）
- 内部过温保护（OTP）
应用领域
- 开关型AC/DC适配器
