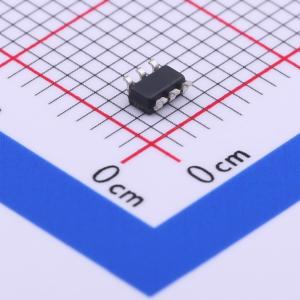

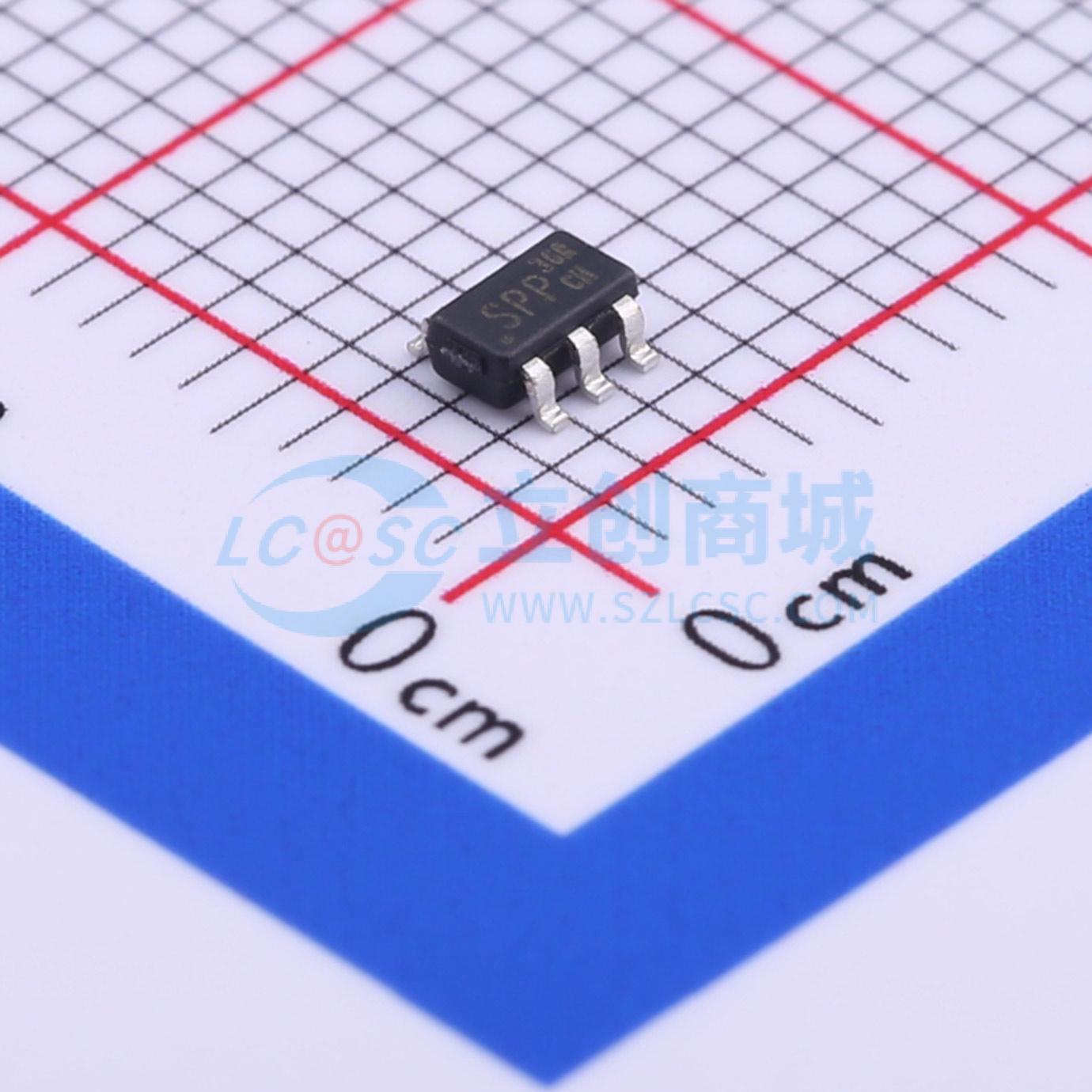

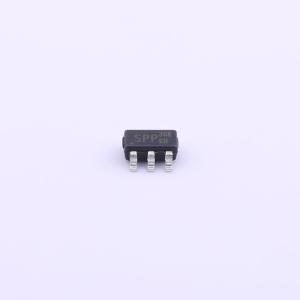

LD7536RGL

具备频率交换和集成保护功能的绿色模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LD7536R在一个小型封装内集成了多种功能、保护机制和改善电磁干扰（EMI）的解决方案。它所需的元件数量更少，占用的电路空间更小，尤其适用于低成本的整体解决方案。其实现的功能包括低启动电流、绿色节能模式运行、电流检测前沿消隐和内部斜率补偿
品牌名称: Leadtrend(通嘉科技)
商品型号: LD7536RGL
商品编号: C440810
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

LD7536R在一个小型封装中集成了多种功能、保护机制和改善EMI的解决方案。它所需的元件数量和电路空间更少，尤其适用于低成本的整体解决方案。所实现的功能包括低启动电流、绿色模式节能运行、电流检测前沿消隐和内部斜率补偿。它还具备更多保护功能，如OLP（过载保护）和OVP（过压保护），以防止电路在异常情况下受损。此外，频率交换功能可降低噪声水平，从而帮助电源电路设计师以最低的元件成本和开发时间轻松完成EMI滤波器设计。

商品特性

具备出色ESD保护的高压CMOS工艺
极低的启动电流（<20μA）
电流模式控制
绿色模式控制
UVLO（欠压锁定）
CS引脚的LEB（前沿消隐）
内部频率交换
内部斜率补偿
Vcc引脚的OVP（过压保护）
通过NTC实现的OTP（过温保护）
OLP（过载保护）
300mA驱动能力

应用领域

开关型AC/DC适配器和电池充电器
开放式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~24V
	开关频率	60kHz~70kHz
	耗散功率(Pd)	200mW

	属性	参数值
	最大占空比	75%
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+125℃
	反馈方式	副边反馈
