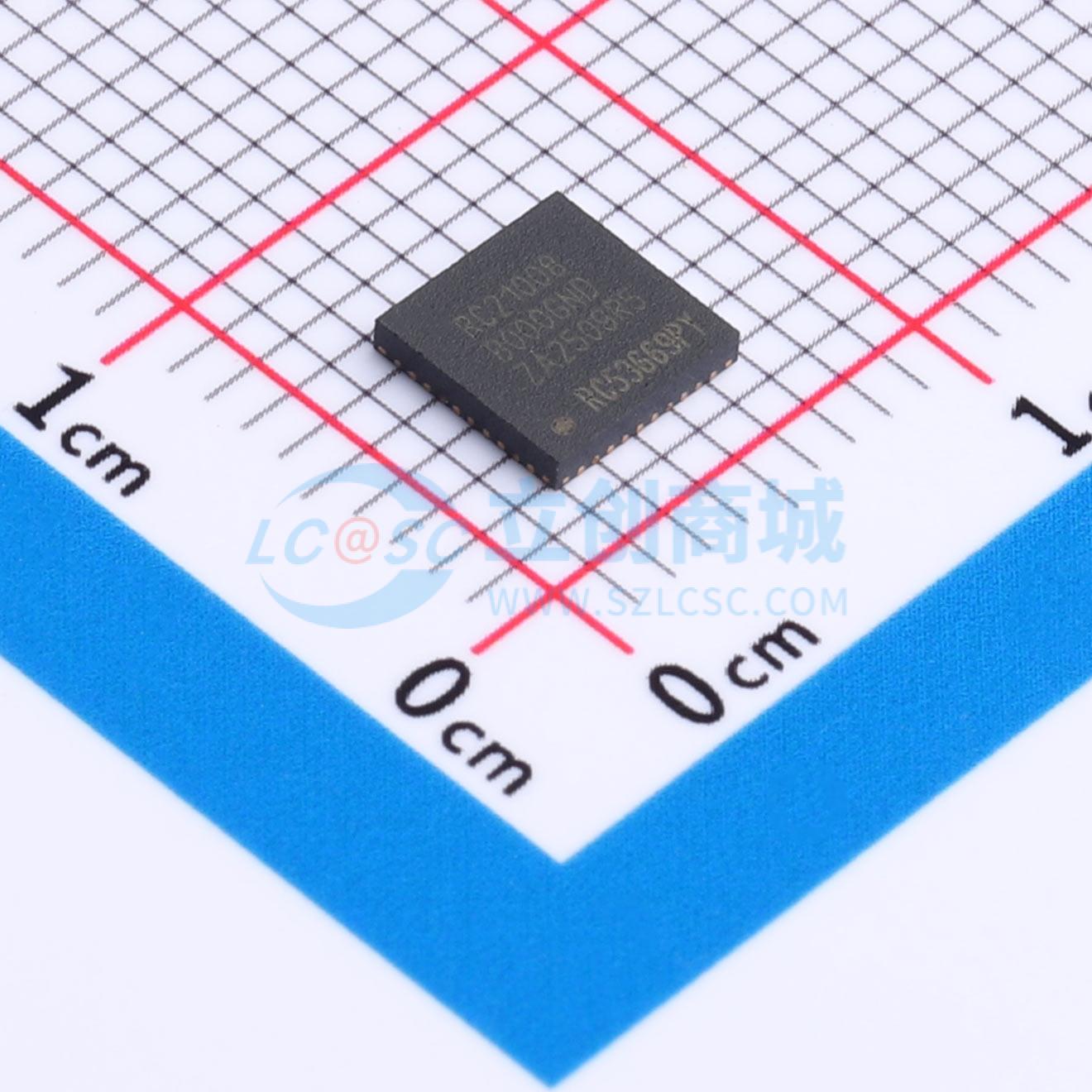

RC21008B000GND#BB0实物图

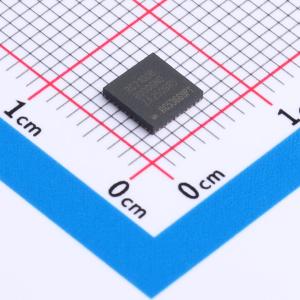

  • RC21008B000GND#BB0商品缩略图

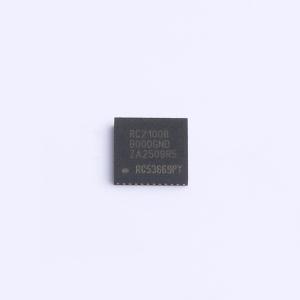

  • RC21008B000GND#BB0商品缩略图

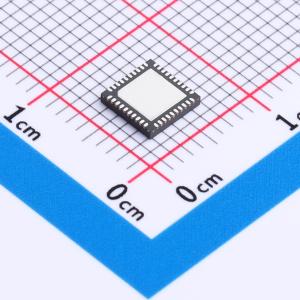

  • RC21008B000GND#BB0商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

RC21008B000GND#BB0

可编程时钟发生器,1kHz - 650MHz LVDS/LP - HCSL输出

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
用于计算、数据通信和工业应用的第七代高性能可编程时钟发生器。
商品型号
RC21008B000GND#BB0
商品编号
C42059052
商品封装
QFN-40(5)​
包装方式
托盘
商品毛重
3.67克(g)

商品参数

属性参数值
商品目录时钟发生器/频率合成器/PLL
接口类型I2C;SPI
最大输出频率200MHz;650MHz
工作电压1.71V~1.89V;3.135V~3.465V;2.375V~2.625V
输出通道数8
工作温度-40℃~+85℃
周期抖动-
属性参数值
相邻周期抖动33ps
相位抖动169fs
相位偏移-
时钟/振荡器外置
输入电平HCSL;LVCMOS;CML;LVPECL;SSTL;LVDS;HSTL
输出电平LVCMOS;LVDS;HCSL
功能特性-

商品概述

RC210xxB器件是瑞萨第七代高性能可编程时钟发生器,适用于计算、数据通信和工业应用。

商品特性

  • 在156.25MHz下典型RMS相位抖动为169fs
  • PCIe Gen7公共时钟抖动:典型RMS值为8fs
  • 支持PCIe SRIS和SRNS
  • LVCMOS输出频率范围为1kHz至200MHz
  • LVDS/LP-HCSL输出频率范围为1kHz至650MHz
  • LP-HCSL集成100Ω或85Ω端接
  • 可简单交流耦合至LVPECL和CML
  • 可编程通用输入×4和通用输入/输出×5
  • 支持400kHz I²C/SMBus或20MHz SPI
  • 可通过工厂编程一次性可编程存储器、串行接口或外部I²C EEPROM进行配置
  • OTP可存储多达四个完整或27个部分配置
  • 工作电压为1.8V、2.5V、3.3V,工作温度范围为-40°C至+85°C
  • RC21012B – 12对输出,采用6×6 mm 48-QFN封装,集成晶体选项
  • RC21008B – 8对输出,采用5×5 mm 40-QFN封装,集成晶体选项
  • RC21005B – 5对输出,采用4×4 mm 32-QFN封装,集成晶体

应用领域

  • 高性能计算
  • 数据中心加速器
  • 企业存储
  • 交换机和路由器
  • 工业应用
