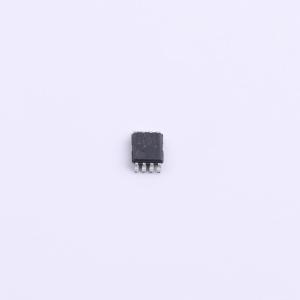

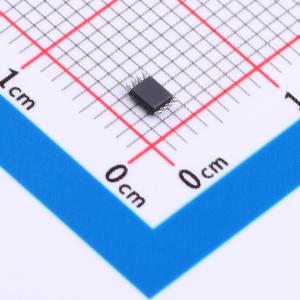

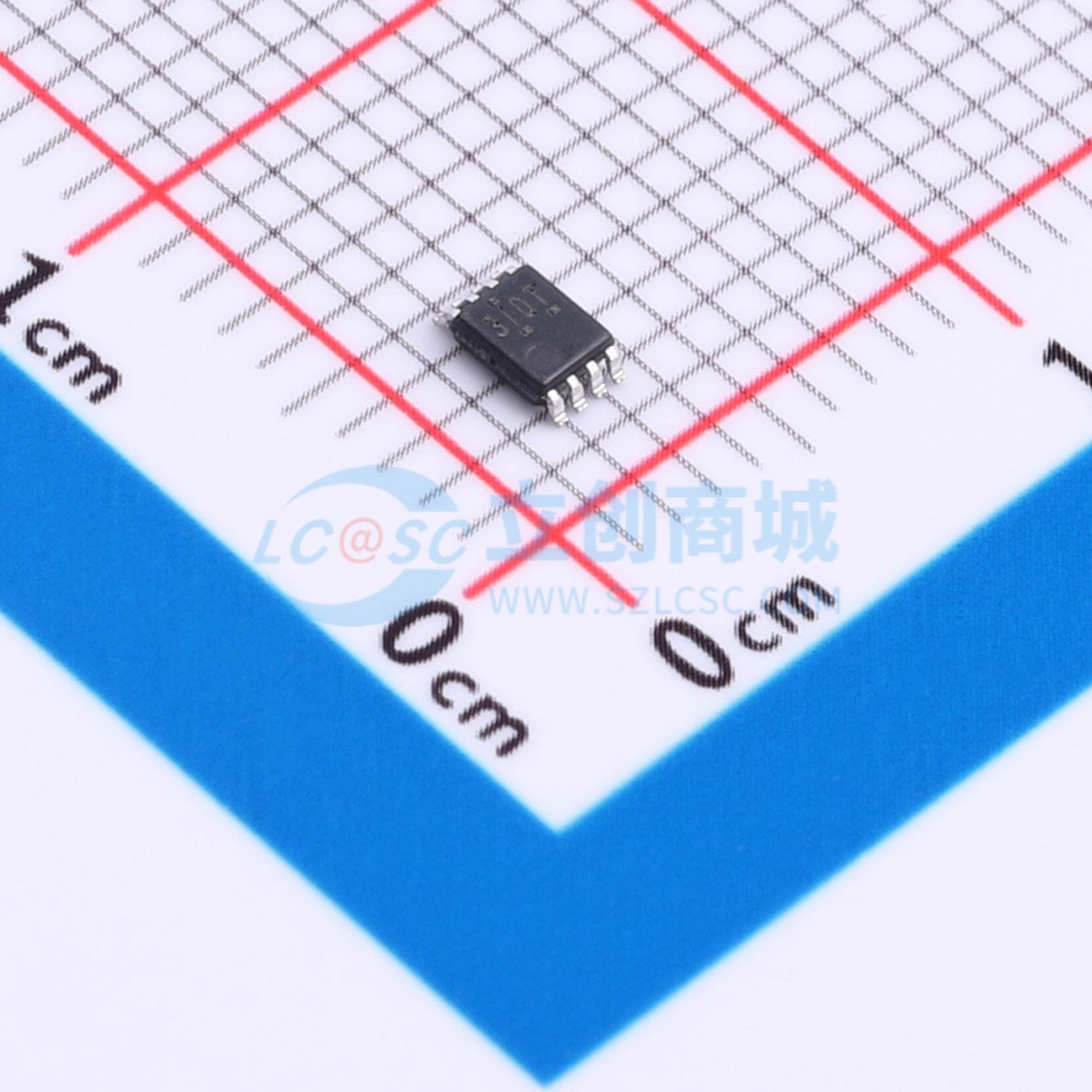

TXS0102VDCUR
2位双向电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此双向电压电平转换器可用来在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，A端口支持1.65V至3.6V工作电压范围，同时可跟踪VCCA电源，而B端口支持2.3V至5.5V工作电压范围，同时可跟踪VCCB电源。因此，该器件能够支持较低和较高的逻辑信号电平，同时能够在任何1.8V、2.5V、3.3V和5V电压节点之间提供双向转换。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXS0102VDCUR
- 商品编号
- C42063597
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.044308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 24Mbps；2Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V | |
| 工作电压(VCCB) | 2.3V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 推挽；开漏 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | SMBus；I2C；UART | |
| 芯片类型 | 电平转换器 |
商品概述
TXS0102V是面向开漏和推挽应用的2位双向电压电平转换器。此两位同相转换器是一个双向电压电平转换器，可用来在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，其中A端口支持1.65V至3.6V工作电压范围，同时可跟踪VCCA电源，而B端口支持2.3V至5.5V工作电压范围，同时可跟踪VCCB电源。因此，该器件能够支持较低和较高的逻辑信号电平，同时能够在任何1.8V、2.5V、3.3V和5V电压节点之间提供双向转换。当输出使能端 (OE) 输入为低电平时，所有 I/O 均处于高阻抗状态，从而显著减少了电源静态电流消耗。要在上电或断电期间将器件置于高阻抗状态，应通过一个下拉电阻器将 OE 连接至 GND；该电阻器的最小值由驱动器的电流拉取能力决定。
商品特性
- 无需方向控制信号
- 最大数据速率24Mbps（推挽）
- 最大数据速率2Mbps（开漏）
- 采用德州仪器(TI)的NanoStar™集成电路封装
- A端口支持1.65V至3.6V的电压，B端口支持2.3V至5.5V的电压 (VCCA ≤ VCCB)
- VCC隔离特性:如果任何一个VCC输入接地 (GND)，则两个端口均处于高阻抗状态
- 无需电源时序控制:VCCA或VCCB均可优先斜升
- Ioff支持局部省电模式运行
- 闩锁性能超过100mA，符合JESD 78 II类规范的要求
- ESD保护性能超过JESD 22规范要求
- A端口ESD性能:2000V人体放电模型(A114-B)
- A端口ESD性能:500V充电器件模型(C101)
- B端口ESD性能:5000V人体放电模型(A114-B)
- B端口ESD性能:500V充电器件模型(C101)
应用领域
- I²C/SMBus
- UART
- GPIO
