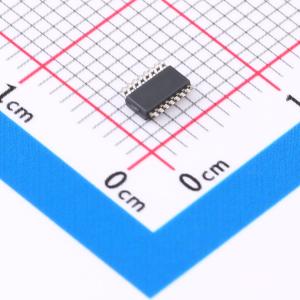

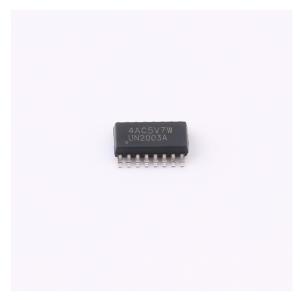

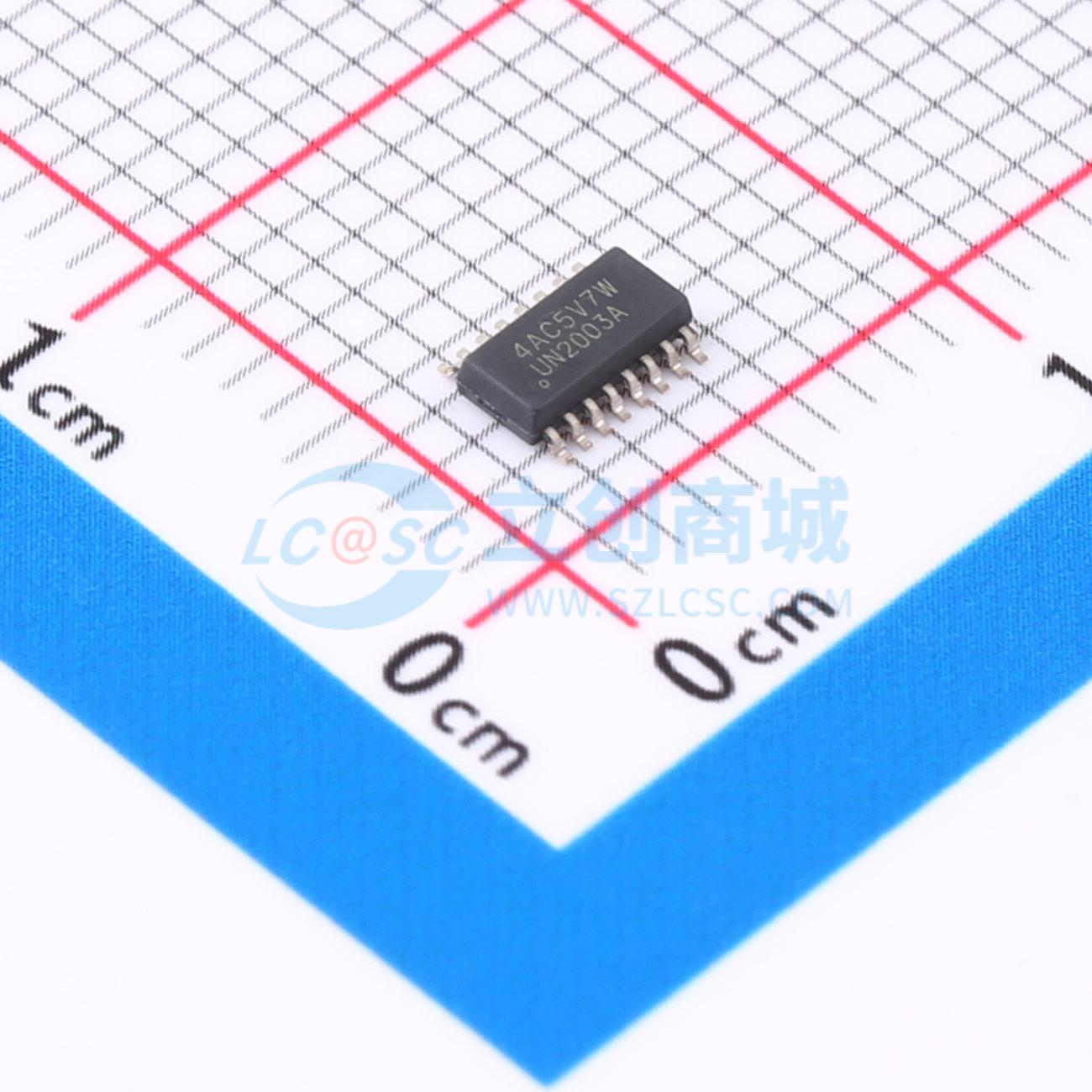

ULN2003ADYYR

高电压大电流达林顿晶体管阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ULx200xA器件为高电压、大电流达林顿晶体管阵列。每款器件均由7个NPN达林顿对组成，这些达林顿对具有高压输出，带有用于开关感性负载的共阴极钳位二极管。
品牌名称: TI(德州仪器)
商品型号: ULN2003ADYYR
商品编号: C42063608
商品封装: TSOT-23-16
包装方式: 编带
商品毛重: 0.06135克(g)

商品参数

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	集电极漏电流(Icex)	50uA
	集射极饱和电压(VCE(sat))	1.2V

商品概述

ULx200xA 器件为高电压、大电流达林顿晶体管阵列。每款器件均由 7 个 NPN 达林顿对组成，这些达林顿对具有高压输出，带有用于开关感性负载的共阴极钳位二极管。单个达林顿对的集电极电流额定值为 500mA。将达林顿对并联可以实现更大的电流。ULN2002A 器件专门设计用于 14V 至 25V PMOS 器件。该器件的每个输入端都有一个串联的齐纳二极管和电阻，可将输入电流控制在安全范围内。ULx2003A 器件的每个达林顿对都具有一个 2.7kΩ 的串联基极电阻器，可直接与 TTL 或 5V CMOS 器件配合使用。ULx2004A 器件具有一个 10.5kΩ 串联基极电阻器，可直接从使用 6V 至 15V 电源电压的 CMOS 器件上运行。ULx2004A 器件所需的输入电流低于 ULx2003A器件的输入电流，所需的电压小于 ULN2002A 器件所需的电压。

商品特性

500mA 额定集电极电流（单路输出）
高电压输出:50V
输出钳位二极管
可兼容各类逻辑的输入

应用领域

继电器驱动器
步进和有刷直流电机驱动器
灯驱动器
显示屏驱动器（LED 和气体放电元件）
线路驱动器
逻辑缓冲器

	属性	参数值
	输入电流(on)	0.93mA
	输入电流(off)	65uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	50uA
	输入电容(Ci)	15pF
	类型	BJT
