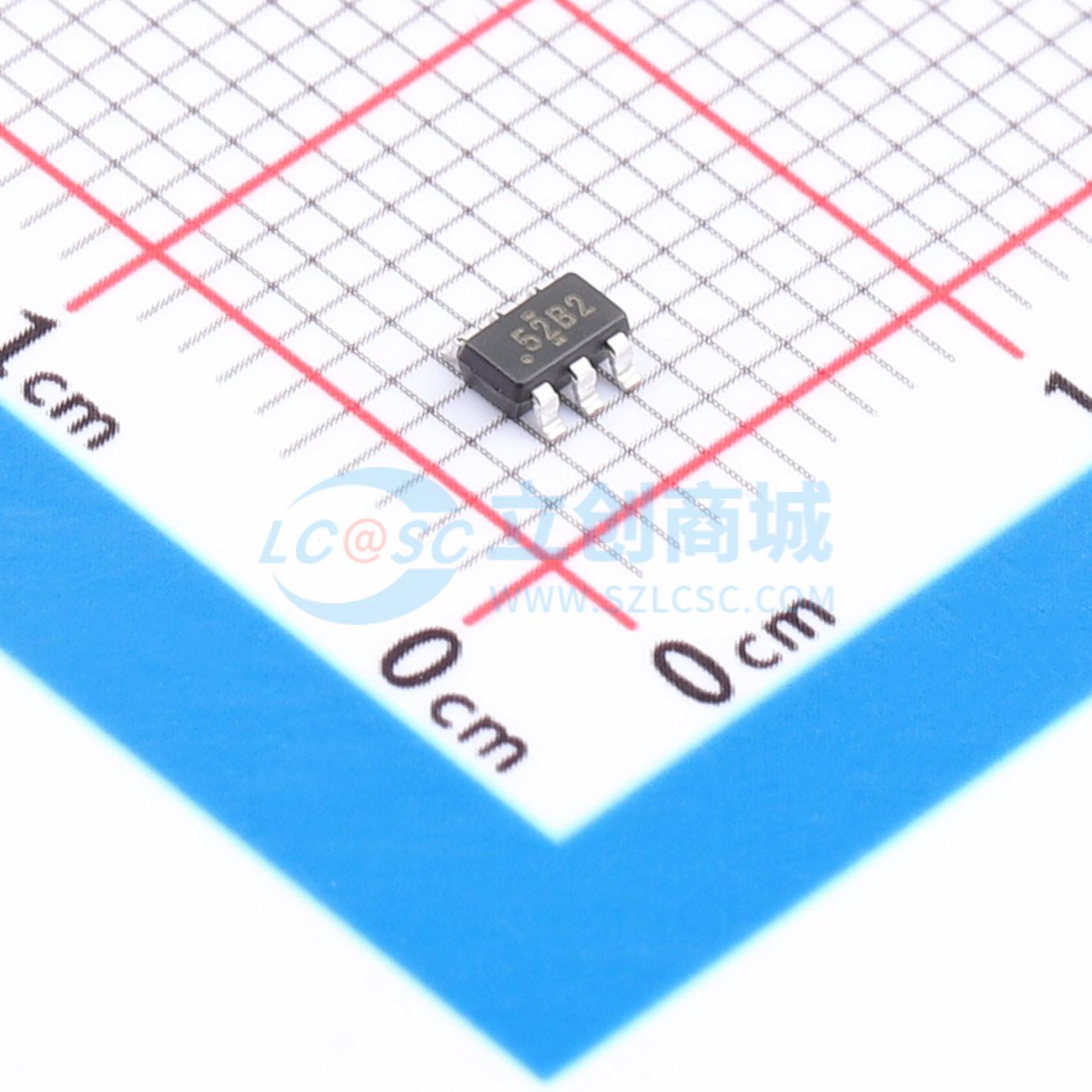

TMAG5273B2QDBVR

TMAG5273 是一款低功耗线性 3D 霍尔效应传感器，适用于各种工业和个人电子产品应用。此器件在 X、Y和 Z 轴集成三个独立的霍尔效应传感器。精密模拟信号链和集成的 12 位 ADC 对测量的模拟磁场值进行数字化。支持多个工作 VCC 范围时，I2C 接口可确保使用低电压微控制器实现无缝的数据通信。该器件集成了温度传感器，可用于多种系统功能，例如给定磁场的热预算检查或温度补偿计算。可以通过 I2C 接口来配置 TMAG5273，以实现磁轴和温度测量的任意组合。此外，该器件可以配置为各种电源选项（包括唤醒和睡眠模式），从而支持设计人员根据其系统级需求优化系统功耗。多个传感器转换方案和I2C 读取帧有助于优化吞吐量和准确性。专用的 INT 引脚可以在低功耗唤醒和睡眠模式期间充当系统中断，也可以被微控制器用来触发新的传感器转换。集成角度计算引擎 (CORDIC) 为同轴和离轴角度测量拓扑提供完整的 360° 角度位置信息。使用用户选择的两个磁轴执行角度计算。该器件具有磁增益和偏轴校正功能，可减轻系统机械误差源的影响。TMAG5273 具有四个不同的出厂编程 I2C 地址。通过修改用户可配置的 I2C 地址寄存器，该器件还支持其他 I2C 地址。每个可订购器件可配置为选择在系统校准期间适合磁体强度和元件放置的两个磁场范围之一。该器件在 -40°C 至 +125°C 的宽环境温度范围内能够保持稳定一致的性能。

• 支持可配置的电源模式，包含不同电流等级模式:2.3mA 活动模式、1μA 唤醒和睡眠模式、5nA 睡眠模式
• X、Y 或 Z 轴上的线性磁场范围可选，TMAG5273x1 支持 ±40mT、±80mT；TMAG5273x2 支持 ±133mT、±266mT
• 可生成来自用户定义的磁性和温度阈值交叉的中断信号
• 灵敏度漂移典型值为 5%
• 具有增益和偏轴调节的集成角度 CORDIC 计算
• 支持 20kSPS 单轴转换率
• 支持高达 32 倍的可配置取平均，支持降噪
• 可由 I2C 或专用 INT 引脚触发转换
• 带有循环冗余校验 (CRC) 功能的优化 I2C 接口
• I2C 接口最大支持 1MHz 时钟速度
• I2C 接口支持专用 I2C 帧读取以提高吞吐量
• 提供出厂编程和用户可配置的 I2C 地址
• 支持多种磁体类型的集成温度补偿
• 内置温度传感器
• 电源电压 VCC 范围为 1.7V 至 3.6V
• 工作温度范围为 -40°C 至 +125°C

• 电表
• 电子智能锁
• 智能恒温器
• 游戏手柄和游戏控制器
• 无人机有效载荷控制
• 门窗传感器
• 磁接近传感器
• 移动机器人电机控制
• 电动自行车
