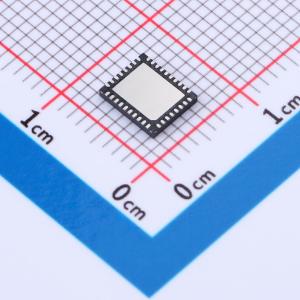

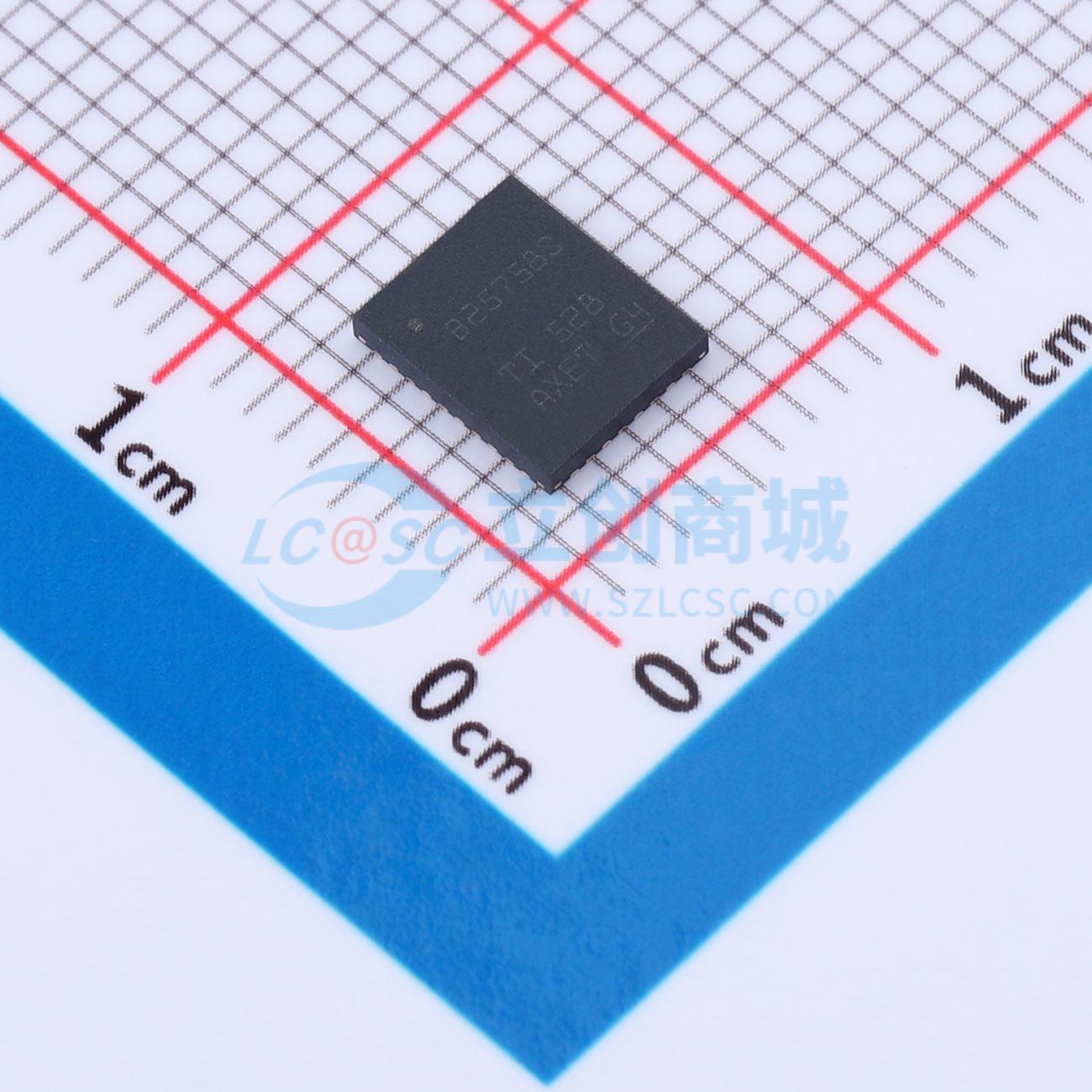

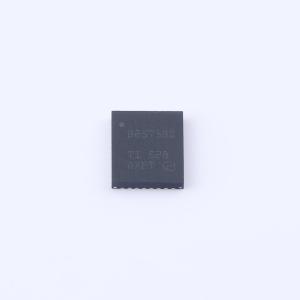

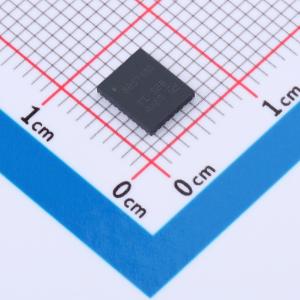

温馨提醒：图片仅供参考，商品以实物为准
BQ25758SRRVR
PC控制型、双向降压/升压控制器，支持正向和反向功率方向的USB - PD标准功率范围，集成环路补偿功能，具备多种保护和监控功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25758SRRVR
- 商品编号
- C41940265
- 商品封装
- VQFN-36
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.4V~26V | |
| 输出电压 | 3.3V~26V | |
| 输出电流 | 20A | |
| 开关频率 | 200kHz~600kHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 750uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；过流保护；工作状态指示；可调限流 |
商品概述
BQ25758S 是一款双向开关模式降压/升压控制器。该器件可通过输出 CC - CV 控制在宽电压范围内实现高效的电源转换。该器件集成了降压/升压转换器的所有环路补偿功能，因此可提供易于使用的高密度解决方案。在反向模式下，该器件从输出电源获取电力，并通过添加的恒定电流环路调节输入端子电压来实现保护。
除了 I2C 主机控制模式，该器件还支持可编程硬件限制。输入电流和输出电流调节目标可以分别通过 IIN 和 IOUT 引脚上的单个电阻器来设置。默认情况下，该器件编程为提供 5V 输出，并且目标输出电压可以通过 VOUT_REG 寄存器位进行调整。
商品特性
- 宽输入电压工作范围：4.4V ~ 26V
- 具有 NFET 驱动器的同步降压升压直流/直流控制器
- 可调节开关频率范围：200kHz ~ 600kHz
- 可选择与外部时钟同步
- 带有软启动的集成环路补偿
- 用于轻负载效率提高的可选 PFM 运行
- 可选栅极驱动器电源输入，可提高效率
- 支持正向和反向功率方向的 USB - PD 标准功率范围(SPR)
- 可调输入和输出电压调节范围为 3.3V ~ 26V，步长为 20mV
- 使用 5mΩ 电阻器实现可调输入和输出电流调节（RAC_SNS、ROUT_SNS），范围为 400mA ~ 20A，步长为 50mA
- 旁路模式可在 VOUT = VAC 时实现出色效率
- 仅降压模式
- 高精度
- ±2% 输出电压调节
- ±3% 输出电流调节
- ±2% 输入电压调节
- 输入电流调节范围为 ±3%
- 通过 I2C 控制，用于通过电池可编程选项实现出色的系统性能
- 硬件可调输入和输出电流限制
- 用于电压、电流和温度监控的集成 16 位 ADC
- 高安全集成
- 可调输入过压和欠压保护
- 输出过压和过流保护
- 热关断
- 状态输出
- 适配器存在状态 (PG)
- 开关运行状态 (STAT)
- 封装
- 36 引脚 5mm × 6mm QFN 封装
应用领域
- 集线站
- 显示器
- USB - PD SPR（标准功率范围）
- 降压/升压和仅降压操作
