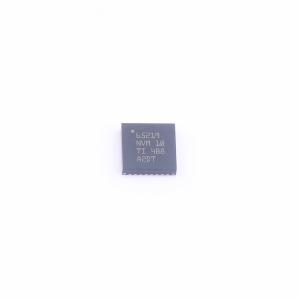

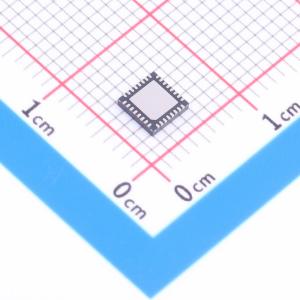

TPS6521910RSMR

TPS65219 是一款电源管理集成电路 (PMIC)，设计用于便携式与固定式应用的各种 SoC 供电。该 PMIC 的额定环境温度范围为 -40℃ 至 +105℃，因此适用于各种工业应用。该器件包含三个同步直流/直流降压转换器和四个线性稳压器。DC-DC 转换器能够输出一路 3.5A 的电流以及两路各 2A 的电流。根据开关模式配置的不同，这些转换器需要一个 470nH 的小型电感器、4.7μF 输入电容以及每个电源轨至少 10μF 输出电容。其中两个 LDO 在 0.6V 至 3.4V 的输出电压范围内支持 400mA 的输出电流。这些 LDO 支持旁路模式，用作负载开关，并允许在运行期间改变电压。另外两个 LDO 在 1.2V 至 3.3V 的输出电压范围内支持 300mA 的输出电流。这些 LDO 还支持负载开关模式。I2C 接口、IO、GPIO 和多功能引脚 (MFP) 可实现与各种 SoC 的连接。TPS6521905 是一款用户可编程的版本，默认情况下禁用所有电源轨，并且可以进行编程以满足任何处理器或 SoC 的电源要求。

• 包含3个开关频率高达 2.3MHz 的降压转换器
• 包含4个线性稳压器
• 所有三个降压转换器均支持动态电压调节
• 支持低 IQ/PFM、PWM 模式（准固定频率）
• 支持可编程电源时序和默认电压
• 提供I2C 接口，支持标准模式、快速模式和快速+ 模式
• 可支持具有 14 个以上电源轨的系统（2 个TPS65219 器件采用多 PMIC 配置）
• 集成2 个 GPO、1 个 GPIO 和 3 个多功能引脚
• 支持EEPROM 可编程性
• 2个LDO可配置为负载开关和旁路模式，支持SD卡
• 另外2个LDO可配置为负载开关

• 低功耗工业 MPU 和 MCU，例如 AM62x、AM64x和 AM243x
• HMI
• PLC
• 工业PC
• 楼宇安全
• HVAC
• 视频监控
• 数据集中器
• 智能仪表
• 保护继电器
• 患者监护和诊断
• 成像
