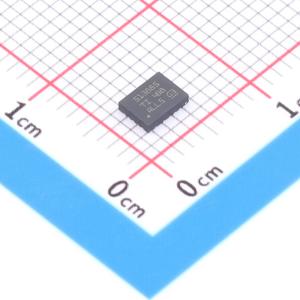

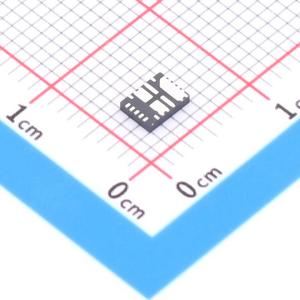

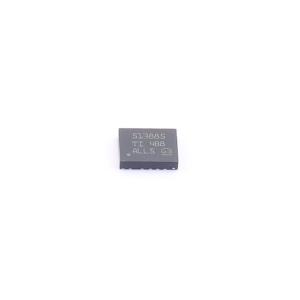

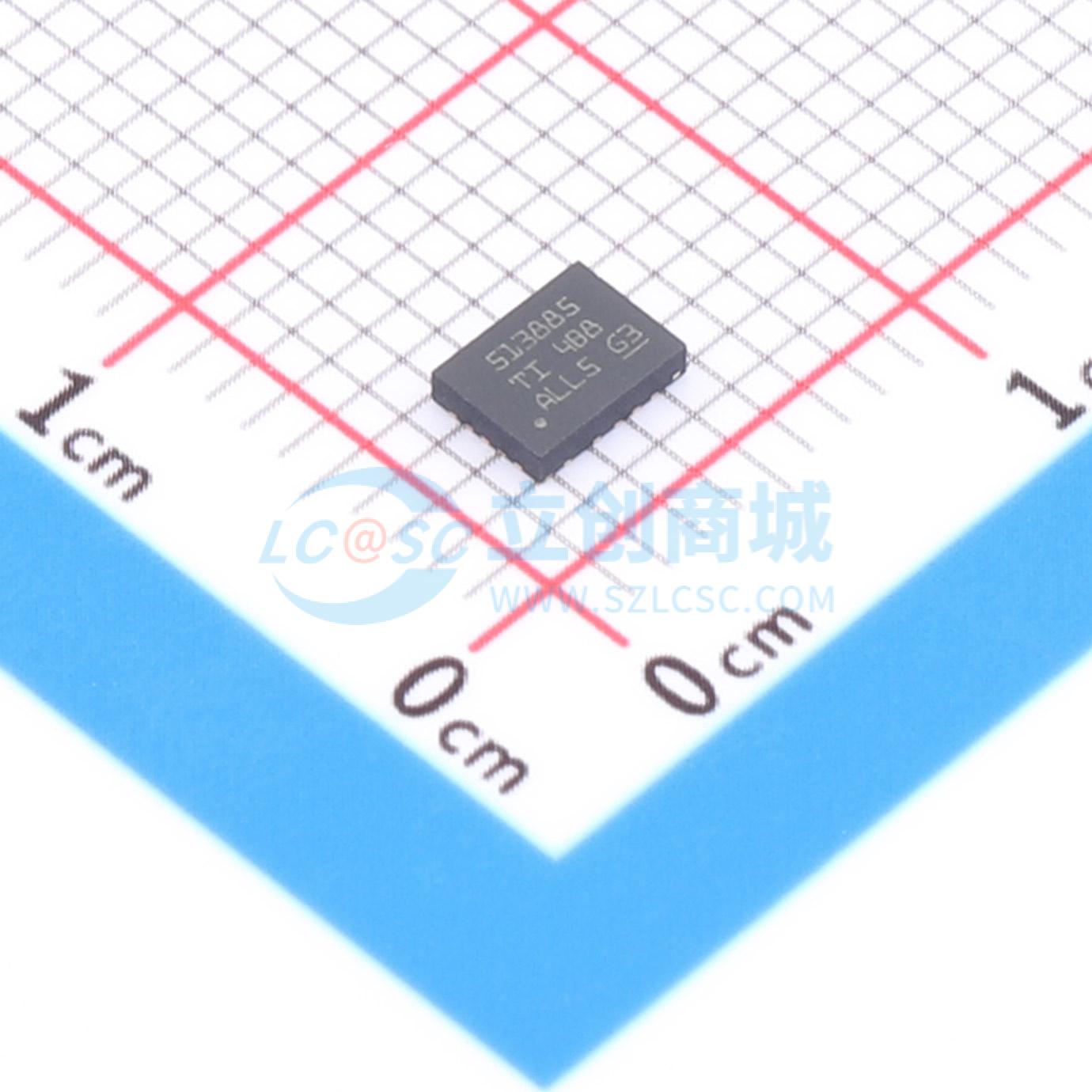

TPS513885VABR
降压型 12A 5.5V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件是单片12A同步降压转换器，集成了MOSFET，简单易用且高效，只需极少的外部元件，适合空间受限的电源系统。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS513885VABR
- 商品编号
- C41935536
- 商品封装
- VQFN-HR-13(3x4)
- 包装方式
- 编带
- 商品毛重
- 31.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~24V | |
| 输出电压 | 5.15V | |
| 输出电流 | 12A | |
| 开关频率 | 560kHz；920kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+125℃@(TJ) | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；逐波限流；过流保护；输出放电；工作状态指示；保护锁死 |
商品概述
该器件是单片 12A 同步降压转换器，集成了MOSFET，简单易用且高效，只需极少的外部元件，适合空间受限的电源系统。TPS513885 采用了 D-CAP3 控制模式，此控制模式只需内部补偿即可实现快速瞬态响应以及出色的线路和负载调整。ULQ 的延长电池寿命特性非常有益于在低功耗运行时延长电池寿命。输入电压较低时，大负荷运行可显著改善负载瞬态性能。可使用 EN 引脚来设置 Eco-Mode 或 Out-of-Audio(OOA) 模式，从而实现轻负载运行。Eco-mode 可在轻负载运行期间维持高效率。OOA 模式可将开关频率保持在可闻频率以上，同时将对效率的影响降至最低。即使转换器处于运行状态，也可以动态切换 EN 引脚。TPS513885 集成了电源正常状态指示器并具备输出放电功能。TPS513885 提供完整保护，包括 OVP、UVP、OCP、OTP 和 UVLO。此器件可采用 13 引脚 3.0mm × 4.0mm HotRod 封装，额定结温范围为 –20℃ 至 125℃。
商品特性
- 输入电压范围为 5.5V 至 24V
- 5.15V 输出电压
- 集成 9.2mΩ 和 4.5mΩ FET
- 支持 12A 的连续输出电流
- 90uA 低静态电流
- ±1.0% 输出电压精度 (25℃)
- D-CAP3™ 控制模式架构控制，用于快速瞬态响应
- 支持 POSCAP 和所有 MLCC 输出电容器
- 可通过动态变化选择 Eco-mode 和 Out-of-Audio™模式
- ULQ™ 在系统待机期间延长电池寿命
- 内置输出放电功能
- 集成式电源正常状态指示器
- 560kHz 和 920kHz 可选开关频率
- 固定 0.9ms 软启动时间
- 大占空比运行
- 逐周期过流保护和负过流保护
- 锁存输出 OV 和 UV 保护
- 非锁存 UVLO 和 OT 保护
- –20℃ 至 125℃ 的工作结温范围
- 13 引脚 3.0mm × 4.0mm HotRod™ VQFN 封装
应用领域
- 笔记本电脑和台式机
- 超极本
- 手持平板电脑
- 工业 PC
- 单板计算机
- 分布式电源系统
