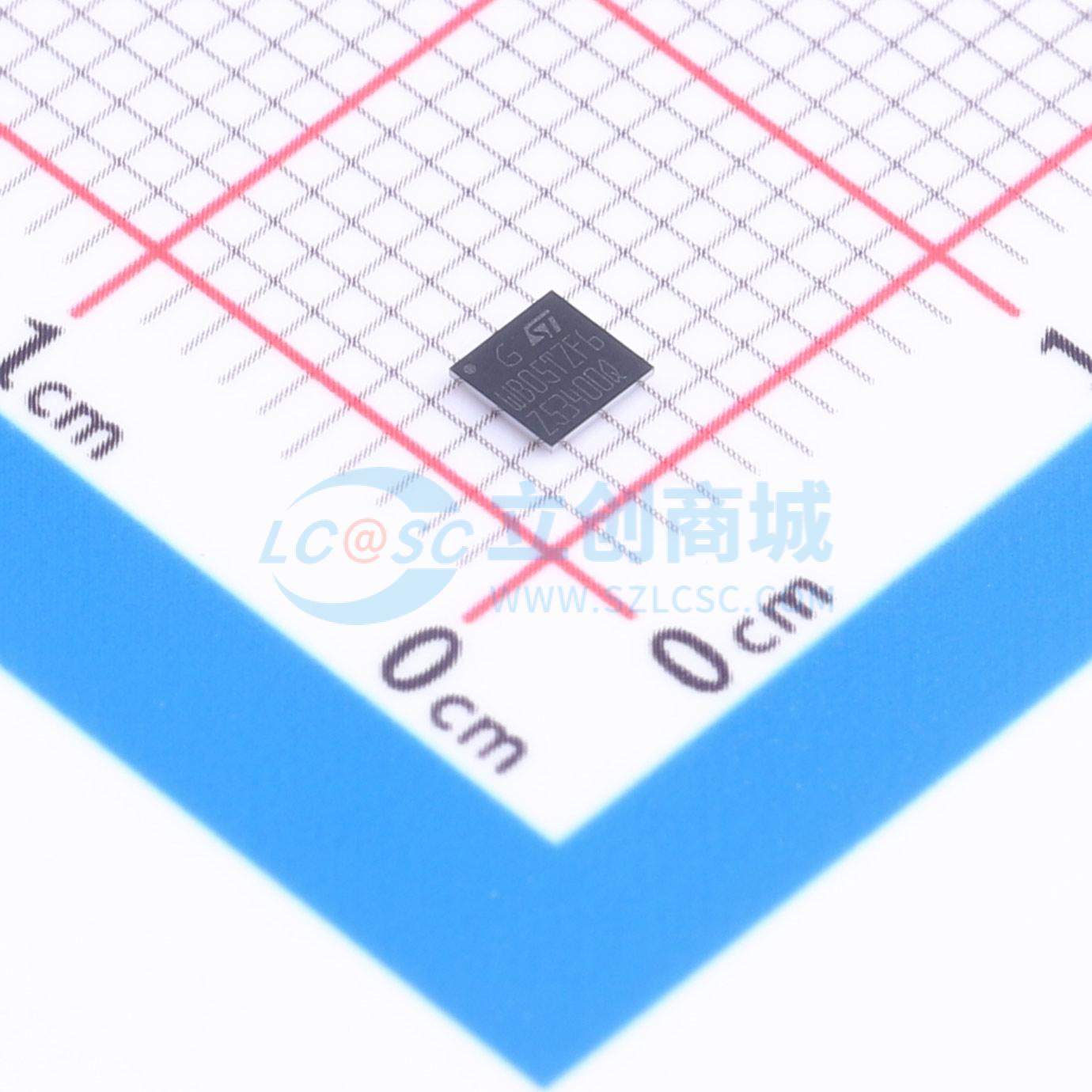

温馨提醒：图片仅供参考，商品以实物为准
STM32WB05TZF6TR
超低功耗无线32位MCU，基于Arm Cortex-M0+，具备蓝牙LE和2.4 GHz无线解决方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是超低功耗可编程蓝牙低功耗无线片上系统解决方案。嵌入了最先进的2.4 GHz无线电IP，针对超低功耗和出色的无线电性能进行了优化，以实现无与伦比的电池续航能力。符合蓝牙低功耗点对点连接和蓝牙Mesh网络标准，能够可靠地建立大规模设备网络。也适用于2.4 GHz专有无线电无线通信，以满足超低延迟应用的需求。嵌入了一个可运行至64 MHz的Arm Cortex-M0+微控制器，以及用于蓝牙低功耗关键时序操作的BlueNRG核心协处理器（基于DMA）。此外，还通过专用硬件功能提供增强的安全硬件支持：真随机数发生器（RNG）、加密AES最大128位安全协处理器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB05TZF6TR
- 商品编号
- C41889649
- 商品封装
- WLCSP-36
- 包装方式
- 袋装
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| RAM容量 | 128KB | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 |
商品概述
STM32WB05xZ 是一款超低功耗、可编程的蓝牙低功耗无线片上系统解决方案。它集成了意法半导体先进的 2.4 GHz 射频知识产权模块，针对超低功耗和卓越的射频性能进行了优化，可实现无与伦比的电池续航时间。它符合蓝牙低功耗点对点连接和蓝牙网状网络标准，能够可靠地建立大规模设备网络。STM32WB05xZ 也适用于 2.4 GHz 专有射频无线通信，以应对超低延迟应用的需求。该器件集成了一个最高可运行于 64 MHz 的 Arm Cortex-M0+ 微控制器，以及用于蓝牙低功耗时序关键操作的 BlueNRG 核心协处理器。此外，STM32WB05xZ 通过专用硬件功能提供增强的安全硬件支持：真随机数生成器、最高 128 位安全性的 AES 加密协处理器、公钥加速器、CRC 计算单元、64 位标识符以及闪存读写保护。公钥加速器支持模运算，包括最大模数为 3136 位的幂运算。
商品特性
- 包含意法半导体先进的专利技术。
- 蓝牙低功耗特性：LE 2M、LE 编码、扩展广播、LE 信道分类、测向、LE 数据包长度扩展、LE 安全连接、链路层隐私、周期性广播、带响应的周期性广播、广播编码选择、加密广播数据、LE L2CAP 面向连接信道、LE 功率控制、增强型属性协议、连接子速率、等时信道、符合蓝牙核心规范 5.4 认证。
- 射频特性：接收灵敏度为 -97 dBm @ 1 Mbps，-104 dBm @ 125 kbps（长距离）；可编程输出功率最高达 +8 dBm（在天线连接器处）；支持的数据速率：2 Mbps、1 Mbps、500 kbps 和 125 kbps；128 个物理连接；集成巴伦；支持外部功率放大器和低噪声放大器；基于 DMA 的 BlueNRG 核心协处理器，用于蓝牙低功耗时序关键操作；2.4 GHz 专有射频驱动程序；适用于需要符合以下射频法规的系统：ETSI EN 300 328、EN 300 440、FCC CFR47 第 15 部分、ARIB STD-T66；提供集成的无源器件配套芯片，用于优化匹配和滤波。
- 超低功耗射频性能：关断模式下为 8 nA (1.8 V)；深度停止模式下为 0.8 μA（使用外部低速外部时钟和蓝牙低功耗唤醒源，1.8 V）；深度停止模式下为 1.0 μA（使用内部低速内部时钟和蓝牙低功耗唤醒源，1.8 V）；发射峰值电流为 4.3 mA (@ 0 dBm，3.3 V)；接收峰值电流为 3.4 mA (@ 灵敏度水平，3.3 V)。
- 高性能和超低功耗的 Arm Cortex-M0+ 32 位内核，运行频率最高达 64 MHz。
- 动态电流消耗：14 μA/MHz。
- 工作电源电压范围：1.7 V 至 3.6 V。
- 工作温度范围：-40 °C 至 105 °C。
- 电源和复位管理：带智能旁路模式的高效嵌入式开关模式降压转换器；超低功耗上电复位和掉电复位；可编程电压检测器。
- 时钟源：64 MHz 锁相环；带集成微调电容器的故障安全 32 MHz 晶体振荡器；32 kHz 晶体振荡器；内部低功耗 32 kHz 环形振荡器。
- 片上非易失性闪存：192 KB。
- 片上 RAM：24 KB + 4 KB PKA RAM。
- 一次性可编程存储器区域：1 KB。
- 嵌入式 UART 引导加载程序。
- 带或不带定时器及 RAM 保持的超低功耗模式。
- 正交解码器。
- 增强的安全机制：闪存读写保护；SWD 禁用；安全引导加载程序。
- 安全特性：真随机数生成器；硬件加密 AES 最高 128 位安全协处理器；硬件公钥加速器；加密算法：RSA、Diffie-Hellman、GF(p) 上的椭圆曲线密码学；CRC 计算单元；64 位 ID。
- 系统外设：1 个带 8 个通道的 DMA 控制器，支持 ADC、SPI/I2S、I2C、USART、LPUART、定时器；1 个带复用 I2S 接口的 SPI；1 个 I2C（支持 SMBus/PMBus）；1 个 LPUART（低功耗）；1 个 USART（支持 ISO 7816 智能卡模式、IrDA、SPI 主模式和 Modbus）；1 个独立看门狗；1 个实时时钟；1 个独立的 SysTick；1 个 16 位四通道通用定时器；2 个 16 位双通道通用定时器；红外接口。
- 最多 20 个快速 I/O：所有 I/O 均具有唤醒能力；所有 I/O 在低功耗模式下保持状态；所有 I/O 均耐受 5 V。
- 模拟外设：12 位 ADC，具有 8 个输入通道，通过降采样器最高可达 16 位；电池监控；模拟看门狗。
- 开发支持：串行线调试；四个断点和两个观察点。
- 所有封装均符合 ECOPACK2 标准。
应用领域
- 工业
- 家庭和工业自动化
- 资产跟踪、身份识别定位、实时定位系统
- 智能照明
- 健身、健康与运动
- 医疗保健、消费医疗
- 安全/接近感应
- 远程控制
- 辅助生活
- 手机外设
- 电脑外设
