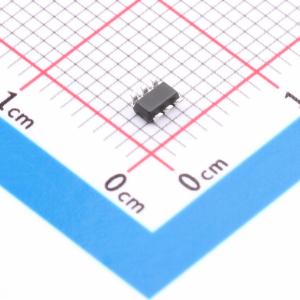

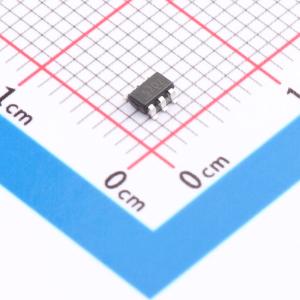

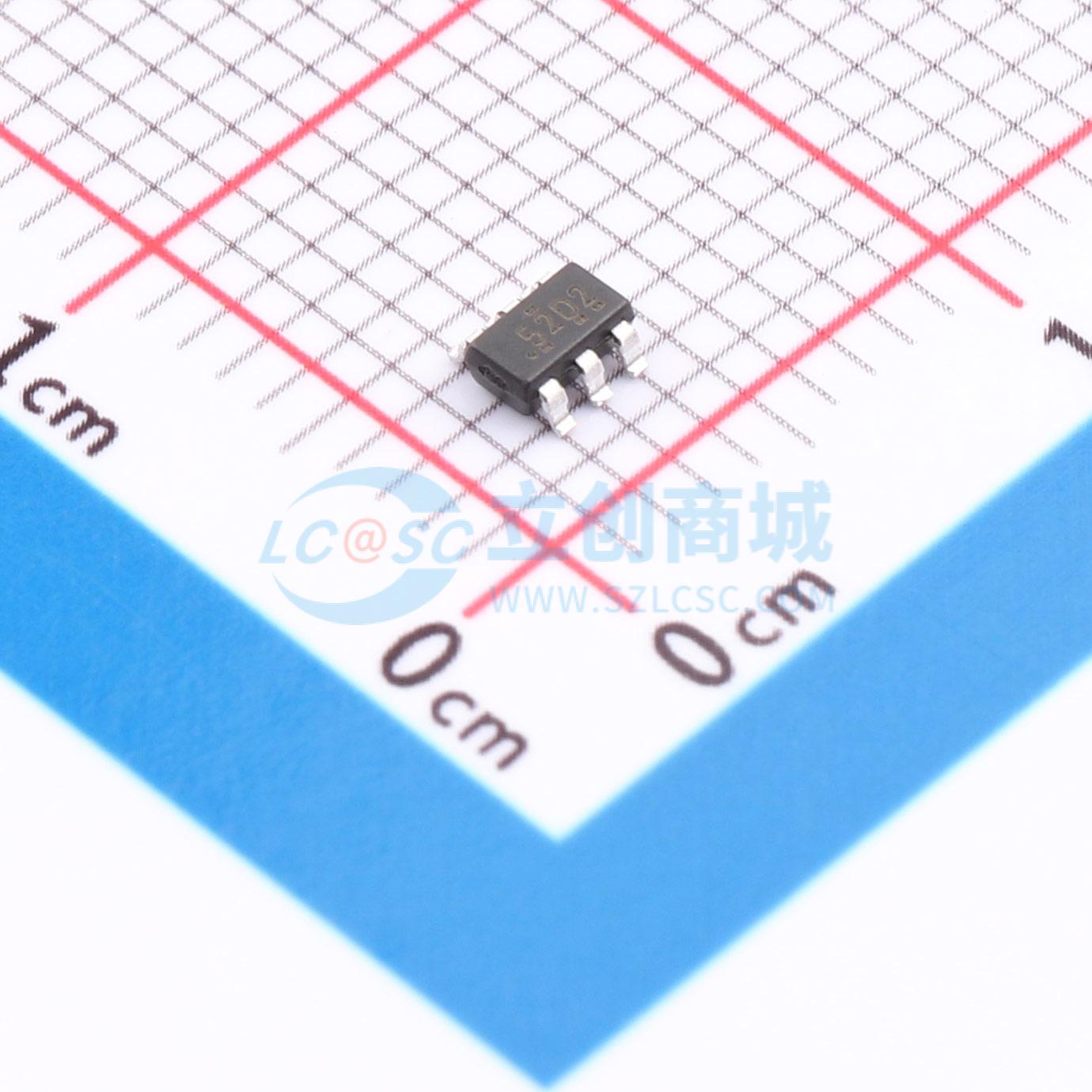

TMAG5273D2QDBVR

TMAG5273是一款低功耗线性3D霍尔效应传感器，适用于范围广泛的工业和个人电子应用。该器件在X、Y、Z轴集成了三个独立的霍尔效应传感器。精密模拟信号链以及集成的12位ADC将测量得到的模拟磁场值数字化。I2C接口在支持多种工作VCC范围的同时，可与低压微控制器实现无缝数据通信。该器件集成了温度传感器，可用于多种系统功能，例如热预算检查或给定磁场的温度补偿计算。TMAG5273可通过I2C接口进行配置，可启用任意组合的磁轴和温度测量。此外，该器件可配置为多种功率选项（包括唤醒和睡眠模式），允许设计人员根据系统级需求优化系统功耗。多种传感器转换方案和I2C读取帧有助于优化吞吐量和精度。专用INT引脚可在低功耗唤醒和睡眠模式下作为系统中断，也可被微控制器用于触发新的传感器转换。集成角度计算引擎（CORDIC）可为轴上和离轴角度测量拓扑提供完整360°角度位置信息。角度计算使用用户选择的两个磁轴进行。该器件具有磁性增益和偏移校正功能，可减轻系统机械误差源的影响。TMAG5273提供四种不同的工厂可编程I2C地址，该器件还支持通过修改用户可配置的I2C地址寄存器来添加额外的I2C地址。每个可订购器件可配置为选择两种磁场范围之一，以在系统校准期间适配磁铁强度和元件布局。该器件在-40℃至+125℃的宽环境温度范围内性能稳定。

• 支持多种可配置功率模式
• 2.3mA 有源模式电流
• 1μA 唤醒与睡眠模式电流
• 5nA 睡眠模式电流
• X、Y、Z轴可选择线性磁场范围:TMAG5273x1支持±40mT、±80mT；TMAG5273x2支持±133mT、±266mT
• 用户定义的磁场和温度阈值越界时可输出中断信号
• 典型灵敏度漂移为5%
• 集成带增益和偏移调整的角度CORDIC计算功能
• 单轴转换速率可达20kSPS
• 支持最高32倍可配置平均化，用于降低噪声
• 可通过I2C或专用INT引脚触发转换
• 优化I2C接口，内置循环冗余校验（CRC）
• I2C时钟最高速率为1MHz
• 支持特殊I2C帧读取，提升吞吐量
• 支持工厂编程以及用户可配置I2C地址
• 集成针对多种磁铁类型的温度补偿
• 内置温度传感器
• VCC供电电压范围为1.7V至3.6V
• 工作温度范围为-40℃至+125℃

• 电表
• 电子智能锁
• 智能温控器
• 操纵杆与游戏控制器
• 无人机载荷控制
• 门窗传感器
• 磁性接近传感器
• 移动机器人电机控制
• 电动自行车
