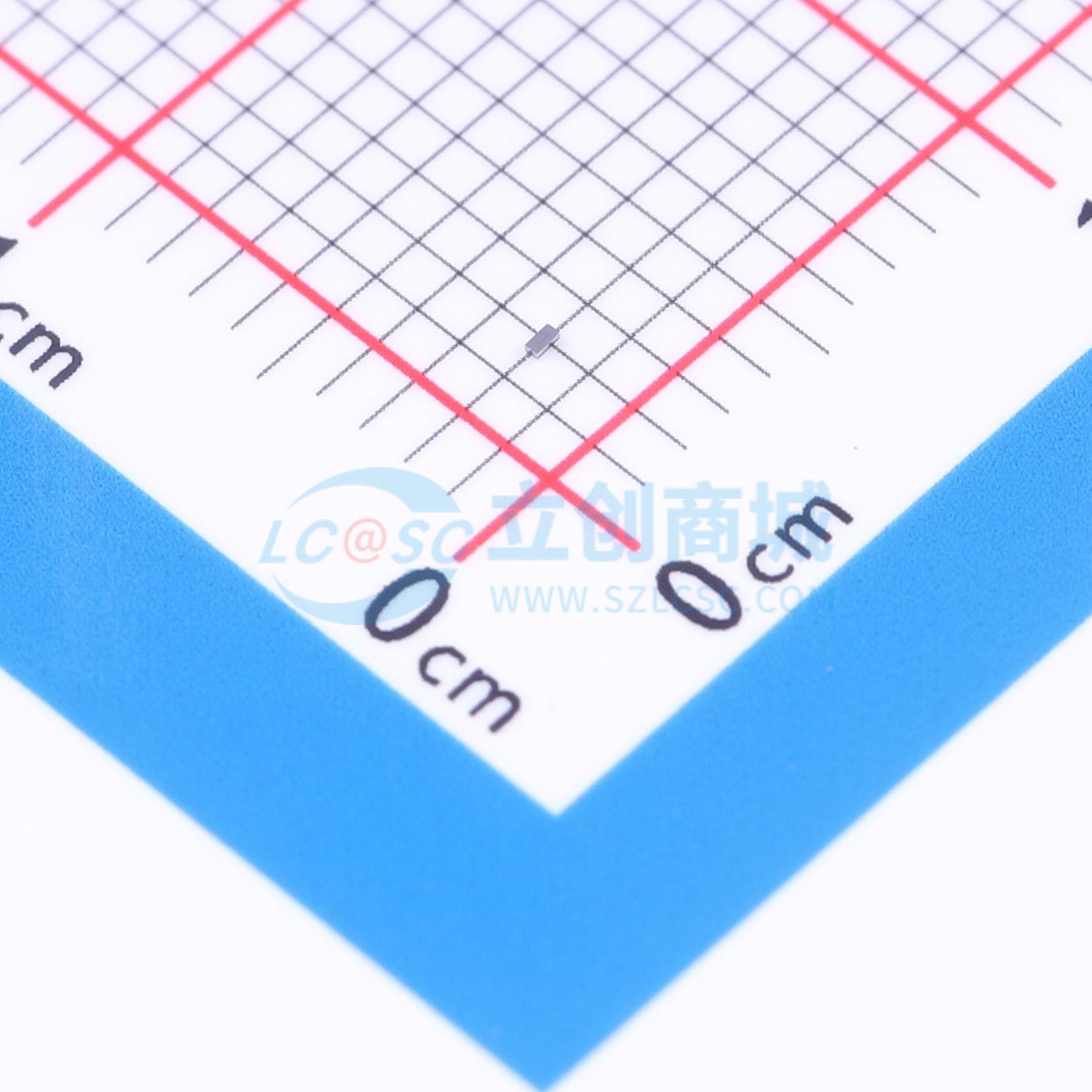

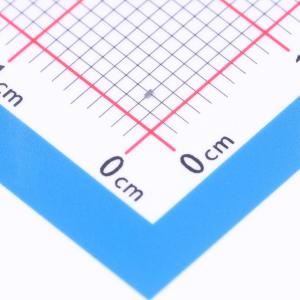

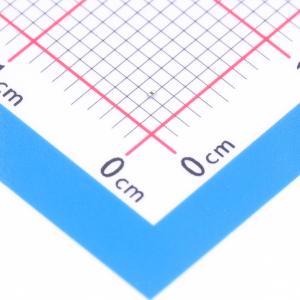

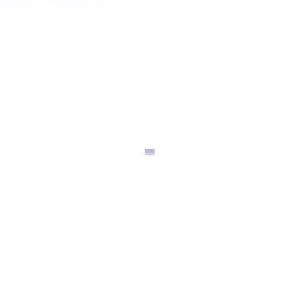

ESDZX168B-1BF4
双向TVS 16V截止 峰值浪涌电流：2.2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESDZX168B - 1BF4是一款双向单线瞬态电压抑制（TVS）二极管，旨在保护数据线或其他I/O端口免受静电放电（ESD）瞬变影响。由于具有极低的电容，ESDZX168B - 1BF4能够保护高速差分线，且不会影响信号完整性。凭借极低的钳位电压，ESDZX168B - 1BF4能够保护最敏感的亚微米技术电路
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDZX168B-1BF4
- 商品编号
- C41894049
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 2.2A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.12pF |
商品概述
ESDZX168B-1BF4是一款双向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。凭借其超低电容，它能够保护高速差分线路，且不影响信号完整性。其极低的钳位电压使其能够保护最敏感的亚微米技术电路。
商品特性
- 断态电压：16 V
- 超低钳位电压：在16 A Ipp TLP下为32 V
- 双向保护
- 超低电容：0.12 pF
- 极高带宽：>40 GHz
- 极低动态电阻：0.8 Ω
- 0201封装
- 符合ECOPACK2标准的组件
- 超出IEC 61000-4-2 等级4标准：±12 kV（接触放电），±30 kV（空气放电）
应用领域
- USB4
- USB 3.1 Gen 1 和 Gen 2
- HDMI 2.1
- 以太网 1G, 10G
- DisplayPort
- LVDS
