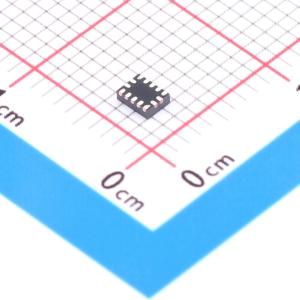

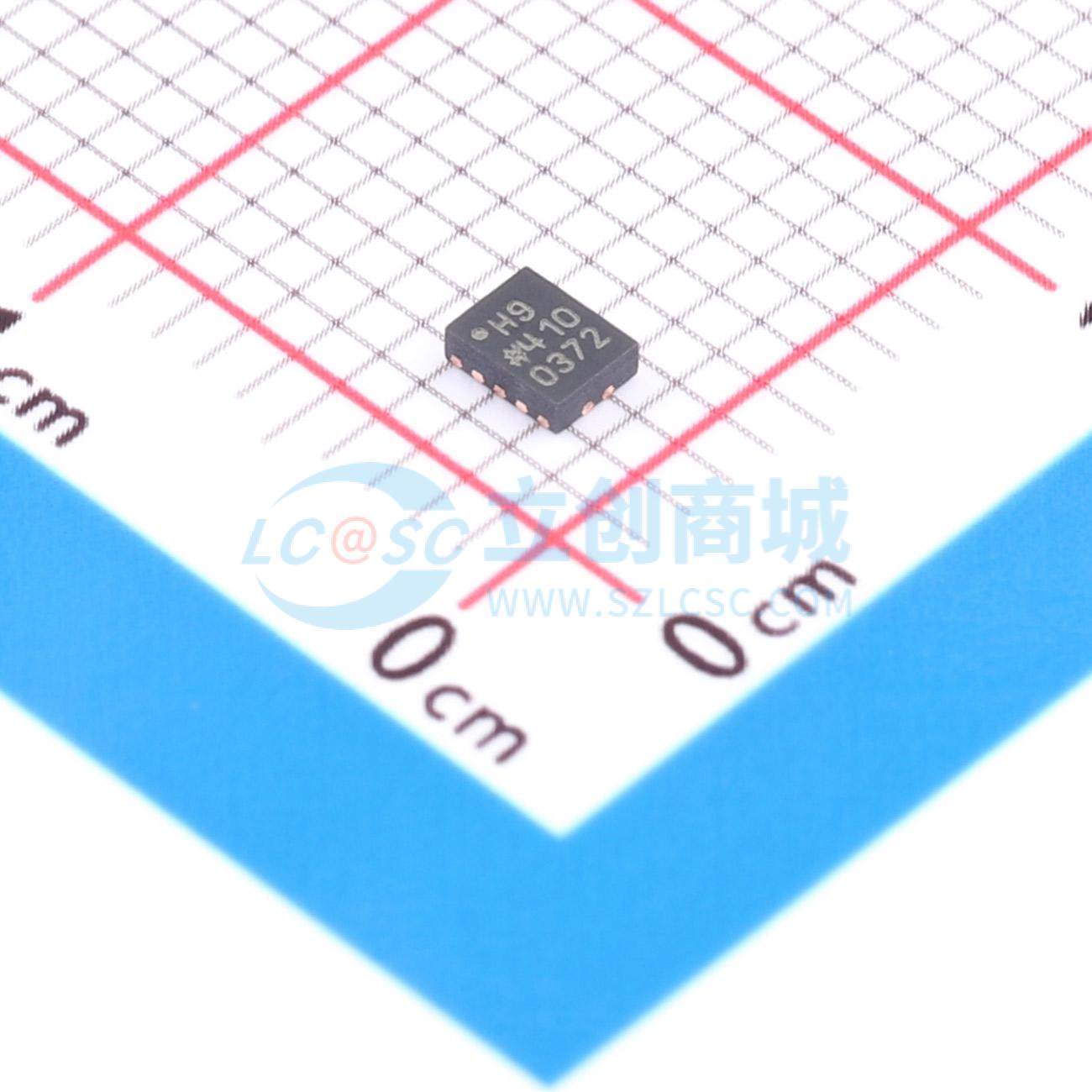

温馨提醒：图片仅供参考，商品以实物为准
AD4052BCPZ-R2
紧凑型低功耗16位EasyDrive逐次逼近寄存器模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4052BCPZ-R2
- 商品编号
- C41896967
- 商品封装
- LFCSP-14(2x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 2MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.15LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 86.1dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 13.6MHz~18.4MHz；16MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 10nA | |
| 功能特性 | 双极性输入 | |
| 微分非线性 | 0.1LSB |
商品概述
AD4052/AD4058是功能多样、16位、逐次逼近寄存器型模数转换器，可在不牺牲精度的前提下实现低功耗、高密度的数据采集解决方案。这些模数转换器在性能与功耗效率之间实现了独特的平衡，并具备创新的功能，可根据系统的即时需求，在高分辨率模式与低功耗模式之间无缝切换。它们非常适合电池供电、紧凑型数据采集和边缘传感应用。其易驱动特性支持高效的模拟前端设计。较小的采样电容最大限度地提高了输入阻抗，从而降低了对通常由逐次逼近寄存器型模数转换器所需的高带宽、高功耗放大器的依赖。宽广的输入共模范围固有地支持差分和单端信号。AD4052/AD4058支持具有掉电模式和中断驱动固件的微控制器。自主模式可在数字主机休眠时实现超范围事件检测。平均模式可按需提供高分辨率测量，同时减轻主机处理器的计算负担。自定时器件使能信号可将模拟前端器件的电源循环与模数转换器采样时刻同步，从而优化系统功耗，同时最大限度地减少电源启动建立误差。AD4052/AD4058还支持对电压基准进行电源循环，并使用电源作为模数转换器基准电压，以实现额外的节能。器件配置和模数转换器数据回读通过稳健的4线串行外设接口支持，所有数据传输均支持循环冗余校验。AD4052/AD4058采用紧凑型LFCSP和WLCSP封装，工作温度范围宽广，非常适合多种多样的应用。
商品特性
- 小尺寸，高性能
- 最大积分非线性：±0.5 LSB
- 信噪比：86.1 dB（V_REF = 3.3 V）
- 每次转换能耗：1.35 nJ
- 采样模式下功耗：1 MSPS/500 kSPS时为1.35 mW/0.68 mW
- 自主模式下功耗：1 MSPS/300 kSPS时为370 μW/112 μW
- 待机功耗：4.1 μW
- 多功能信号调理集成
- 易驱动特性支持小型、低功耗模拟前端设计
- 兼容差分和单端信号链
- 宽共模输入范围
- 最大限度地减少数字主机活动和功耗
- 具备窗口比较器和中断生成功能的自主采样
- 具有连续和突发采样选项的平均滤波器
- 为配套器件提供电源循环同步
- 4线串行外设接口兼容1.8 V至3.3 V逻辑电平
- 封装尺寸：2.00 mm × 2.6 mm LFCSP 和 1.67 mm × 1.97 mm WLCSP
- 宽广的工作温度范围：-40°C 至 +125°C
应用领域
- 电池供电数据采集
- 生命体征监测
- 生物和化学分析
- 地质和地震传感
- 运动与机器人技术
