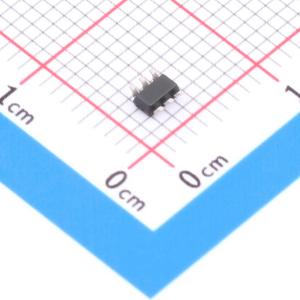

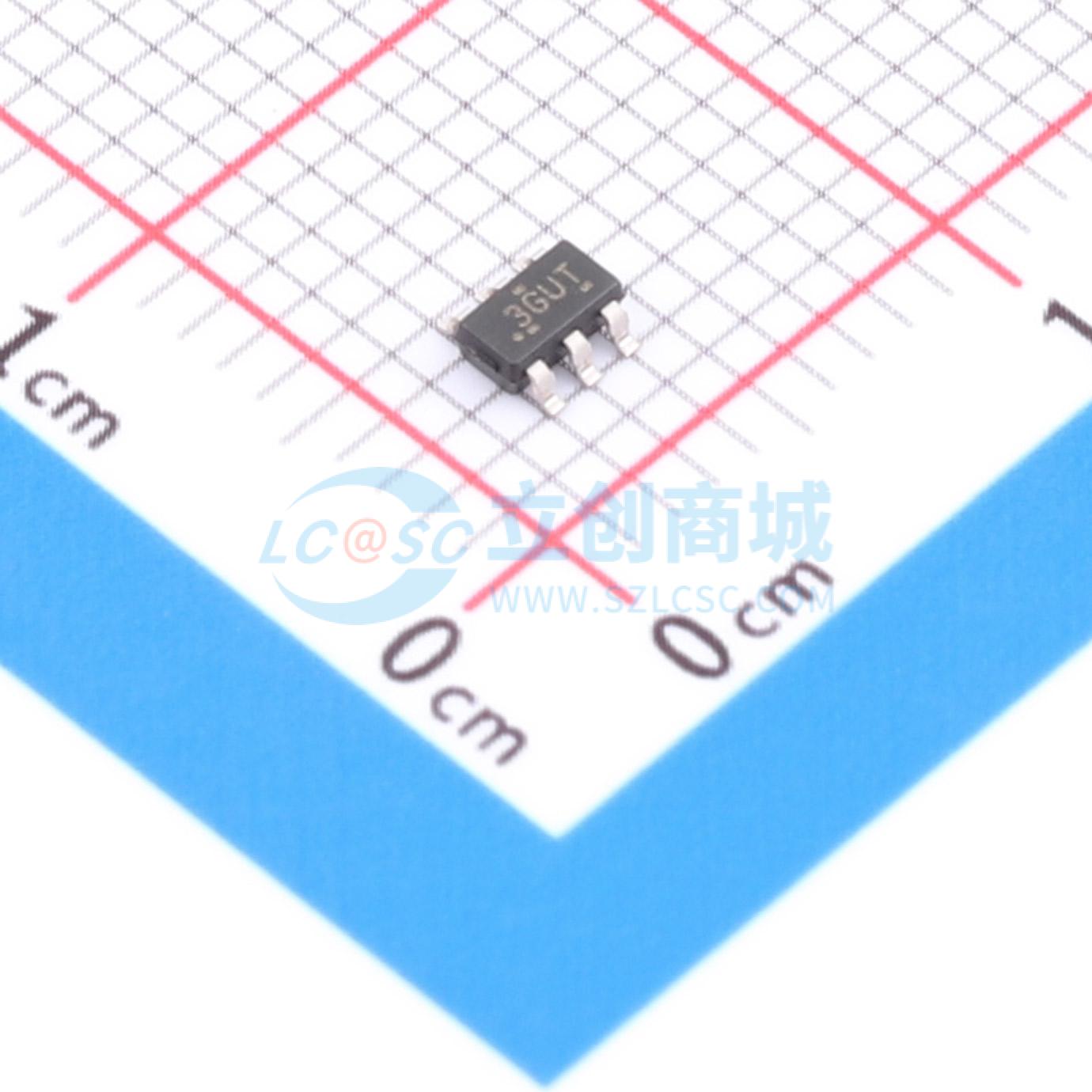

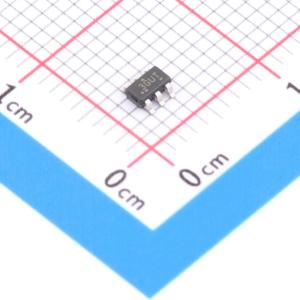

TMUX1219DBVRQ1

5V双向、2:1通用开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款通用互补金属氧化物半导体(CMOS)单极双投(SPDT)开关，可根据SEL引脚的状态在两个电源输入之间切换。1.08V至5.5V的宽工作电源电压范围支持用于广泛的汽车应用。该器件可在源极(Sx)和漏极(D)引脚上支持从GND到VDD范围的双向模拟和数字信号。4nA的低电源电流使其可用于便携式应用。所有逻辑输入均具有兼容1.8V逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保TTL和CMOS逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。
品牌名称: TI(德州仪器)
商品型号: TMUX1219DBVRQ1
商品编号: C41889906
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.051489克(g)

商品参数

商品概述

TMUX1219-Q1 是一款通用互补金属氧化物半导体 (CMOS) 单极双投 (SPDT) 开关。TMUX1219-Q1 可根据 SEL 引脚的状态在两个输入之间切换。1.08V 至 5.5V 的宽工作电源电压范围支持用于广泛的汽车应用。该器件可在源极 (Sx) 和漏极 (D) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。低电源电流使其可用于便携式应用。所有逻辑输入均具有兼容 1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。如需了解所有可用封装，请参阅数据表末尾的封装选项附录。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1: -40℃ 至 125℃ 环境工作温度
器件 HBM 分类等级 H1C
器件 CDM 分类等级 C3
轨到轨运行
双向信号路径
兼容 1.8V 逻辑电平
失效防护逻辑
低导通电阻: 3Ω
宽电源电压范围:1.08V 至 5.5V
-40℃ 至 +125℃ 工作温度
低电源电流:4nA
转换时间:14ns
先断后合开关
ESD 保护 HBM : 2000V

应用领域

模拟和数字开关
I2C 和 SPI 总线多路复用
高级驾驶辅助系统 (ADAS)
车身电子装置和照明
信息娱乐系统与仪表组
区域架构
车身控制模块
电池管理系统
远程信息处理
汽车音响主机

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	导通电阻(Ron)	3Ω@5V
	工作电压	1.08V~5.5V

	属性	参数值
	导通电容(Con)	23pF
	带宽	250MHz
	工作温度	-40℃~+125℃
	功能特性	双向模拟通道；电平转换；故障保护
	电荷注入	-2pC；-10pC；-6pC；-3pC
