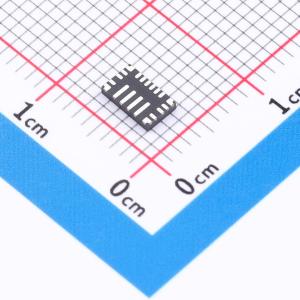

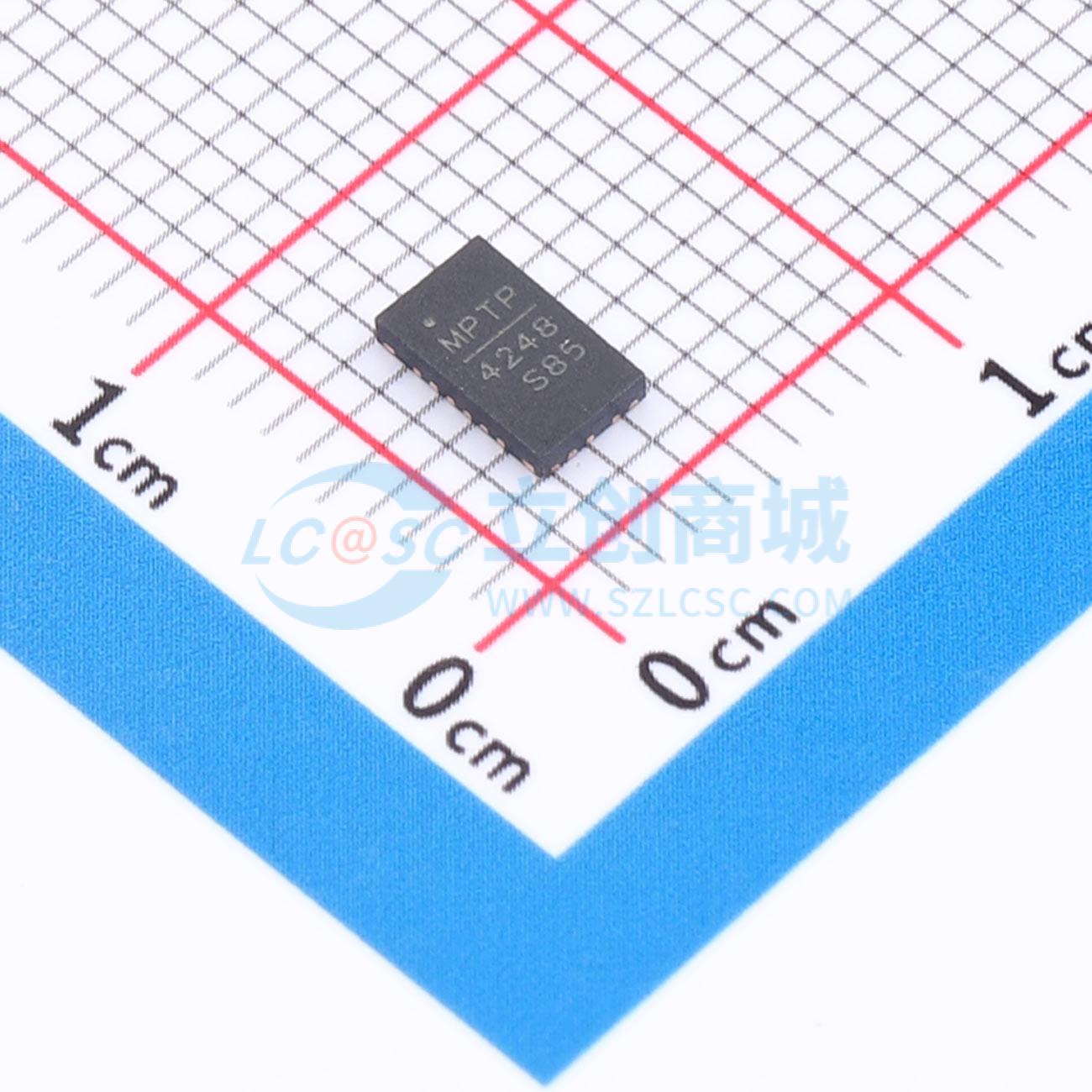

温馨提醒：图片仅供参考，商品以实物为准
MP4248GQV-0011-Z
36V,140W Buck-Boost 转换器，集成低侧 MOSFET，支持高侧电流检测和 I²C 接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带有两个集成低端MOSFET(LS-FET)的降压-升压转换器。该器件可在一定输入电压(VIN)范围内提供高达140W的峰值输出功率,效率出色。适用于USB功率传输(PD)应用,可通过I2C接口与外部USB PD控制器配合工作。I2C接口和一次性可编程(OTP)存储器为可配置特性提供了灵活性。故障条件保护包括带高端(HS)电流检测的恒流(CC)限流、输出过压保护(OVP)和热关断(TSD)。需要最少数量的现成标准外部组件,采用QFN 20(3mmx5mm)封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4248GQV-0011-Z
- 商品编号
- C41885606
- 商品封装
- QFN-20(3x5)
- 包装方式
- 编带
- 商品毛重
- 1.356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 打嗝限流；线缆补偿；可调限流；EMI优化(抖频模式)；工作状态指示；逐波限流；输出放电；过流保护；轻载高效模式 | |
| 接口 | I2C；PMBus | |
| 输入电压 | 3.6V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 1V~36V | |
| 输出电流 | 7A | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP4248 是一款集成了两个低边 MOSFET 的升降压转换器。该器件在特定输入电压范围内，可提供高达 140W 的峰值输出功率，并具有出色的效率。它适用于 USB 供电应用，可通过 I²C 接口与外部 USB PD 控制器协同工作。I²C 接口和一次性可编程存储器为可配置功能提供了灵活性。故障条件保护包括采用高边电流检测的恒流限流、输出过压保护和热关断。该器件所需的外部标准元件数量极少，采用 QFN-20 封装。
商品特性
- 通过 IEC62368-1 认证
- 140W 升降压转换器，集成低边 MOSFET
- 集成高边 MOSFET 栅极驱动器
- 可配置输入欠压锁定
- 3.6V 至 36V 启动输入电压范围
- 1V 至 36V 输出电压范围，精度为 1%
- 支持当输出电压大于 3.5V 时，输入电压下降至 2.8V
- 高达 98% 的峰值效率
- I²C 可配置基准电压范围：0.1V 至 2.147V，分辨率为 1mV
- 精确的输出恒流限流：±5%，支持高边电流检测
- 精确的输出电流监控
- 符合 USB PD 3.1 EPR AVS 和 PPS 规范
- 可选的 280kHz、420kHz 和 580kHz 开关频率
- 可选强制 PWM 模式或自动 PFM/PWM 模式
- 输出偏置 VCC LDO，以实现更高效率
- 通过 RSENSE 实现线路压降补偿
- 具备 I²C、警报和 OTP 存储器
- EN 关断被动放电
- 输出过流、过压和热关断保护
- 采用 QFN-20 封装
应用领域
- USB Type-C 和 USB 供电
- USB Type-C PD 显示器和扩展坞
- USB Type-C、USB Type-A 通信接口、车载充电器
- 无线充电
