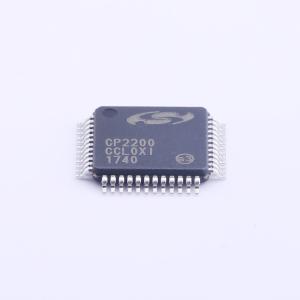

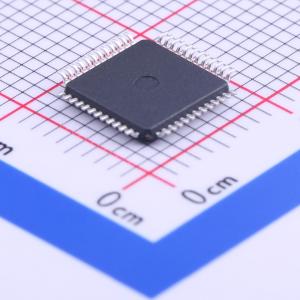

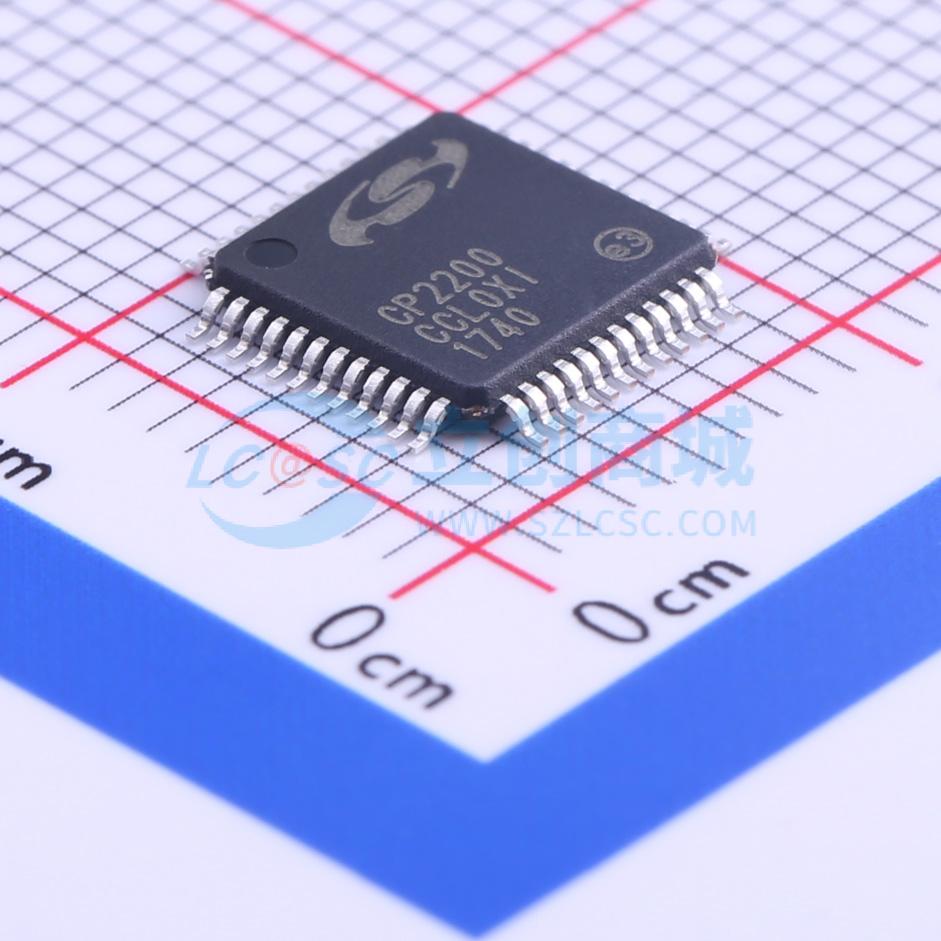

CP2200-GQR
CP2200-GQR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- CP2200-GQR
- 商品编号
- C42726
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | 并行 | |
| 工作电压 | 3.1V~3.6V |
商品概述
CP2200/1是一款单芯片以太网控制器，集成了IEEE 802.3以太网媒体访问控制器（MAC）、10BASE - T物理层（PHY）和8 kB非易失性闪存。它有紧凑的5x5 mm QFN - 28封装（有时称为“MLF”或“MLP”）和48引脚TQFP封装。CP2200/1可为任何拥有11个或更多端口I/O引脚的微控制器或主机处理器添加以太网连接功能。8位并行接口总线在复用和非复用模式下均支持英特尔和摩托罗拉总线格式。非复用模式下的数据传输速率可超过30 Mbps。 片上闪存可用于存储用户常量、网页服务器内容，或作为通用非易失性存储器。工厂会预先在闪存的最后六个存储位置中编程一个唯一的48位MAC地址。CP2200/1中存储有唯一的MAC地址，这通常可省去大多数嵌入式系统产品制造过程中的序列化步骤。 CP2200/1有四种不同功能级别的电源模式，允许主机处理器管理整个系统的功耗。可选的中断引脚还允许主机进入“睡眠”模式，并在接收到数据包或CP2200/1接入网络时唤醒。自动协商功能使该设备能够自动检测网络支持的最有效的双工模式（半双工/全双工）。
商品特性
- 集成IEEE 802.3 MAC和10 BASE - T PHY
- 与100/1000 BASE - T网络完全兼容
- 支持自动协商的全/半双工模式
- 自动极性检测与校正
- 冲突时自动重传
- 自动填充和CRC生成
- 支持广播和多播MAC寻址
- 8位复用或非复用模式
- 复用模式下仅需11个I/O引脚
- 英特尔或摩托罗拉总线格式
- 接收数据包中断和网络唤醒功能
- 8192字节的在系统编程（ISP）非易失性存储器
- 工厂预编程的唯一48位MAC地址
- 无需外部EEPROM
- LED输出驱动器（链路/活动）
- 专用的2 kB RAM发送缓冲区和4 kB RAM接收FIFO缓冲区
- 上电复位
- 5 V耐压I/O
- 免版税的带设备驱动的TCP/IP协议栈
- TCP/IP协议栈配置向导
- 硬件诊断软件和示例代码
应用领域
- 远程传感与监测
- 库存管理
- VoIP电话适配器
- 销售点设备
- 网络时钟
- 嵌入式网页服务器
- 远程以太网到UART桥接器
