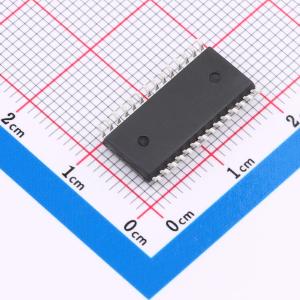

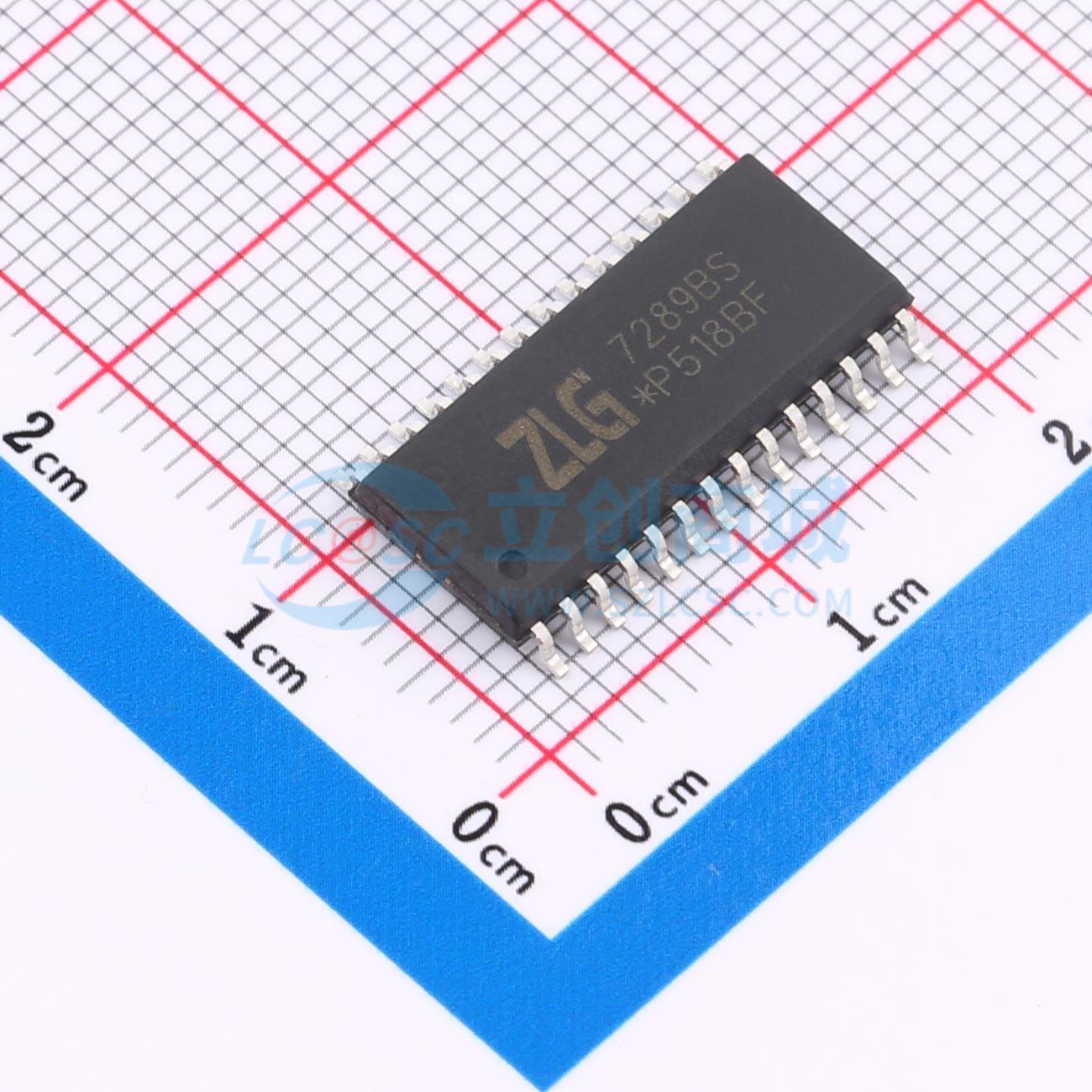

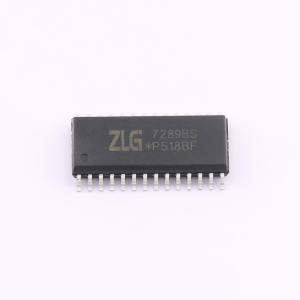

温馨提醒：图片仅供参考，商品以实物为准
ZLG7289BS
ZLG7289BS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SPI串行接口 LED 数码管及键盘控制芯片
- 品牌名称
- ZLG(致远电子)
- 商品型号
- ZLG7289BS
- 商品编号
- C42732
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x8位 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~6V | |
| 其他特性 | 键盘扫描；共阴极 |
商品概述
ZLG7289A是具有SPI串行接口功能的可同时驱动8位共阴式数码管或64只独立LED的智能显示驱动芯片，该芯片同时还可连接多达64键的键盘矩阵，单片即可完成LED显示﹑键盘接口的全部功能。 ZLG7289A内部含有译码器，可直接接受BCD码或16进制码，并同时具有2种译码方式。此外，还具有多种控制指令，如消隐﹑闪烁﹑左移﹑右移﹑段寻址等。 ZLG7289A具有片选信号，可方便地实现多于8位的显示或多于64键的键盘接口。
商品特性
- 串行接口
- 无需外围元件可直接驱动LED
- 各位独立控制译码/不译码及消隐和闪烁属性
- 循环左移/循环右移指令
- 具有段寻址指令，方便控制独立LED
- 64键键盘控制器，内含去抖动电路
应用领域
- 仪器仪表
- 工业控制器
- 条形显示器
- 控制面板
