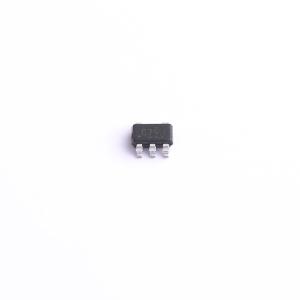

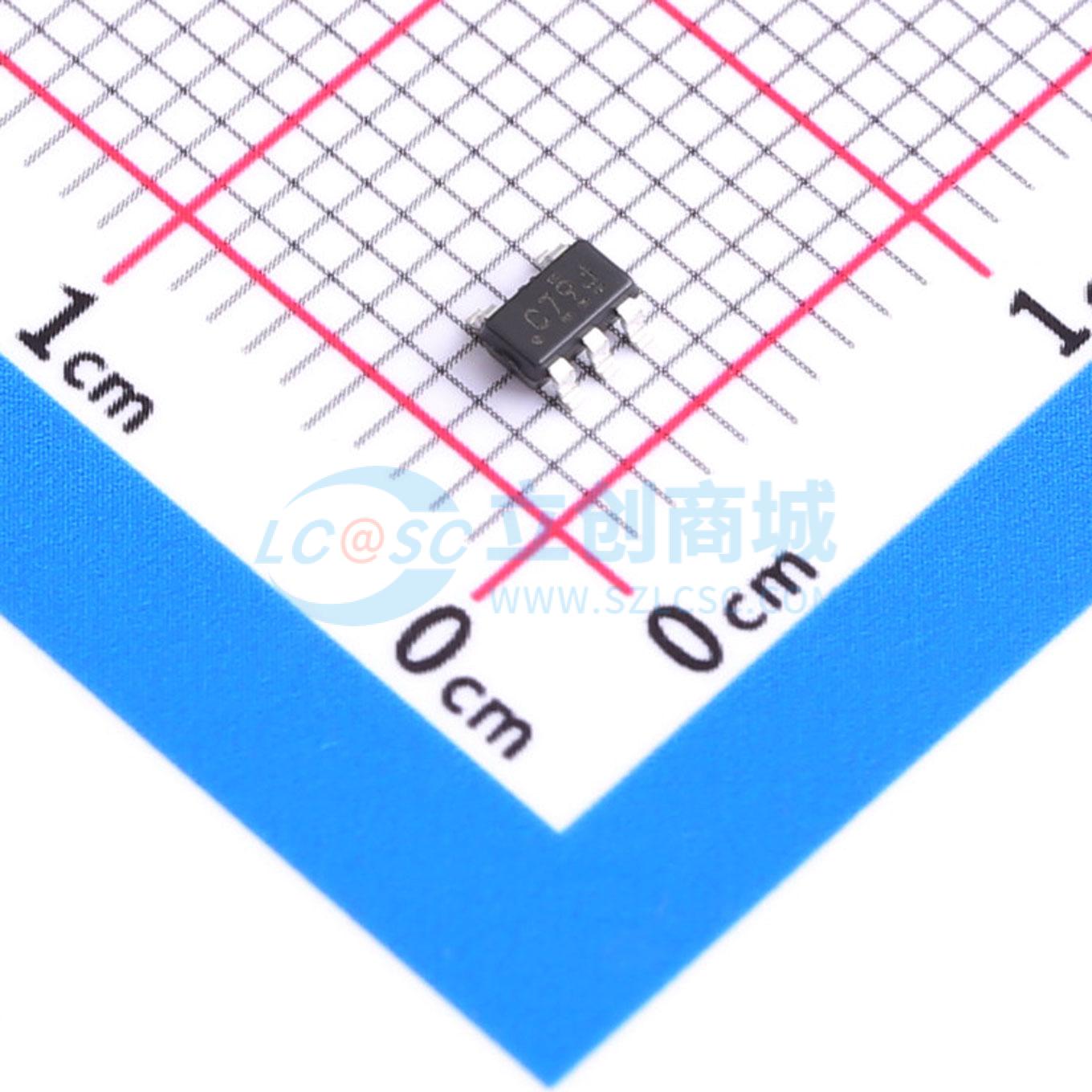

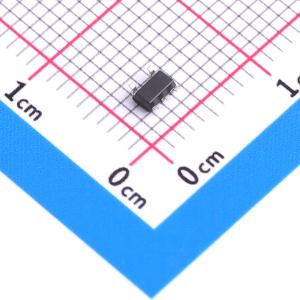

SN74LVC1G79DBVR
单路上升沿D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G79 单路上升沿触发 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G79DBVR
- 商品编号
- C42878
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 160MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 推挽式 | |
| 传播延迟(tpd) | 4.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 1.3ns | |
| 保持时间 | 1ns |
商品概述
SN74LVC1G79是一款单路上升沿触发D型触发器，设计用于1.65V~5.5V Vcc工作。当D输入端的数据满足建立时间要求时，数据会在时钟脉冲的上升沿传输到Q输出端；时钟触发发生在电压电平，不直接与时钟脉冲的上升时间相关；保持时间间隔结束后，D输入端的数据改变不会影响输出端的电平。NanoFree封装采用裸片作为封装本体。该器件完全符合部分掉电应用的规范，内置的Ioff电路可在器件掉电时禁用输出，抑制电流回流，避免器件损坏。
商品特性
- 提供多种封装类型可选，包含NanoFree封装、SOT-23、SC70、SOT、DSBGA封装
- 锁存性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 支持5V Vcc供电工作
- 输入可承受最高5.5V电压
- 支持降压转换至Vcc
- 在3.3V、50pF负载条件下，最大传输延迟tpd为6ns
- 低功耗，最大静态电流Icc为10μA
- 在3.3V条件下输出驱动能力为±24mA
- Ioff支持部分掉电模式与背驱保护
- 提供-40℃~+85℃、-40℃~+125℃两种工作温度范围规格
应用领域
- 测试测量领域
- 企业交换领域
- 电信基础设施领域
- 个人电子设备
- 白色家电
