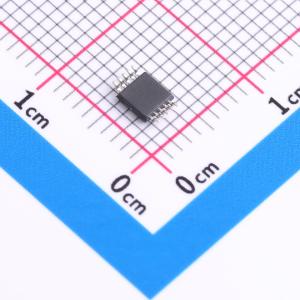

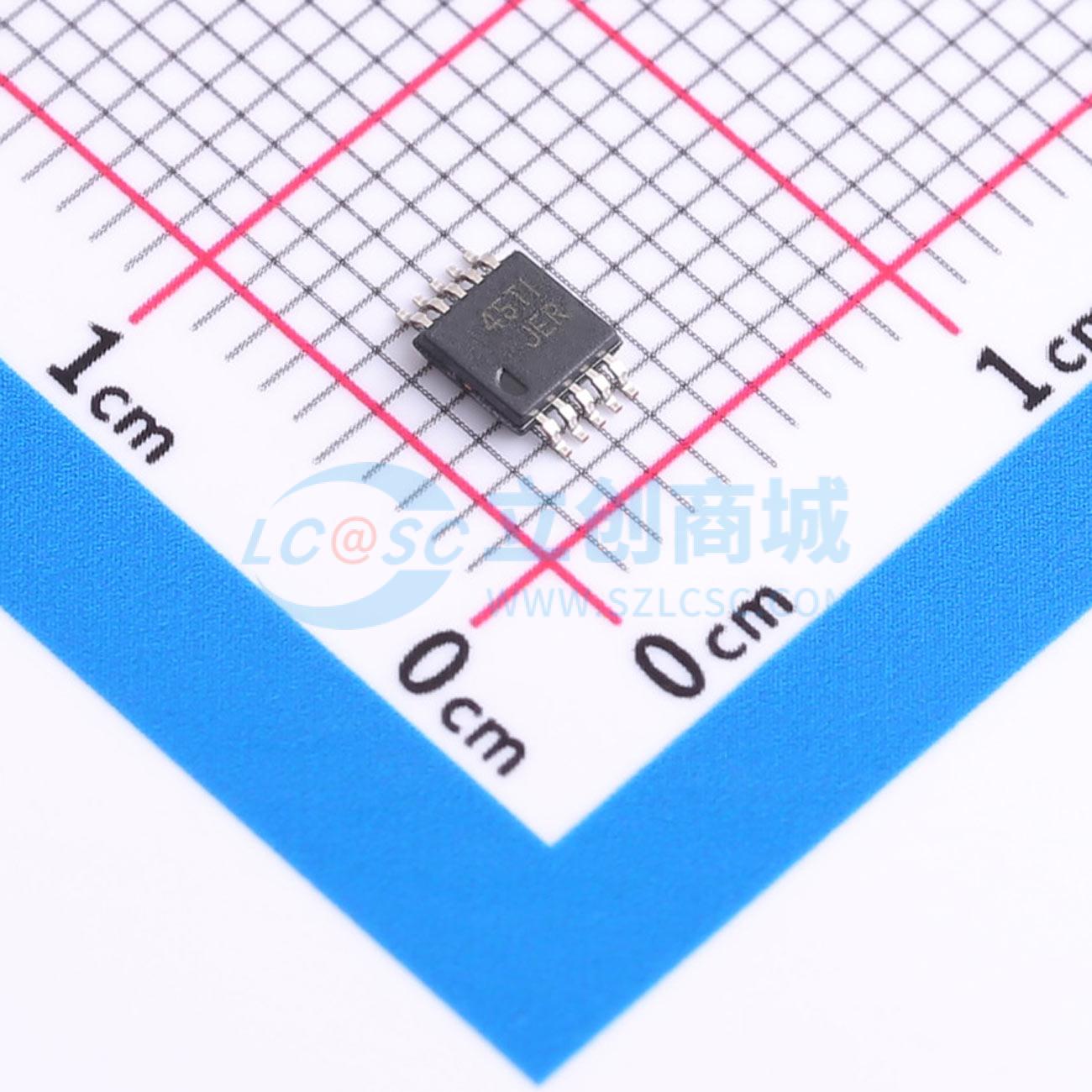

TS5A23159DGSR

双SPDT模拟开关，5V/3.3V 2通道2:1多路复用器/解复用器

描述: 双单刀双掷(SPDT)模拟开关，设计用于1.65V至5.5V的工作电压。具有低导通电阻和良好的导通电阻匹配特性。
品牌名称: TI(德州仪器)
商品型号: TS5A23159DGSR
商品编号: C42751
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

TS5A23159是一款双单刀双掷（SPDT）模拟开关，设计工作电压范围为1.65 V至5.5 V。该器件具有低导通电阻和出色的导通电阻匹配特性，并具备先断后通功能，可防止信号从一个通道传输到另一个通道时出现信号失真。该器件的总谐波失真（THD）性能出色，且功耗极低。这些特性使该器件适用于便携式音频应用。

商品特性

掉电模式下隔离，V₊ = 0
规定先断后通切换
低导通电阻（1 Ω）
控制输入可承受5.5 V电压
低电荷注入
出色的导通电阻匹配
低总谐波失真（THD）
1.65 V至5.5 V单电源供电
闩锁性能符合JESD 78 II类标准，超过100 mA
ESD性能按照JESD 22标准测试：2000 V人体模型（A114 - B，II类）、1000 V带电器件模型（C101）

应用领域

手机
个人数字助理（PDA）
便携式仪器
音频和视频信号路由
低压数据采集系统
通信电路
调制解调器
硬盘驱动器
计算机外设
无线终端和外设

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	1.65V~5.5V
	导通时间(ton)	20ns

	属性	参数值
	导通电阻(Ron)	1.1Ω
	关闭时间(toff)	15ns
	工作温度	-40℃~+85℃
	导通电容(Con)	55pF
	带宽	100MHz
