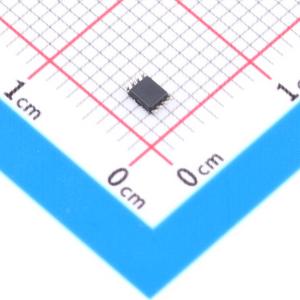

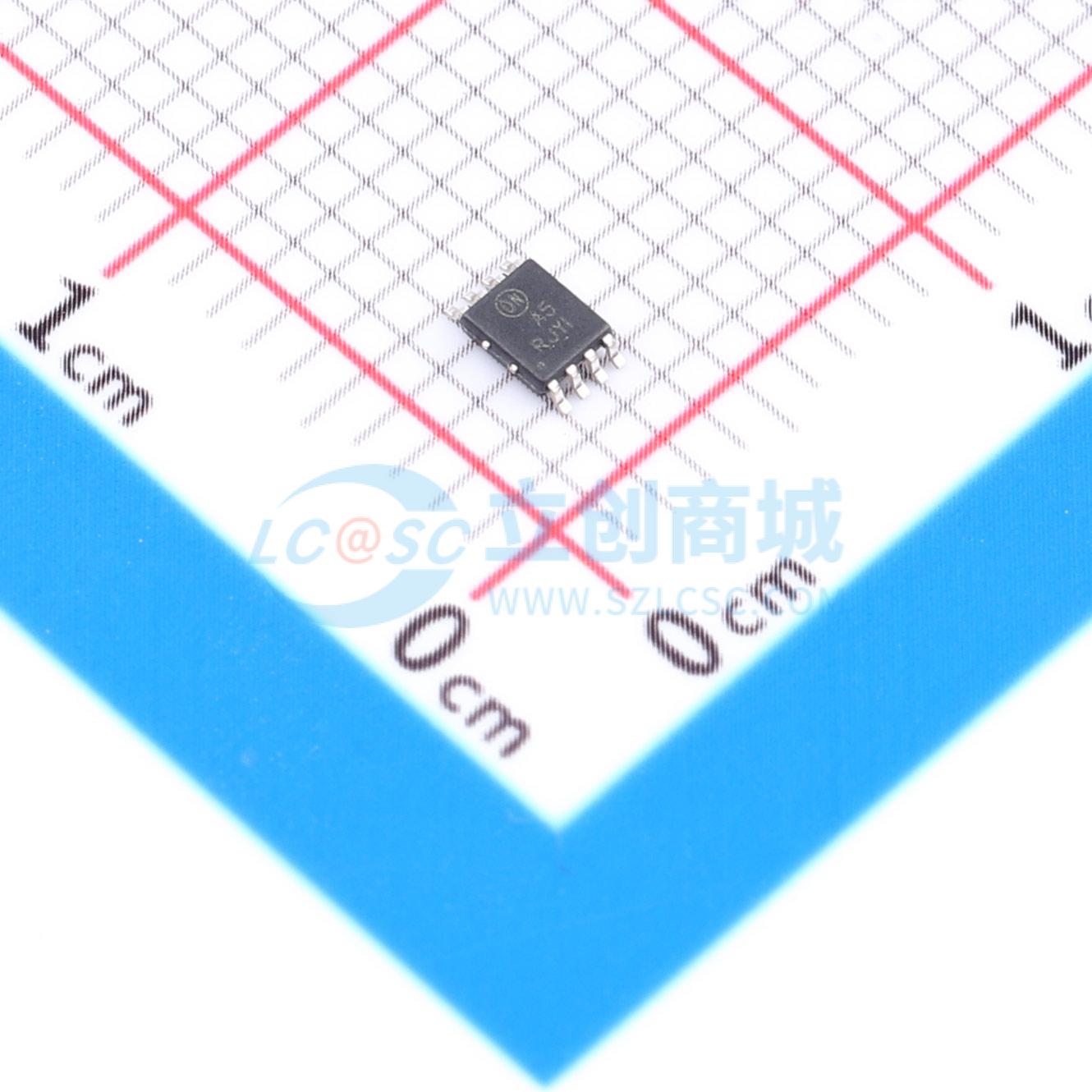

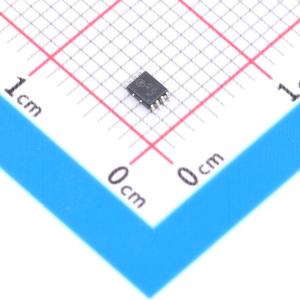

温馨提醒：图片仅供参考，商品以实物为准
NLA9306USG
双路双向 I²C 总线和 SMBus 电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NLA9306是一款双路双向I²C总线和SMBus电压电平转换器，带有使能（EN）输入，工作电压范围为1.0V至3.6V（Vref(1)）以及1.8V至5.5V（Vbias(ref)(2)）。NLA9306无需使用方向引脚即可实现1.0V至5V之间的双向电压转换。开关的低导通电阻（Ron）可使连接的传播延迟降至最低
- 品牌名称
- onsemi(安森美)
- 商品型号
- NLA9306USG
- 商品编号
- C41775738
- 商品封装
- US-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 数据速率 | 2Mbps | |
| 工作电压(VCCA) | 1V~3.6V | |
| 工作电压(VCCB) | 1.8V~5.5V | |
| 每个电路通道数 | 2 | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 自动方向检测；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | SMBus；I2C | |
| 芯片类型 | 电平转换器 |
