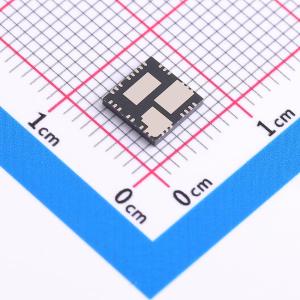

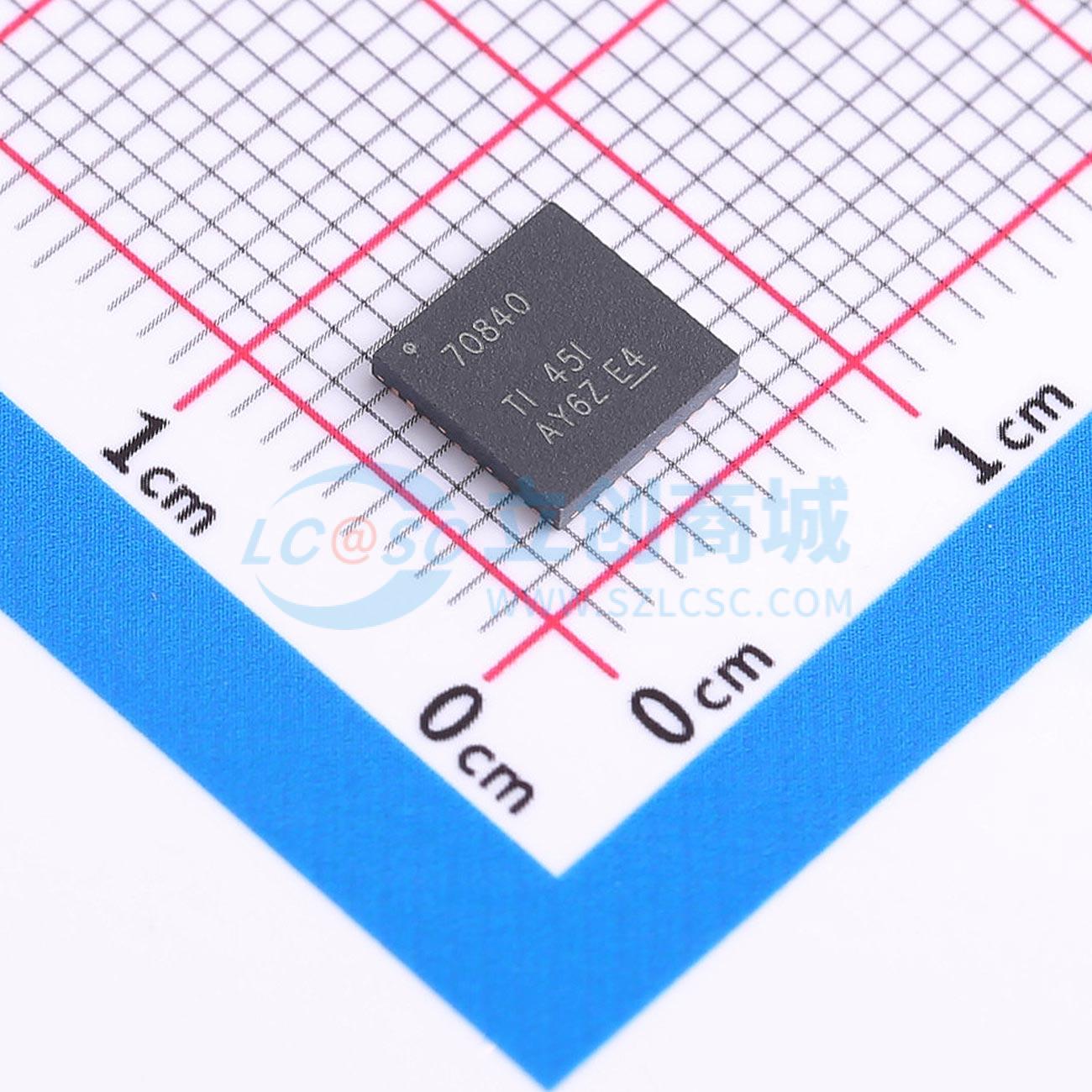

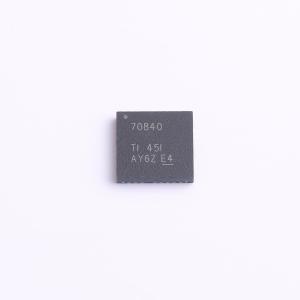

LM70840RRXR
降压型 4A 4.5V~80V
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM70840RRXR
- 商品编号
- C41775881
- 商品封装
- VQFN-29(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~80V | |
| 输出电压 | 800mV~55V | |
| 输出电流 | 4A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 8.2uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM708x0 是低 IQ、宽 VIN 同步降压转换器系列，专为 4.5V 至 80V 输入电压范围设计，在提供高达 8A 输出电流的同时具有 3.3V/5V/12V 固定输出电压或可调输出电压。 LM708x0 使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。一对 LM708x0 转换器可设置为以交错模式（并联输出）运行，可实现精确的电流共享，适用于需要高达 16A 输出电流的应用。 LM708x0 具有独特的双随机展频 (DRSS) 功能，能够将低频三角调制与高频逐周期随机调制相结合，在广泛的频带上提高 EMI 性能。
LM708x0 是多芯片直流/直流转换器系列，具有高侧和低侧功率 MOSFET 以及多功能降压控制器，可实现在 4.5V 至 80V 宽输入电压范围内运行的高效率同步降压稳压器所需的所有功能。LM708x0 配置为提供固定的 3.3V、5V 或 12V 输出，或者提供 0.8V 至 55V 之间的可调节输出。 使用分流电阻器的电流模式控制方案可提供固有线路前馈、逐周期峰值电流限制和简便的环路补偿。该器件还支持宽占空比范围，适用于高输入电压和低压降应用，以及需要高电压转换比（例如 10:1）的应用。振荡器频率为用户可编程，可设置为 200kHz 到 2.2MHz 之间的值。LM708x0 可与施加到 PFM/SYNC 引脚上的外部时钟同步。 可将外部辅助电源连接到 BIAS 引脚，以在高输入电压应用中尽可能提高效率。用户可选的二极管仿真功能支持非连续导通模式 (DCM) 运行，从而进一步提高轻负载条件下的效率并降低功率损耗。其他保护特性包括：电流限制、热关断、UVLO 和远程关断功能。 LM708x0 集成了多项功能以简化符合各种 EMI 标准的要求，其中包括 CISPR 11 B 类标准，其定义工业级 EMI 要求。双随机展频 (DRSS) 技术可降低峰值谐波 EMI 信号。 引脚 QFN 封装，带有外露的 VIN、SW 和 PGND 焊盘，可最大限度地提高散热效果。
商品特性
- 通信：WLAN、AAS 和 RRU
- 可提供用于功能安全系统设计的文档
- 具有多功能降压控制器和稳健功率 MOSFET 的同步直流/直流转换器
- 宽输入电压范围：4.5V 至 80V
- 关断模式电流：2.3μA
- 将 48V 电压调节至 5V 的空载 IQ：8.2μA
- 1% 精度、3.3V/5V/12V 固定或 0.8V 至 55V 可调输出电压
- 双相运行模式下的输出电流高达 16A
- 专为满足低 EMI 要求而设计
- 有助于符合 CISPR 11 B 级标准
- 引脚可选式 ±8% 双随机展频可降低峰值发射
- 开关频率：200kHz 至 2.2MHz
- 引脚可配置自动或 FPWM 运行
- 固有保护特性，可实现稳健设计
- 内部断续模式过流保护
- 使能、电源正常和热关断
- 内部或外部环路补偿
- 6mm × 6mm 热优化，符合 RoHS 标准，QFN - 29 封装，具有无铅镀层
应用领域
- 工业：电机驱动（伺服/交流）、工厂自动化、非公路车辆和电动自行车
