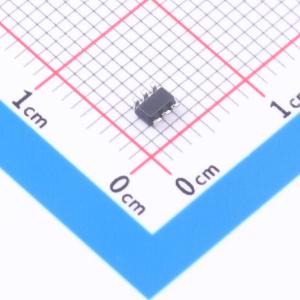

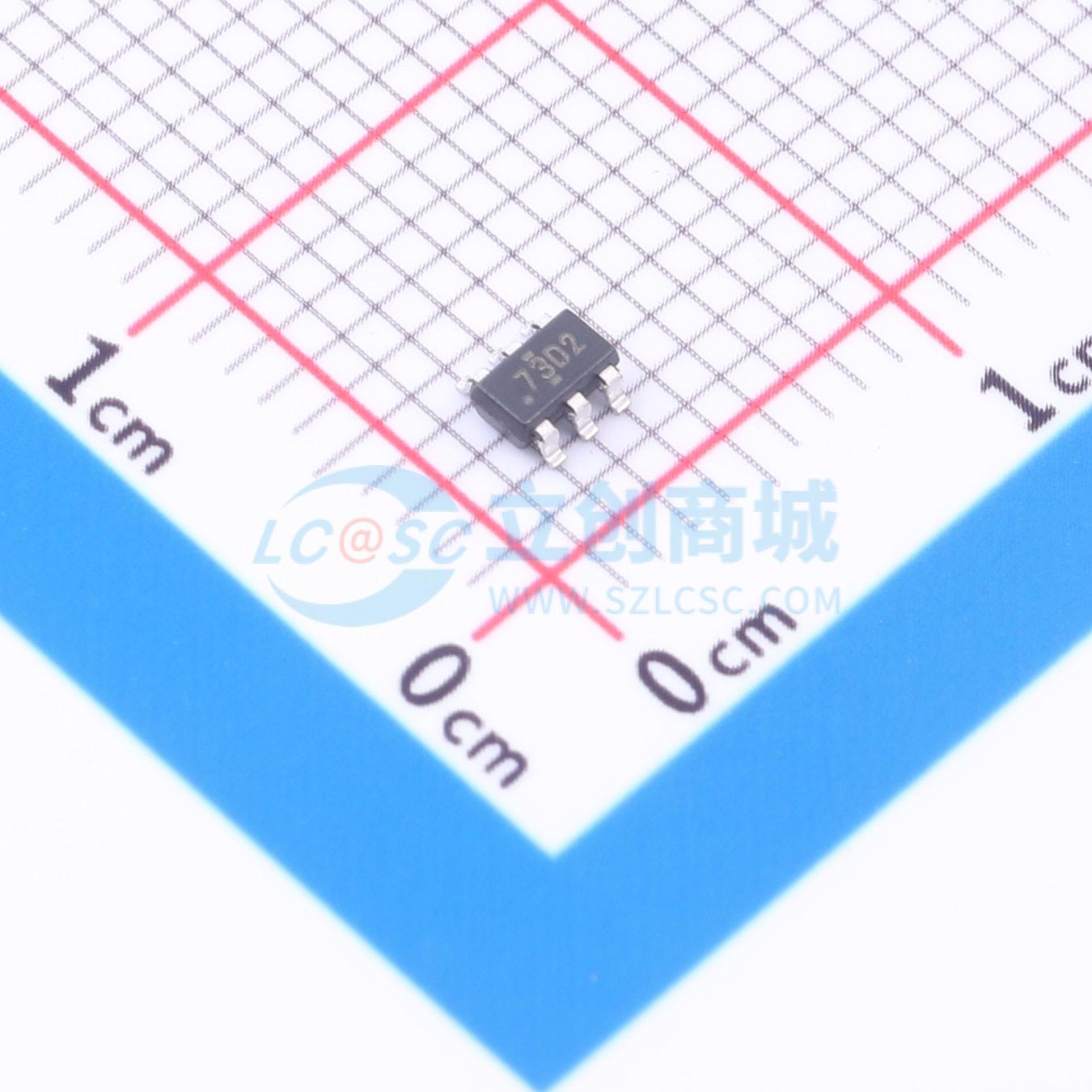

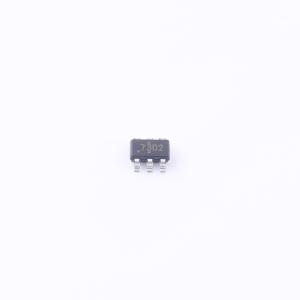

TMAG5173D2QDBVRQ1

TMAG5173-Q1是一款低功耗线性3D霍尔效应传感器，设计用于广泛的汽车和工业应用。该器件在X、Y、Z轴集成了三个独立的霍尔效应传感器。精密模拟信号链路支持要求窄设计公差的应用。集成安全机制可实现稳健的功能安全系统设计。该器件可用于1D线性测量、2D角度测量、3D操纵杆测量、磁阈值交叉检测以及各种用户可配置开关功能应用。数字滤波选项支持最高32倍传感器数据积分，以提升噪声性能。I2C接口在支持多种工作VCC范围的同时，可确保与微控制器实现无缝数据通信。该器件集成了温度传感器，可用于多种系统功能，例如热预算检查或给定磁场的温度补偿计算。TMAG5173-Q1支持多种工作模式（包括唤醒和休眠模式），以优化系统功耗和工作速度。在激活模式下，器件可自主执行连续转换。在待机模式下，微控制器可使用INT引脚或I2C通信触发新转换。在休眠模式下，器件功耗极低，并保留配置寄存器值。集成角度计算引擎（CORDIC）可为轴上和离轴拓扑提供完整360°角度位置信息，角度分辨率为1/16度。可根据用户配置寄存器选择，对X-Y、Y-Z或Z-X中的任意平面执行角度计算。器件具有磁增益和偏移校正功能，可减轻系统机械误差源的影响。TMAG5173-Q1可通过用户寄存器配置，启用磁轴和温度通道转换的任意组合。器件支持多种I2C读取帧，以及循环冗余校验和诊断状态通信。TMAG5173-Q1提供四种不同的工厂编程I2C地址。器件还支持通过修改用户可配置的I2C地址寄存器获得额外的I2C地址。每个可订购器件都可配置为选择两种磁场范围中的一种，以适配系统校准期间的磁体强度和元件布局。器件在-40℃至+125℃的宽环境温度范围内可保持一致性能。

• 高精度线性3D霍尔效应传感器，可优化位置感应速度和精度
• X/Y/Z轴灵敏度室温误差最大为±2.5%
• X-Y轴灵敏度失配温漂最大为±2%
• X-Y角度测量室温误差最大为±1.1°
• X-Y角度测量温漂最大为±1.2°
• 单轴转换速率为20kSPS
• 符合功能安全要求:为功能安全应用开发，提供可辅助ISO 26262系统设计的文档；系统能力最高达ASIL D；硬件完整性最高达ASIL B或SIL 2
• AEC-Q100认证，适用于汽车应用，温度等级1:工作温度范围-40℃至125℃
• 支持可配置电源模式，休眠模式典型电流为8nA
• X/Y/Z轴可选线性磁场范围:TMAG5173x1-Q1为±40mT、±80mT；TMAG5173x2-Q1为±133mT、±266mT
• 可在用户定义的磁场和温度阈值触发中断信号
• 支持可配置单极性和全极性开关功能
• 集成带增益和偏移调整的角度CORDIC计算
• 支持可配置平均滤波，用于降噪
• 带循环冗余校验（CRC）的I2C接口，I2C时钟最高速度为1MHz
• 可通过I2C或专用INT引脚触发转换
• 集成多种磁体类型的温度补偿
• 内置温度传感器
• 供电范围为2.3V至3.6V
• I2C和INT引脚耐压最高为5.5V

• 转向柱控制
• 方向盘控制
• 换挡系统
• 电动自行车
• 执行器
• 车门模块
• 电动座椅
• 磁性接近开关
