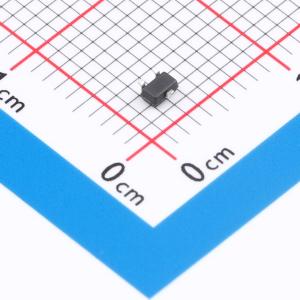

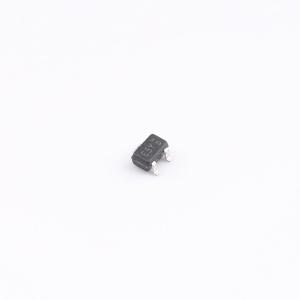

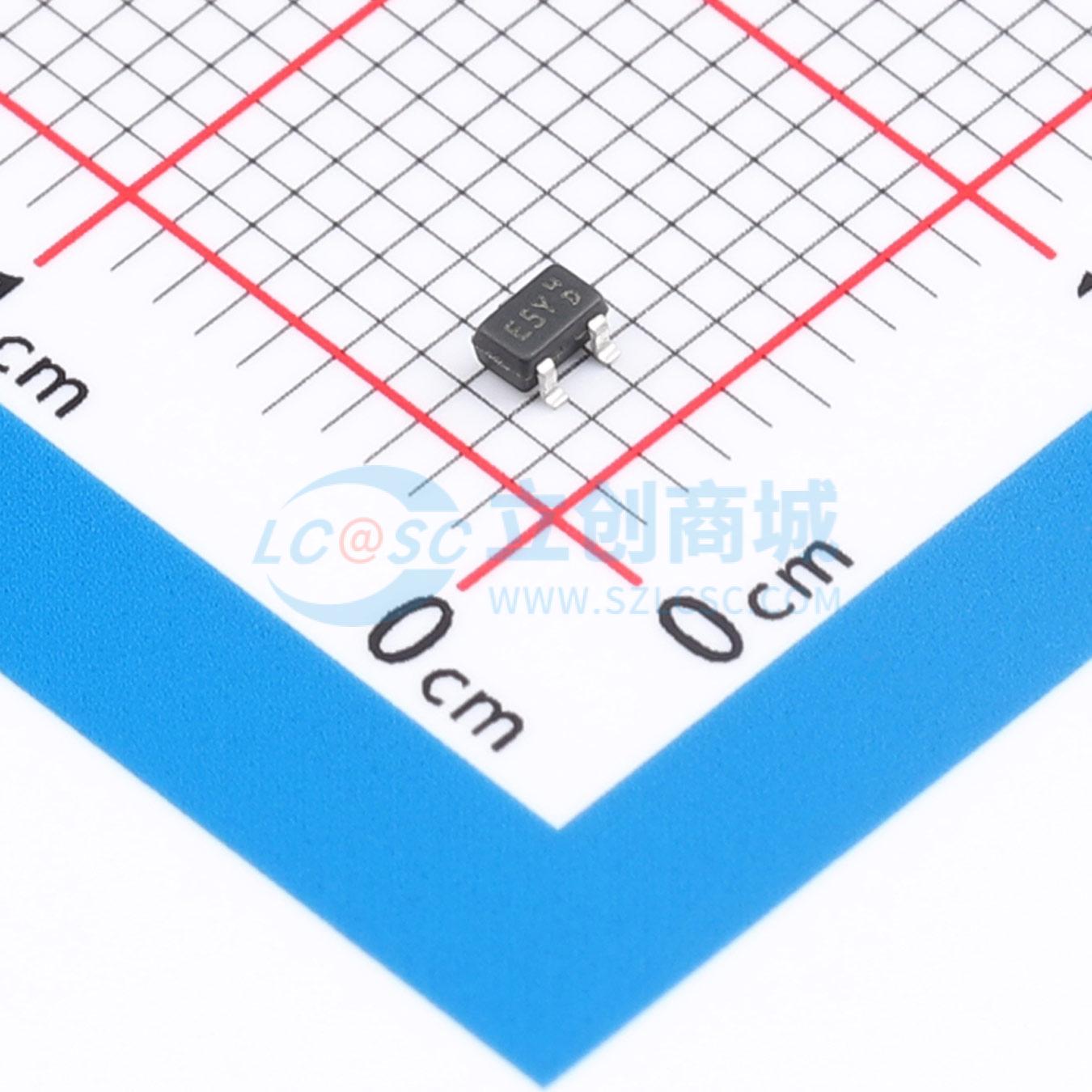

温馨提醒：图片仅供参考，商品以实物为准
ESDA5WY
ESDA5WY
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA5WY
- 商品编号
- C41751693
- 商品封装
- SOT-323-3L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 14.5V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 175W@8/20us | |
| 反向电流(Ir) | 3nA | |
| Cj-结电容 | 4pF |
商品概述
ESDAXxWY系列汽车单向瞬态电压抑制器（TVS）专为恶劣环境设计，可保护敏感电子设备免受电气过应力（EOS）、雷击浪涌和静电放电（ESD）的损坏或闩锁效应影响，且无老化效应和性能漂移。 因此，它可以有利地替代用于电压调节优化的压敏电阻（MOV）、多层压敏电阻（MLV）以及齐纳二极管。它是高可靠性和高质量系统的理想选择。 此外，该产品采用流行的小型SOT323 - 3L（Jedec SC - 70）封装，尺寸为2.1mm × 2.0mm，非常适合空间受限的应用。
商品特性
- 通过AEC - Q101认证，具备生产件批准程序（PPAP）能力
- 双线单向ESD和EOS保护
- 在反向工作电压VR下漏电流极低（IR < 50 nA）
- 峰值脉冲功率高达300 W（8/20 μs）
- 高ESD保护等级：高达30 kV
- 开启速度快，钳位电压低
- 最高工作结温Tj：175°C
- SOT323 - 3L封装
- 符合ECOPACK2 RoHS标准的元件
- 符合以下标准：J - STD - 020 MSL 1级、UL94 V0；IPC7531焊盘尺寸和JEDEC注册封装
- 符合ISO 10605 - C = 150 pF，R = 330 Ω：空气放电±30 kV；接触放电>±25 kV
- 符合ISO 10605 - C = 330 pF，R = 330 Ω：空气放电±30 kV；接触放电>±20 kV
- 符合ISO 7637 - 3：脉冲3a： - 150 V；脉冲3b： + 150 V；脉冲2a：±85 V
应用领域
- 必须抑制静电放电和其他瞬态的低速和直流汽车应用
- 微控制器（MCU）和集成电路（SBC、DSP）的低速数据线和电源线
- MOSFET栅极保护
- 开关和按钮
- 音频线
- I2C、SPI通信总线
