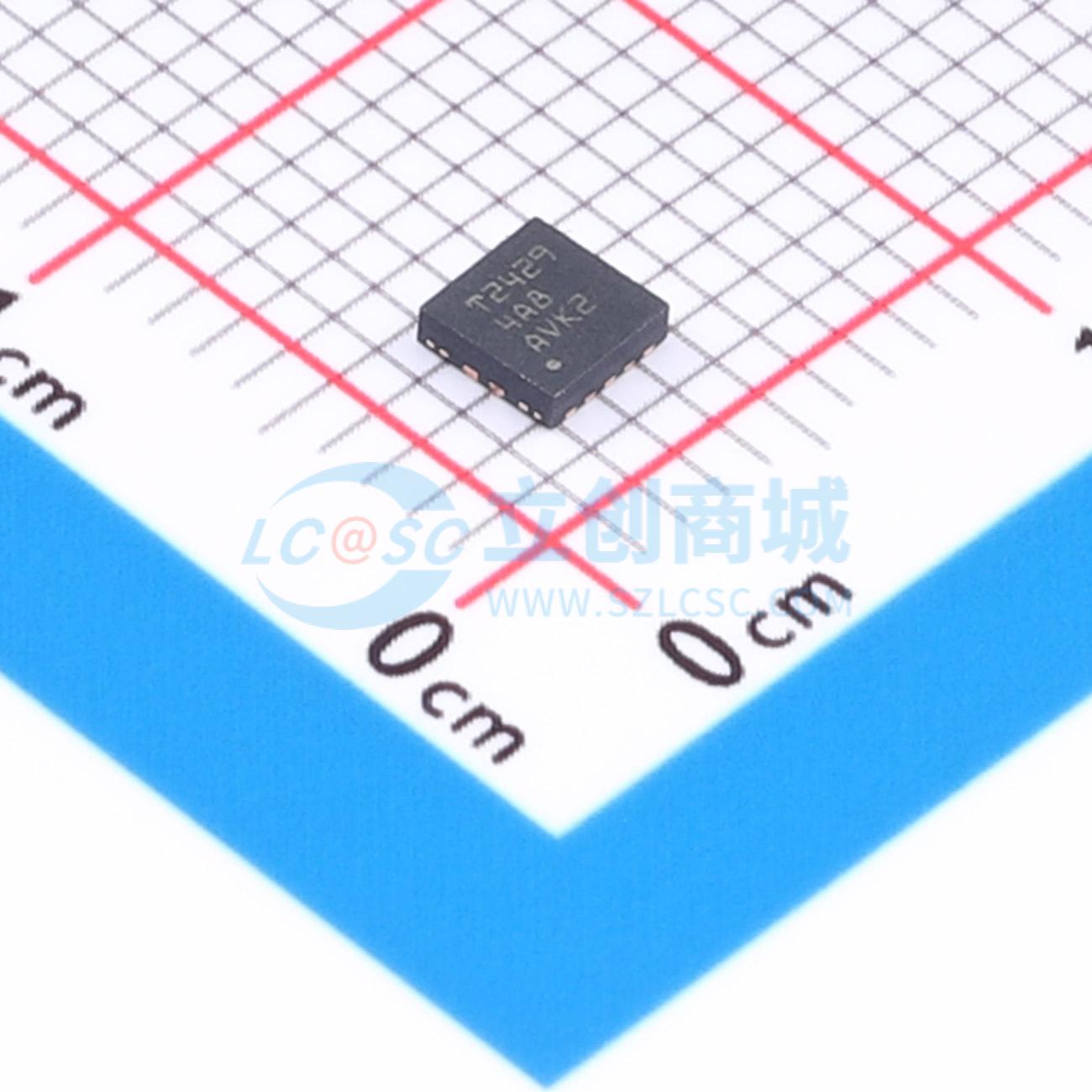

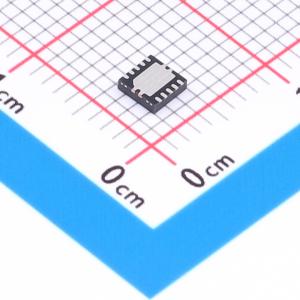

温馨提醒：图片仅供参考，商品以实物为准
THVD2429DRCR
采用小型封装、具有集成浪涌保护和高总线故障保护功能的3V至5.5V RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THVD24x9器件是半双工RS-485收发器，集成了浪涌保护功能。浪涌保护是通过在标准8引脚SOIC(D)封装以及小型10引脚VSON封装中集成瞬态电压抑制器(TVS)二极管实现的。此功能提高了可靠性，可以更好地抵抗耦合到数据电缆的噪声瞬变，而无需外部保护元件。
- 品牌名称
- TI(德州仪器)
- 商品型号
- THVD2429DRCR
- 商品编号
- C41755914
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.178677克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 5.7mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 欠压锁定；热插拔保护；Tx/Rx启用；热关断保护；失效保护；使能关断 |
商品概述
THVD24x9 器件是半双工 RS-485 收发器，集成了浪涌保护功能。浪涌保护是通过在标准 8 引脚 SOIC (D) 封装以及小型 10 引脚 VSON 封装中集成瞬态电压抑制器 (TVS) 二极管实现的。此功能提高了可靠性，可以更好地抵抗耦合到数据电缆的噪声瞬变，而无需外部保护元件。采用标准引脚排列 SOIC 封装的 THVD24x9 器件由 3.3V 或 5V 单电源供电。此外, 采用 10 引脚 VSON 封装的 THVD24x9 器件支持额外的 VIO 电源, 可在低至 1.65V 的电源电平下运行 IO。此系列器件具有宽共模电压范围, 因而适用于长线缆上的多点应用。
商品特性
- 符合或超出 TIA/EIA-485A 标准要求
- 3V至5.5V电源电压
- 采用 9 mm² 封装、集成浪涌保护功能的业界超小型 RS-485 器件
- VIO 支持从 1.65V 到 VCC 的电源电平
- ±3kV/42Ω IEC 61000-4-5 1.2/50 μs 浪涌 (SOIC)
- ±1.5kV/42Ω IEC 61000-4-5 1.2/50 μs 浪涌 (VSON)
- ±8kV IEC 61000-4-2 接触放电
- ±4kV IEC 61000-4-4 电气快速瞬变
- ±15kV HBM ESD
- ±42V直流总线故障
- 有两种速度等级
- THVD2419 : 250kbps
- THVD2429 : 20Mbps
- 温度范围:-40℃ 至 125℃
- 扩展级运行，共模范围:±25V
- 用于噪声抑制的较大接收器滞后
- 关断模式下的低功耗 : < 5μA
- 适用于热插拔功能的无干扰上电和断电
- 开路、短路和空闲总线失效防护
- 1/8 单位负载（多达 256 个总线节点）
- 采用业界通用 8 引脚 SOIC 封装，可实现快插兼容性
- 采用 3 mm × 3 mm 无引线 (VSON) 封装、集成浪涌保护功能的小型 RS-485 器件
应用领域
- 无线基础设施
- 工厂自动化
- 电机驱动器
- 楼宇自动化
- HVAC
- 电网基础设施
