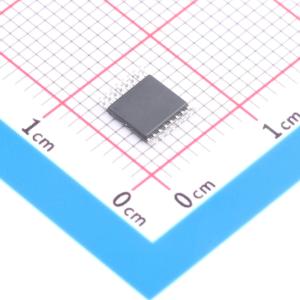

TJ232ETD
5V 双通道 RS-232 驱动器/接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- TJ232ETD
- 商品编号
- C41755916
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 140Kbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±2kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 10mA | |
| 功能特性 | 短路保护；自动电平转换 |
商品概述
TJ232是一款符合RS-232标准的双驱动器/接收器，采用单电源供电，其发射器的双极输出电压由内置电压倍增器通过四个外部1.0μF电容生成，专为现代高性能计算系统以及需要在远程对象之间实现高可靠性信息交换的高速电子设备而设计。输入电压电平兼容标准CMOS和TTL电平。
商品特性
- 输出电压电平兼容CMOS和TTL集成电路的输入电平
- 符合所有EIA/TIA-232E和V.28/V.24规范
- 电源电压范围4.5至5.5V
- 低输入电流：25℃时为1.0μA
- 输出电流24mA
- 可耐受静电电压不低于2kV
- 提供SOP-16和TSSOP-16封装
应用领域
- 便携式计算机
- 电池供电的RS-232系统
- 接口转换
- 低功耗调制解调器
- 终端
