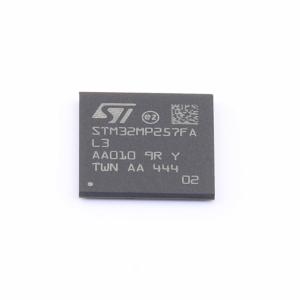

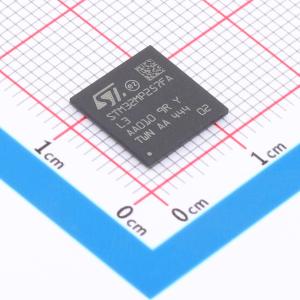

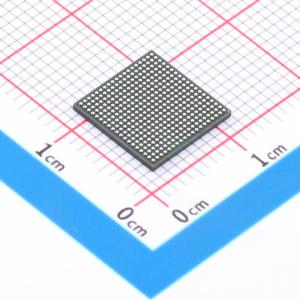

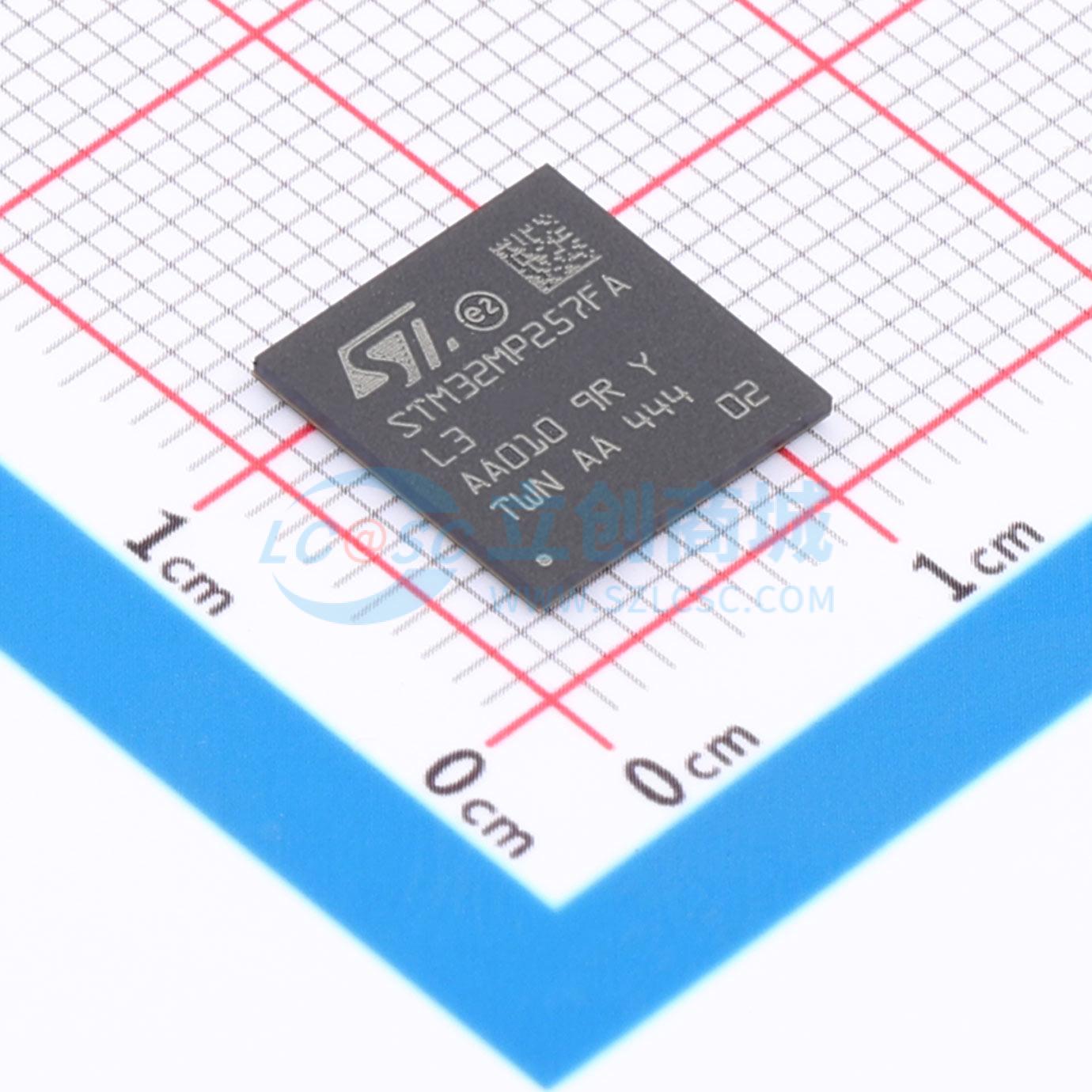

STM32MP257FAL3

基于Arm的双Cortex - A35 1.5 GHz + Cortex - M33微处理器，具备人工智能、3D图形处理单元、视频编码器/解码器、TFT/DSI/LVDS接口、USB 3.0、PCIe和加密功能。有VFGBA361（10×10mm，间距0.5mm）、VFGBA424（14×14mm，间距0.5mm）、TFGBA436（18×18mm，间距0.8mm）等封装。

• 包含意法半导体（ST）最先进的专利技术。
• 核心：
  • 最高支持64位双核Arm Cortex - A35，最高1.5 GHz。
  • 每个核心有32KB指令 + 32KB数据一级缓存，512KB统一二级缓存。
  • 具备Arm NEON和Arm TrustZone。
  • 32位Arm Cortex - M33带浮点单元/内存保护单元，最高400 MHz。
  • L1有16KB指令/16KB数据缓存，具备Arm TrustZone。
  • 智能运行域中有32位Arm Cortex - M0+，最高200 MHz（自主模式下最高16 MHz）。
• 内存：
  • 外部DDR内存最高4GB。
  • 最高支持DDR3L - 2133 16/32位、DDR4 - 2400 16/32位、LPDDR4 - 2400 16/32位。
  • 808KB内部静态随机存取存储器：256KB AXI系统静态随机存取存储器、128KB AXI视频随机存取存储器或系统静态随机存取存储器扩展、256KB AHB静态随机存取存储器、备份域中128KB带纠错码的AHB静态随机存取存储器、备份域中8KB带纠错码的静态随机存取存储器、智能运行域中32KB。
  • 两个八线串行外设接口内存接口。
  • 灵活的外部内存控制器，最高16位数据总线：并行接口连接外部集成电路，以及支持最高8位纠错码的单层单元NAND闪存。
• 安全/可靠性：
  • 安全启动、TrustZone外设、主动防篡改、环境监测器、显示安全层、硬件加速器。
  • 完整的资源隔离框架。
• 复位和电源管理：
  • 1.71至1.95 V和2.7/3.0至3.6 V多段I/O电源。
  • 上电复位、掉电复位、电源电压检测和欠压复位。
  • 片上低压差线性稳压器和电源开关用于保留随机存取存储器、备份静态随机存取存储器、V_SW和智能运行域。
  • 为Cortex - A35和图形处理单元/神经网络处理单元（如果有）提供专用电源。
  • 内部温度传感器。
  • 低功耗模式：睡眠、停止和待机。
  • 待机模式下DDR内存数据保留。
  • 电源管理集成电路配套芯片控制。
• 低功耗：
• 时钟管理：
  • 内部振荡器：64 MHz高速内部振荡器、4/16 MHz中速内部振荡器、32 kHz低速内部振荡器。
  • 外部振荡器：16 - 48 MHz高速外部振荡器、32.768 kHz低速外部振荡器。
  • 最高8倍锁相环，支持分数模式。
• 通用输入/输出：
  • 最高172个带中断功能的安全I/O端口。
  • 最高6个唤醒输入。
  • 最高8个防篡改输入引脚 + 8个主动防篡改输出引脚。
• 互连矩阵：
  • 128位、64位、32位STNoC互连，最高600 MHz。
  • 32位Arm AMBA AHB互连，最高400 MHz。
• 4个直接内存访问控制器卸载CPU：
  • 总共48 + 4个物理通道。
  • 3个双主端口、高性能、通用直接内存访问控制器，每个16个通道。
  • 1个智能运行域中带4个通道的低功耗直接内存访问控制器。
• 最高51个通信外设：
  • 8个I²C FM+（1 Mbit/s，SMBus/PMBus）。
  • 4个I³C（12.5 Mbit/s）。
  • 5个通用异步收发传输器 + 4个通用同步异步收发器（12.5 Mbit/s，ISO7816接口、LIN、红外数据协会、串行外设接口） + 1个低功耗通用异步收发传输器。
  • 8个串行外设接口（50 Mbit/s，包括3个通过内部音频锁相环或外部时钟实现全双工I²S音频级精度） + 2个带光串行外设接口 + 4个带通用同步异步收发器。
  • 4个串行音频接口（立体声音频：I²S脉冲密度调制、数字音频接口发送），数字音频接口接收4个输入。
  • 3个安全数字多媒体卡控制器，最高8位（安全数字卡/嵌入式多媒体卡/安全数字输入输出）。
  • 最高3个控制器局域网控制器支持控制器局域网灵活数据速率协议，其中一个支持时间触发控制器局域网。
  • 1个USB 2.0高速主机，带嵌入式480 Mbits/s物理层。
  • 1个USB 2.0/3.0高速/超高速双角色数据，带嵌入式480 Mbits/s和5 Gbits/s物理层（5 Gbits/s物理层与PCI Express共享）。
  • 1个USB Type - C电源传输控制，带两个配置通道物理层。
  • 1个PCI Express，带嵌入式5 Gbits/s物理层（物理层与USB 3.0超高速共享）。
  • 最高3个千兆以太网接口。
  • 1个千兆以太网媒体访问控制，带一个物理层接口（可选）。
  • 1个千兆以太网媒体访问控制，带一个外部物理层接口，可选内部连接到一个嵌入式以太网交换机，提供两个外部物理层接口。支持时间敏感网络、IEEE 1588v2硬件、媒体独立接口/简化媒体独立接口/千兆媒体独立接口。
• 摄像头接口：
  • 摄像头接口#1（500万像素@30帧/秒）：MIPI CSI - 2，2条数据线，每条最高2.5 Gbit/s；8至16位并行，最高120 MHz；支持RGB、YUV、JPG、RawBayer格式，带精简图像信号处理器；精简图像信号处理器，具备边界划分、下采样、裁剪、3像素流水线。
  • 摄像头接口#2（100万像素@15帧/秒）：8至14位并行，最高80 MHz；支持RGB、YUV、JPG格式；具备裁剪功能；数字并行接口最高16位输入或输出。
• 7个模拟外设：
  • 3个模数转换器，最高12位分辨率（每个最高5 Msps，最高23个通道）。
  • 内部温度传感器。
  • 1个多功能数字滤波器，最高8个通道/8个滤波器。
  • 1个音频数字滤波器，1个滤波器和声音活动检测。
  • 内部（VREFBUF）或外部模数转换器参考电压V_REF +。
• 图形处理：
  • 可选3D图形处理单元：VeriSilicon。
  • 最高900 MHz。
  • 支持OpenGL ES 3.1、Vulkan 1.3、OpenCL 3.0、OpenVX 1.3。
  • 最高150 Mtriangle/s，900 Mpixel/s。
  • LCD - TFT控制器，最高24位 // RGB888。
  • 最高全高清（1920×1080）@60帧/秒。
  • 3层包括一个安全层。
  • 支持YUV格式，90°输出旋转。
  • 可选MIPI显示串行接口，4条数据线，每条最高2.5 Gbit/s。
  • 最高QXGA（2048×1536）@60帧/秒。
  • 可选平板显示接口 - 1和OpenLDI JEIDA/VESA（低压差分信号），最高2组4条数据线，每线最高1.1 Gbit/s。
  • 最高QXGA（2048×1536）@60帧/秒。
• 人工智能：
  • 可选神经网络处理单元：VeriSilicon。
  • 最高900 MHz。
  • 支持TensorFlowLite、ONNX、Linux神经网络。
• 视频处理：
  • 可选硬件视频编码器和解码器，最高600 MHz。
  • H264/VP8最高全高清（1920×1080）@60帧/秒。
  • JPEG最高500 Mpixel/s。
  • 128KB视频随机存取存储器。
• 最高34个定时器和7个看门狗：
  • 4个32位定时器，最高4个输入捕获/输出比较/脉冲宽度调制或脉冲计数器和正交（增量）编码器输入。
  • 3个16位高级电机控制定时器。
  • 10个16位通用定时器（包括2个无脉冲宽度调制的基本定时器）。
  • 5个16位低功耗定时器。
  • 安全实时时钟，亚秒级精度和硬件日历。
  • 最高2×4个Cortex - A35系统定时器（安全、非安全、虚拟、虚拟机监视器）。
