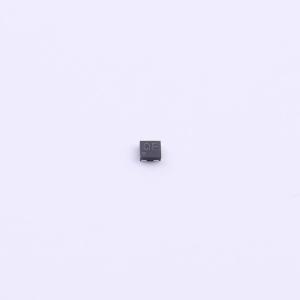

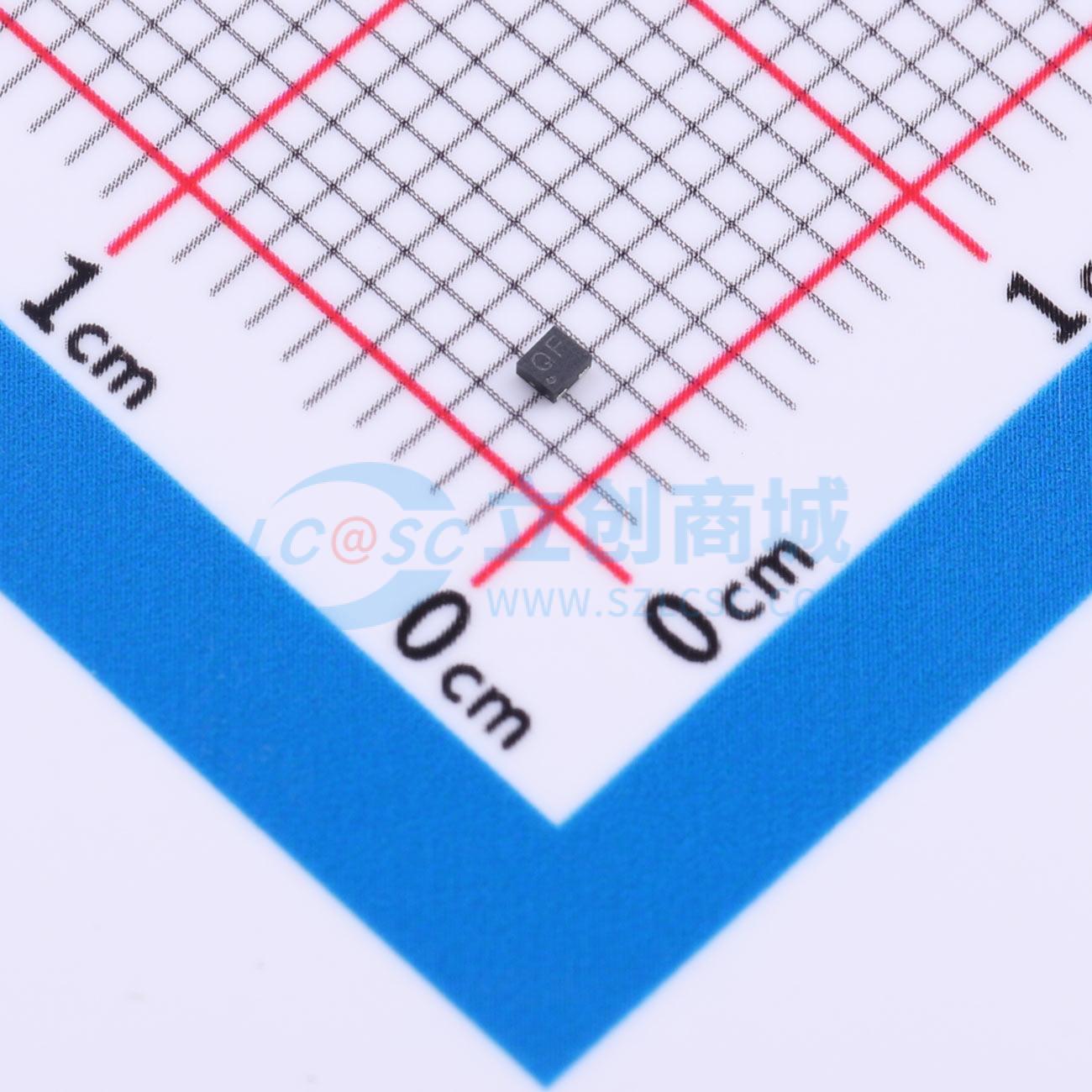

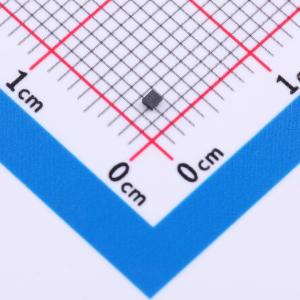

PESD2CANFD33UQB-QZ
双向 33V 2A@8/20us
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2CANFD33UQB-QZ
- 商品编号
- C41635507
- 商品封装
- DFN1110D-3
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 58V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 44V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4.5pF |
商品概述
采用超小型DFN1110D - 3（SOT8015）无引脚表面贴装器件（SMD）塑料封装且侧边可焊的ESD保护器件，旨在保护两条汽车车载网络总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 33 V
- 低钳位电压：Ipp = 1 A时典型VCL = 38 V
- 高达17 kV的ESD保护（IEC 61000 - 4 - 2）
- 高达15 kV的ESD保护（ISO 10605；C = 330 pF，R = 330 Ω）
- 低电容：Cd = 4.5 pF
- ISO 7637 - 2脉冲3a / 3b = ±300 V
- ISO 7637 - 2脉冲2a = 45 V
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
- 汽车环境中车载网络线路的ESD保护
- 24 V板网/卡车系统
- CAN / CAN - FD
- FlexRay
- SENT
