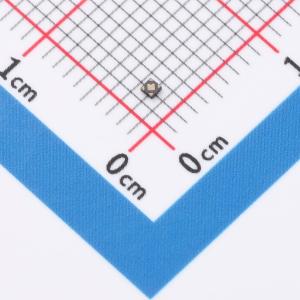

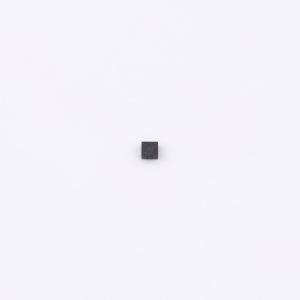

温馨提醒：图片仅供参考，商品以实物为准
TLV77133PDQNR
3.3V 150mA 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款小型低压降(LDO)线性稳压器，可提供150mA的输出电流。该LDO提供具有高PSRR的电压源，以及满足各种电路要求的负载和线路瞬态性能。具有1.4V至5.5V的输入电压范围，以及0.6V至3.3V的输出电压范围。这种灵活性使得此器件可用于多种应用。具备内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入电压降。有源下拉电路可在LDO处于禁用状态时使输出快速放电，并提供已知的启动状态。EN输入允许外部逻辑信号启用或禁用稳压输出。该LDO在与小型陶瓷电容器搭配使用时可保持稳定，因此整体封装尺寸较小。工作结温范围为 -40℃ 至 +125℃。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV77133PDQNR
- 商品编号
- C41639172
- 商品封装
- X2SON-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.01949克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1MHz) | |
| 压差 | 140mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 120uA | |
| 噪声 | 90uVrms | |
| 特性 | 过流保护；带使能；软启动；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
