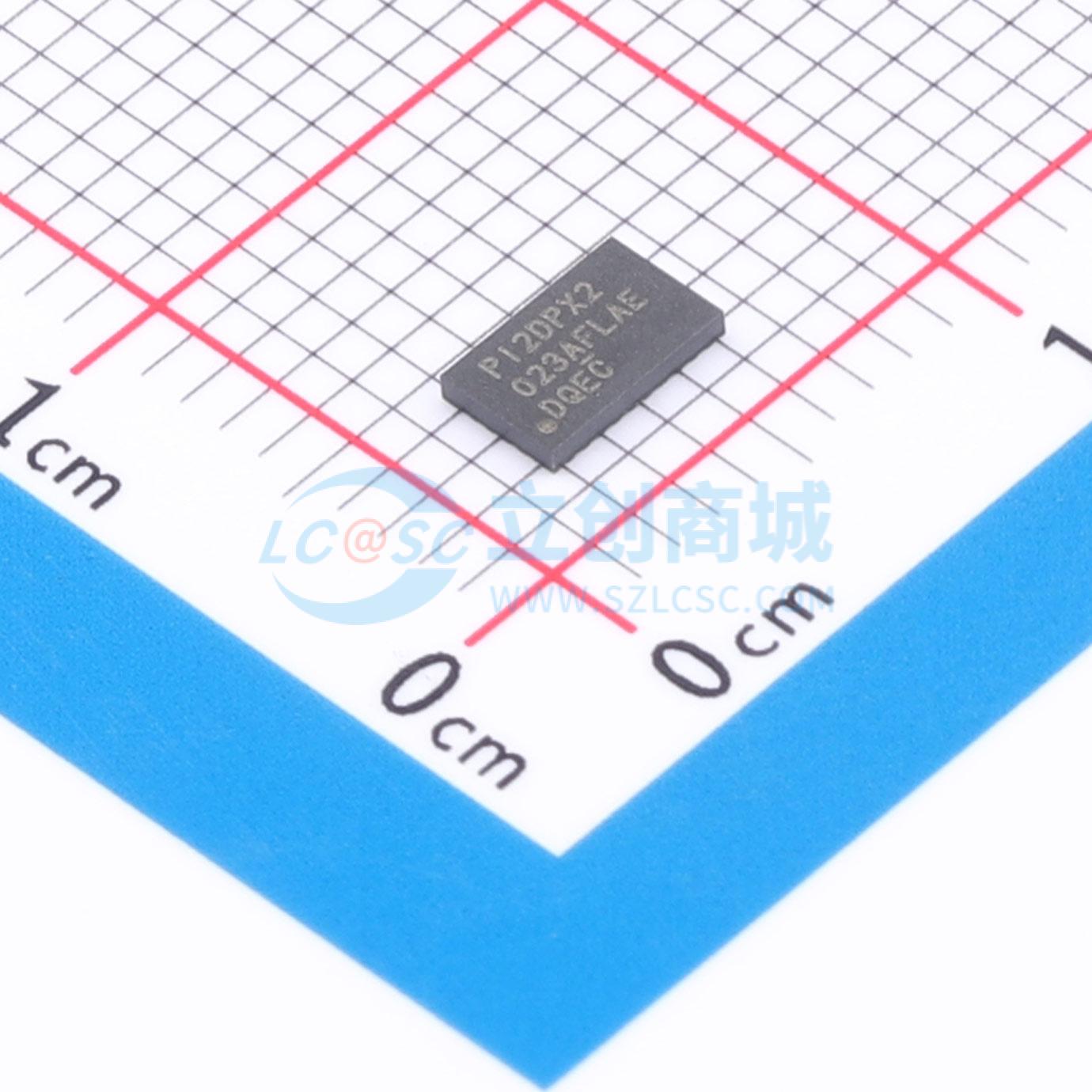

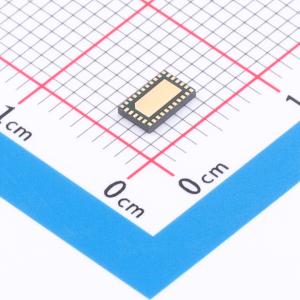

PI2DPX2023AFLAEX

DP2.1线性重驱动器，带AUX监听器和引脚带控制

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: DIODES(美台)
商品型号: PI2DPX2023AFLAEX
商品编号: C41635747
商品封装: WLGA-32(4.5x2.9)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

PI2DPX2023A是一款采用1.8V电源供电的4对4配置20Gbps DP2.1线性重驱动器。该器件支持在各种DisplayPort速率下运行UHBR20、UHBR13.5、UHBR10、HBR3、HBR2、HBR和RBR。借助片内AUX通道监听器，该器件可自动监控系统运行状态以进入D3省电模式。非阻塞线性重驱动器设计确保从发射端传送到接收端的差分信号承载预加重和去加重均衡波形，有助于优化由已配备DFE的系统发射器和接收器进行的整体通道链路调整。在重驱动器的输入端实现了CTLE均衡器，以补偿通道损耗并减少ISI抖动。平坦增益调整支持眼图张开。CTLE均衡器增益和平坦增益通过引脚绑带控制进行调谐。

商品特性

4对4线性重驱动器通道配置，CTLE增益补偿高达9.6dB @20Gbps
支持4通道DP2.1、HBR3、HBR2、HBR和RBR
超低延迟，小于300ps，以实现更好的互操作性和数据吞吐量
4级CTLE增益控制，2.8至9.6dB，平坦增益控制，-4至+2dB
集成AUX通道监听器，支持D3省电模式
低工作电流消耗，4通道DP典型值为160 mA
支持DisplayPort双模式
单电源供电：1.8V ±5%
支持工业级温度范围：-40°C 至 +85°C
完全无铅且符合RoHS标准
无卤素和无锑的“绿色”器件

应用领域

图形附加卡
笔记本电脑、台式机和一体机
工作站和服务器
扩展坞
显示器
游戏主机
有源线缆

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	转接驱动器
	输入类型	DisplayPort
	输出类型	DisplayPort
	工作电压	1.8V

	属性	参数值
	通道数	4
	数据速率	20Gbps
	工作电流	160mA
	工作温度	-40℃~+85℃
	功能特性	自动使能
