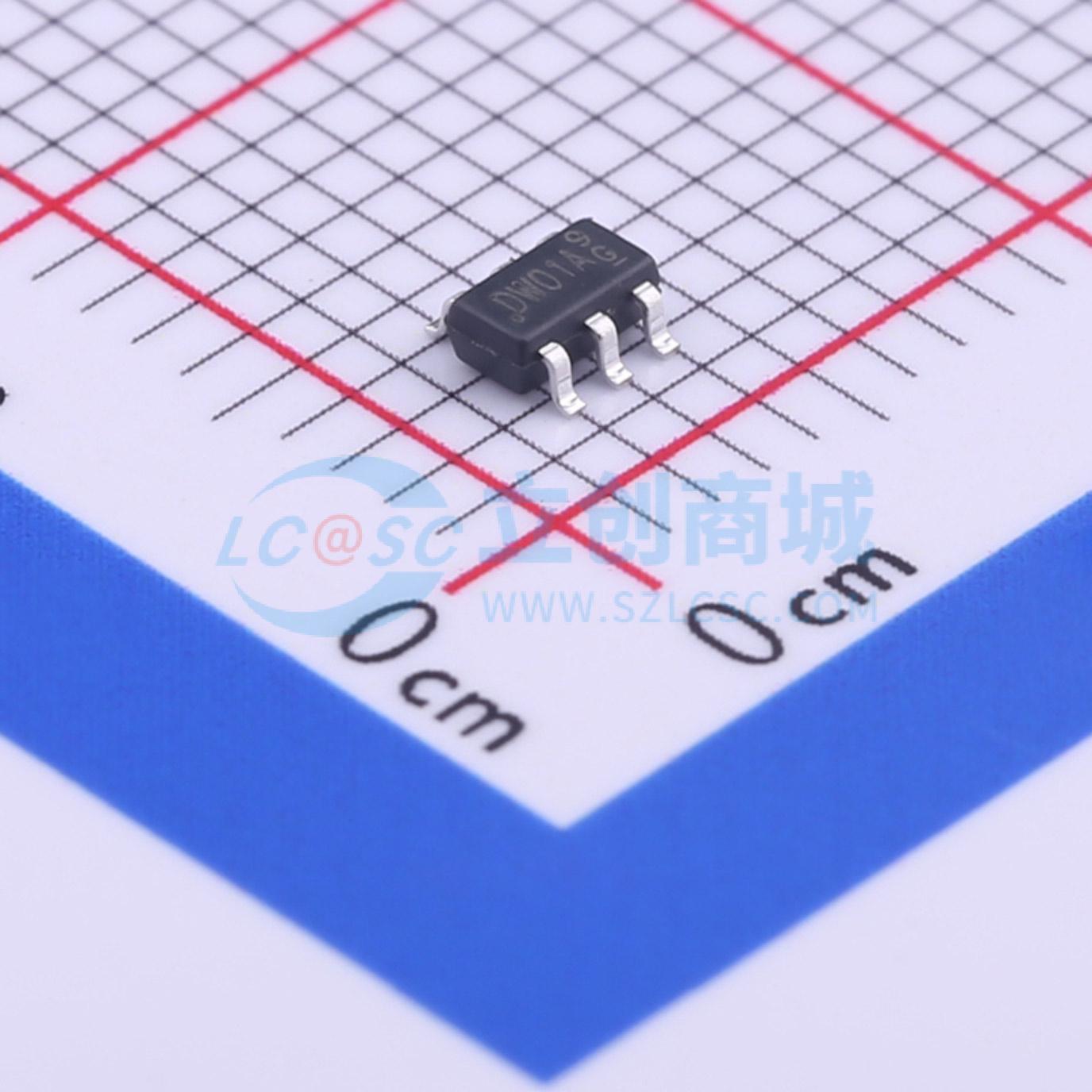

温馨提醒：图片仅供参考，商品以实物为准
DW01A
高精度单节锂电池保护芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DW01A是为单节锂离子电池供电系统而设计的专用保护芯片，集成了过电压充电保护、过电压放电保护、充电过流保护、放电过流保护与短路保护等，防止锂电池损坏或寿命减少。 芯片采用超小型的封装和较少的外部元器件使得DW01A可以完美的集成到有限的电池包里面。精确的过充电保护电压确保了安全并充足的充电。
- 品牌名称
- TF(拓锋)
- 商品型号
- DW01A
- 商品编号
- C436931
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1V~5V | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 600nA |
商品概述
DW01A是为单节锂离子电池供电系统而设计的专用保护芯片，集成了过电压充电保护、过电压放电保护、充电过流保护、放电过流保护与短路保护等，防止锂电池损坏或寿命减少。 芯片采用超小型的封装和较少的外部元器件使得DW01A可以完美的集成到有限的电池包里面。精确的过充电保护电压确保了安全并充足的充电。低功耗设计使芯片在工作与存储时静态功耗极低。
商品特性
- 过充保护电压：4.3V±50mV
- 过充释放电压：4.1V±50mV
- 过放保护电压：2.4V±100mV
- 过放释放电压：3.0V±100mV
- 放电过流保护电压：0.15V±20mV
- 电池短路保护电压：1.2V±50mV
- 0V充电功能
- 过放进入低功耗休眠模式
- 过流与短路保护自恢复
- SOT23-6L封装
应用领域
- 锂电池的充电和放电保护电路
