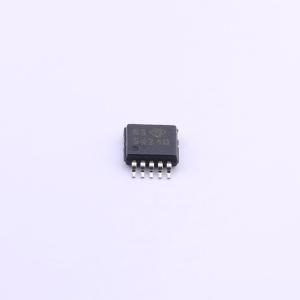

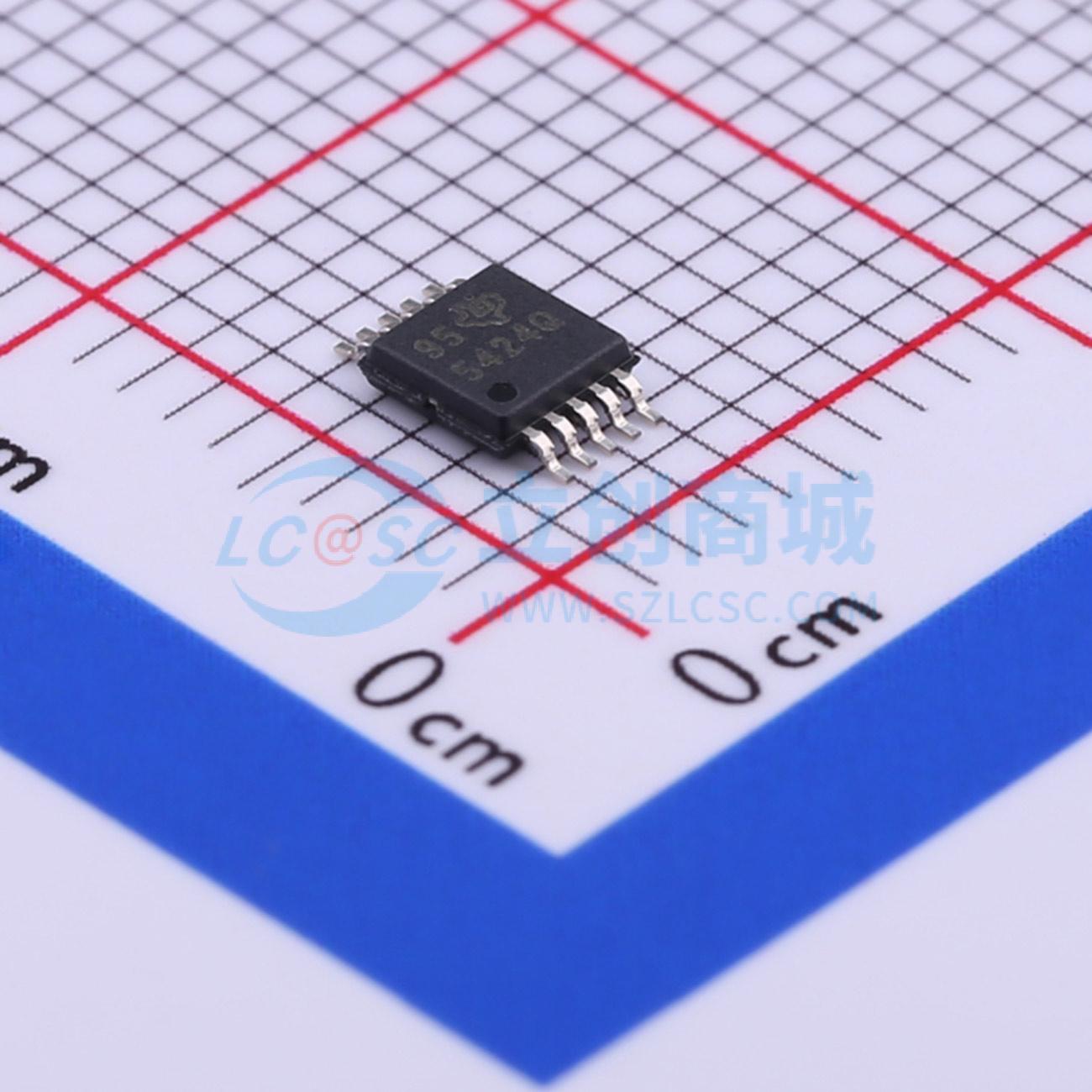

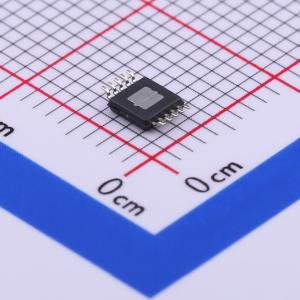

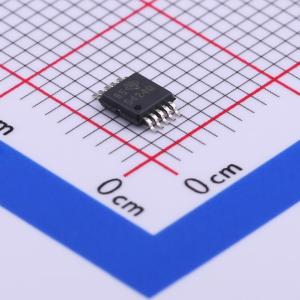

TPS54240QDGQRQ1

TPS54240-Q1 3.5V至42V降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54240-Q1 是一款 42V、2.5A 的降压调节器,内置高侧 MOSFET。它采用 Eco-mode 控制方案,可在轻载条件下提高效率。输入电压范围为 3.5V 至 42V,静态电流低至 138 μA。
品牌名称: TI(德州仪器)
商品型号: TPS54240QDGQRQ1
商品编号: C436351
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

商品概述

TPS54240-Q1器件是一款集成高端MOSFET的42V、2.5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载、稳压输出的电源电流降至138μA。使用使能引脚，当使能引脚为低电平时，关断电源电流可降至1.3μA。欠压锁定内部设定为2.5V，但可通过使能引脚提高该值。输出电压启动斜坡由慢启动引脚控制，该引脚也可配置用于排序/跟踪。开漏电源正常信号表明输出电压处于其标称电压的94%至107%范围内。较宽的开关频率范围可优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。 TPS54240-Q1采用10引脚热增强型MSOP PowerPAD封装。

商品特性

符合汽车应用标准，AEC Q100认证结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级为H2
- 器件CDM ESD分类等级为C6
3.5V至42V输入电压范围
200mΩ高端MOSFET
采用脉冲跳跃Eco-mode™控制方案，轻载时效率高
138μA工作静态电流
1.3μA关断电流
100kHz至2.5MHz开关频率
可与外部时钟同步
可调慢启动/排序功能
欠压和过压电源正常输出
可调欠压锁定电压和迟滞
0.8V内部电压基准
MSOP10 PowerPAD™封装
由SwitcherPro™软件工具提供支持

应用领域

12V和24V工业及商业低功耗系统
车队管理、电表和安全系统中的GSM、GPRS模块

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~42V
	输出电压	800mV~39V
	输出电流	2.5A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	138uA
	开关管(内置/外置)	内置
	输出类型	可调
