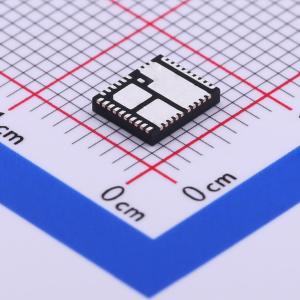

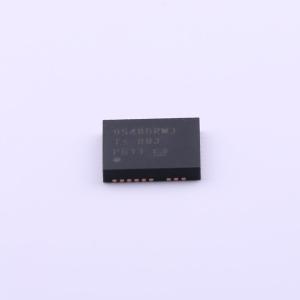

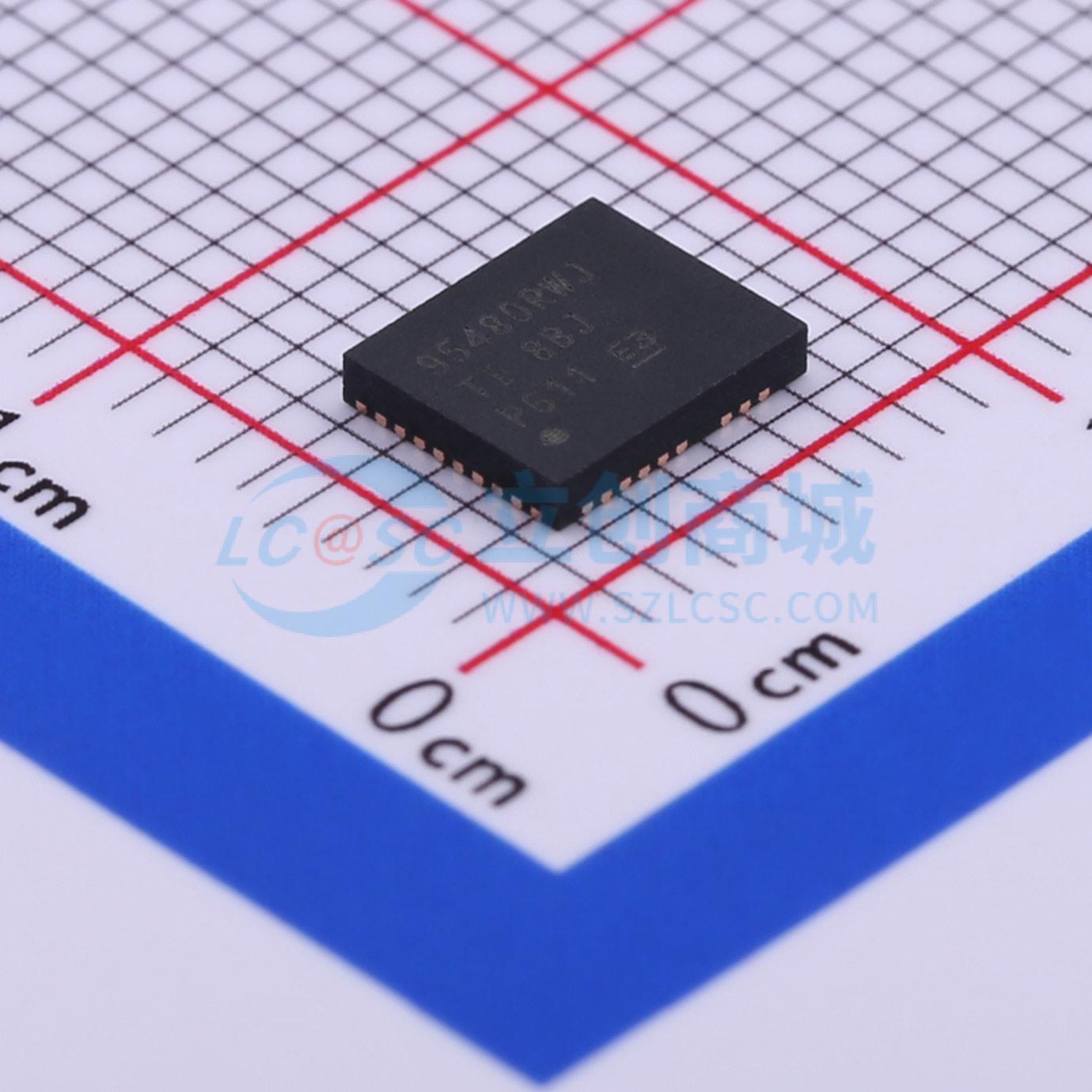

温馨提醒：图片仅供参考，商品以实物为准

CSD95480RWJ

同步降压NexFET智能功率级

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CSD95480RWJ 采用行业标准封装的 70A 同步降压 NexFET™ 智能功率级
品牌名称: TI(德州仪器)
商品型号: CSD95480RWJ
商品编号: C440034
商品封装: VQFN-CLIP-41-EP(5x6)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

CSD95480RWJ NexFET™功率级是专为高功率、高密度同步降压转换器设计的高度优化方案。该产品将驱动IC和功率MOSFET集成在一起，以实现功率级开关功能。这种组合在5mm×6mm的小型封装中实现了大电流、高效率和高速开关能力。它还集成了精确的电流感应和温度感应功能，以简化系统设计并提高精度。此外，PCB焊盘布局经过优化，有助于减少设计时间并简化整个系统设计。

商品特性

70A连续工作电流能力
30A时系统效率超过95%
高频工作（高达1.25MHz）
二极管仿真功能
温度补偿双向电流感应
模拟温度输出
故障监测
兼容3.3V和5V PWM信号
三态PWM输入
集成自举开关
优化死区时间以防止直通
5mm×6mm高密度QFN封装
超低电感封装
系统优化的PCB焊盘布局
顶部散热增强
符合RoHS标准 - 无铅端子镀层
无卤

应用领域

多相同步降压转换器
高频应用
大电流、低占空比应用
负载点（POL）DC-DC转换器
内存和显卡
台式机和服务器VR12.x / VR13.x V-Core
同步降压转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出电流	70A
	开关频率	1.25MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	拓扑结构	降压式
	开关管(内置/外置)	内置
