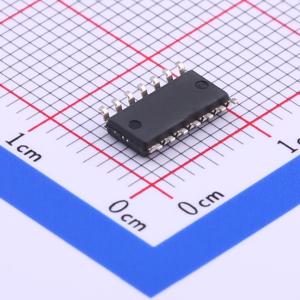

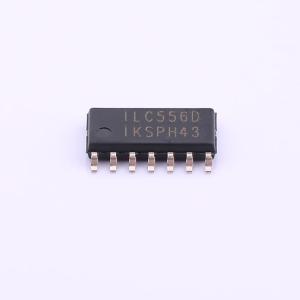

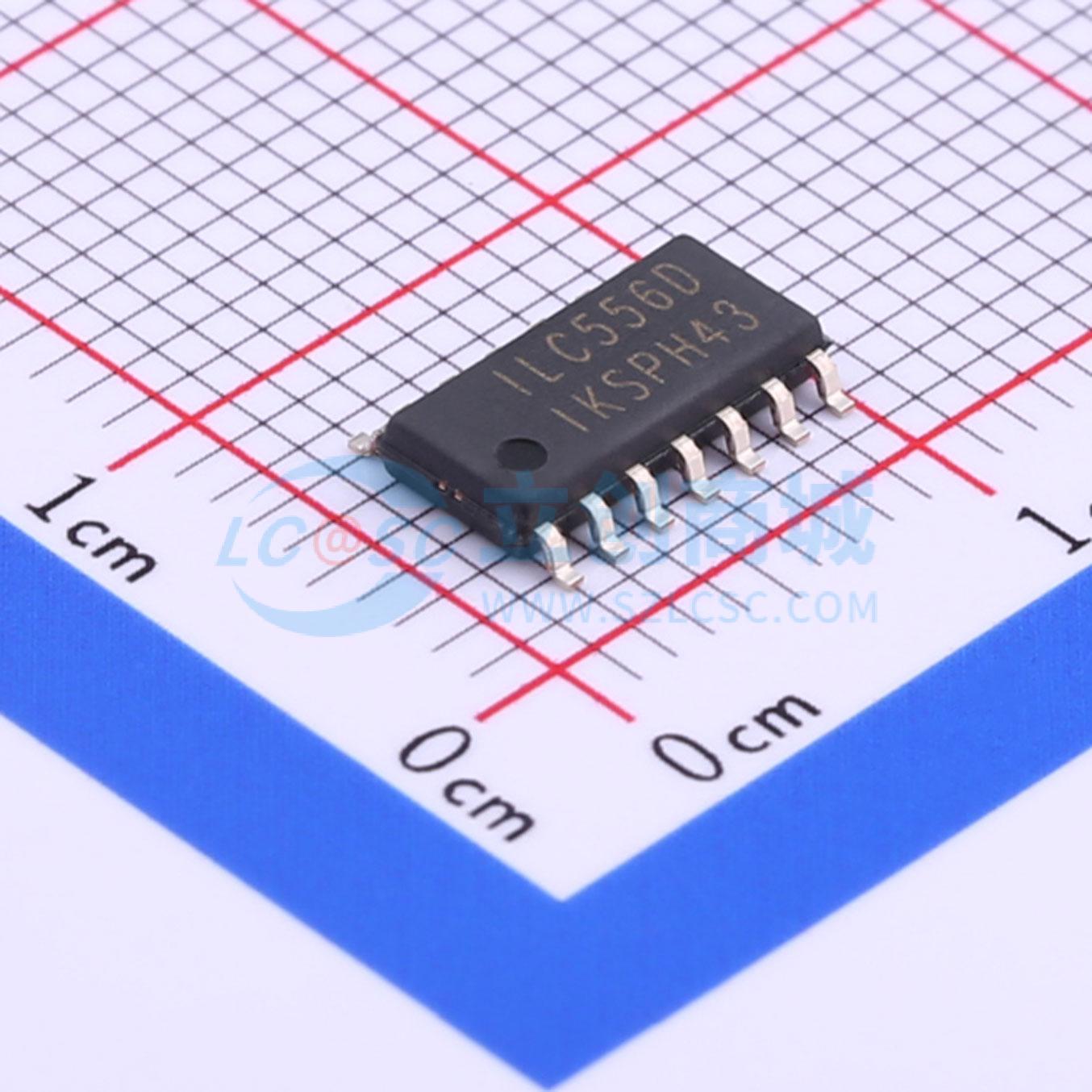

温馨提醒：图片仅供参考，商品以实物为准
ILC556DT
通用双计时器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ILC556N/D 设计用于作为高精度脉冲振荡器，具有可调频率和导通时间比，通过外部电阻和电容产生精确的时间延迟，用作家用电器、测量设备、计算机中的定时器，以及电子仪器中的功能单元。该定时器可用作产生精确时间延迟和频率的振荡器。在无稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容控制。在单稳态模式下，当用作振荡器时，其自身的振荡频率和导通时间比由两个外部电阻和一个电容控制。与双极型定时器不同，控制电压输出不需要任何电容去耦。触发和复位输入在低电平有效。输出反相器提供足够的漏极和源极电流来控制TTL负载，并在控制CMOS负载时提供最小偏置。输入电压电平与标准CMOS电平兼容。
- 品牌名称
- IKSEMICON
- 商品型号
- ILC556DT
- 商品编号
- C439993
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
参数完善中
商品概述
ILC556N/D的设计用途如下：作为具有可调频率和占空比的高精度脉冲振荡器；利用外部电阻和电容产生精确的时间延迟；在家用电器、测量设备、计算机中作为定时器；在电子仪器中作为功能单元。该定时器可用作产生精确时间延迟和频率的振荡器。 在无稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容控制。在单稳态模式下，用作振荡器时，其自身的振荡频率和占空比由两个外部电阻和一个电容控制。 与双极型定时器不同，控制电压输出无需任何电容去耦。触发、复位输入为低电平有效。输出反相器提供足够的汲极和源极电流来控制TTL负载，并在控制CMOS负载时提供最小偏置。输入电压电平与标准CMOS电平兼容。
商品特性
- 输出电压电平与CMOS集成电路的输入电平兼容。
- 电源电流：不超过600 μA。
- 电源电压范围：2.0至18 V。
- 输入电流：在T = 25 ℃时为50、100 pA。
- 输出电流：20 mA。
- 定时范围从微秒到数小时。
- 可在无稳态和单稳态模式下工作。
- 占空比可调。
- 温度稳定性：0.06%/℃。
- 在T = 70 ℃时，闩锁电流不小于100 mA。
- 允许的静电电位值：不小于2000V（人体模型）且不小于200 V（机器模型）。
应用领域
- 家用电器
- 测量设备
- 计算机
- 电子仪器
